Penny + Giles UCM Einstellungsanleitung

INNOVATION IN MOTION
UCM
Montage- und Einstellungsanleitung
BESCHREIBUNG
Das Modell UCM ist ein mit niedriger Gleichspannung versorgtes Universelles Messwertverstärkermodul, das für eine breite Palette
analoger induktiver Transducertypen verwendet werden kann und sich für die Ansteuerung von LVDTs und RVDTs eignet. Zur
vollständigen Produktspezifikation siehe die UCM Produktbroschüre.
MONTAGE
• Das UCM-Modul ist mittels 4 Stück M5 Linsenkopfschrauben von mindestens 28 mm Länge an einer Trennwand nahe dem Transducer zu
befestigen, die Befestigungsbohrungen befinden sich unter dem Gehäusedeckel. Für die Gehäusebefestigungsschrauben wird ein
Anzugsmoment von 4 Nm empfohlen.
• Der Anwender sollte auf korrekten Sitz der Gummidichtung in der Deckelnut achten, bevor er nach der Einstellung den Deckel wieder
aufschraubt. Für die Deckelbefestigungsschrauben wird ein Anzugsmoment von 2 Nm empfohlen.
HINWEISE ZUR VERKABELUNG
• Die Anschlusskabel für die Versorgungsspannung, den Transducer und die Ausgangssignale werden durch die beiden in Schutzart IP68
abgedichteten Kabelverschraubungen geführt, die für die Aufnahme von Kabeldurchmessern zwischen 3 und 8 mm geeignet sind. Der
Anwender sollte darauf achten, dass die Kabelverschraubungen ausreichend angezogen sind, um sicherzustellen, dass die Kabel
geklemmt und abgedichtet sind.
• Der Anwender sollte auch auf eine geeignete Abdichtung der entgegengesetzten Kabelenden der Versorgungsspannung, des Transducers
und der Ausgangssignale achten, um sicherzustellen, dass keine Feuchtigkeit innerhalb der Kabel in das UCM gelangen kann.
• Innerhalb des UCM erfolgt der Anschluss über Schraubklemmleisten auf der
Platine.
• Das Gehäuse ist intern nicht geerdet, es kann deshalb auf ein Chassis mit
einem von 0 Vdc abweichenden Spannungspotential montiert werden.
• Bei Fragen zur Erdung wenden Sie sich an Ihren Systemingenieur.
• Vor dem Anschluss der Stromversorgung müssen die Verbindungen
korrekt verdrahtet werden. Fehlerhafte Verbindungen oder Anschluss
der Stromversorgung an die Transducerklemmen kann beim
Einschalten zur Beschädigung des UCM führen.
• Das UCM-Modul benötigt weniger als 20 mA.
ANSCHLÜSSE
• Das UCM mit oder ohne eingebauter Optionskarte benötigt nur eine unipolare
Spannungsversorgung, die an den Klemmen SUPPLY GND und SUPPLY VPOS
anzuschließen ist.
• Wird die VM (Spannungsmodul) Optionskarte verwendet, ermöglicht ein
interner negativer Railgenerator Null- und negative Ausgangsspannungen.
• Sind duale Versorgungsspannungen verfügbar, kann eine negative Spannung
von -10 Vdc bis -30 Vdc an SUPPLY VNEG angeschlossen werden. In diesem
Fall wird der interne negative Spannungsgenerator auf der VM Optionskarte
deaktiviert, und der Strom wird von der externen Versorgung bezogen. Um
Ausgangssignale von -10 V oder -7,5 V zu erhalten, muss die externe
negative Versorgungsspannnung mindestens -13,5 Vdc betragen.

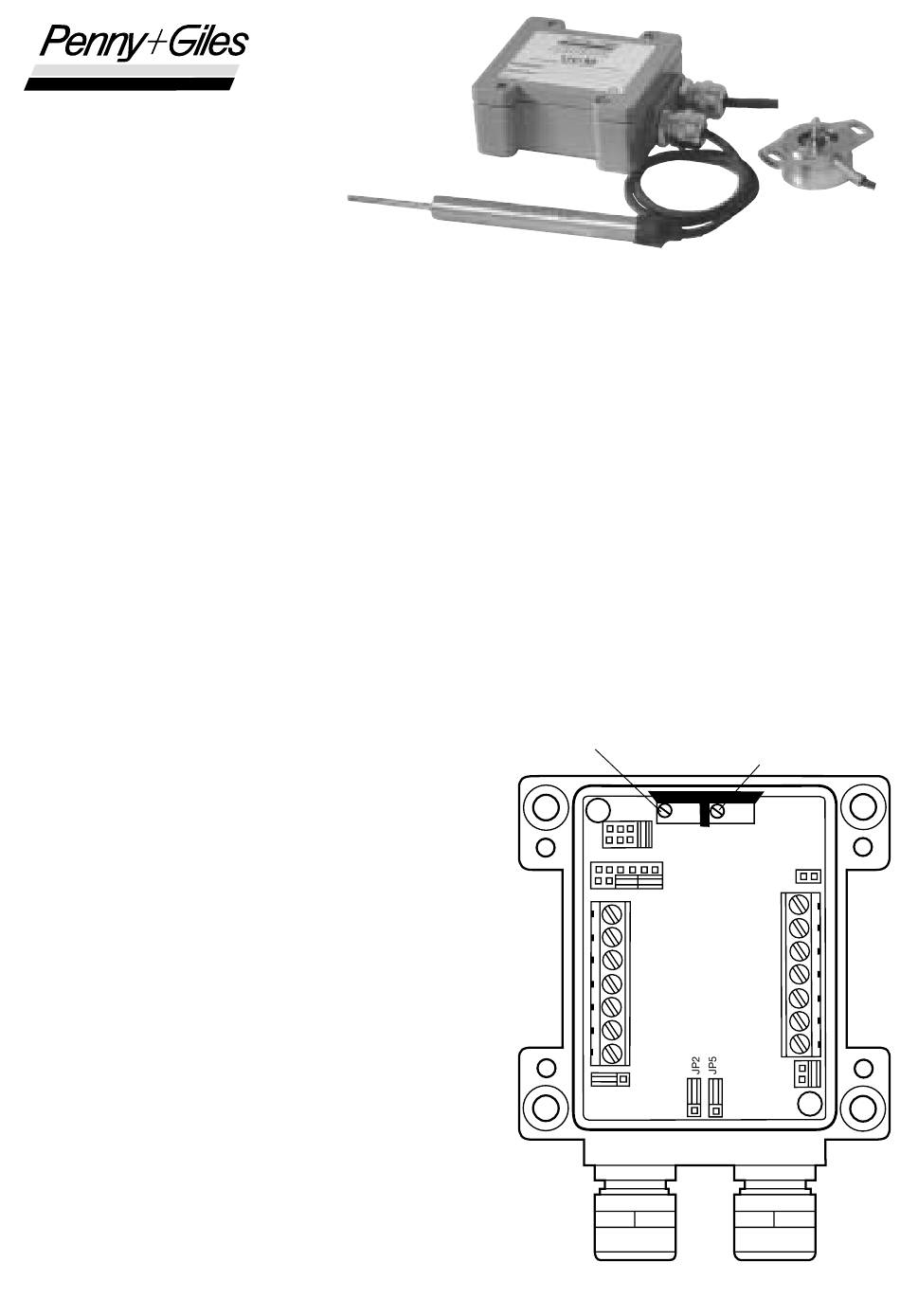

• Nach Entfernen des Deckels sind die Überwurfmuttern C1 und C2 zu lösen
(Abb.1). Führen Sie das Versorgungs-/Ausgangssignal-Kabel durch die
Verschraubung C1 in den 'SUPPLY' Bereich auf der UCM-Karte. Schließen Sie
die Spannungsversorgungs- und Ausgangsleitungen an die entsprechenden
Klemmen auf der UCM-Karte an, wie nachfolgend angegeben und in Abb. 1
dargestellt.
NULLPUNKTS-EINSTELLUNG
VERSTÄRKUNGS-EINSTELLUNG
ZERO
JP7
JP3
S1+
}
SUPPLY
S1-
P1
P2
LVDT
S2-
S2+
GND
JP6
C2
Abb. 1
GAIN
JP4
VPOS
{
GND
VNEG
GND
OUTPUT
{
IN
SYNC
OUT
JP1
C1
