READ ALL INSTRUCTIONS BEFORE USE. SAVE THESE INSTRUCTIONS
MOUNTING OPERATION
There are multiple mounting options as follows:
POLE AND BASE MOUNT:

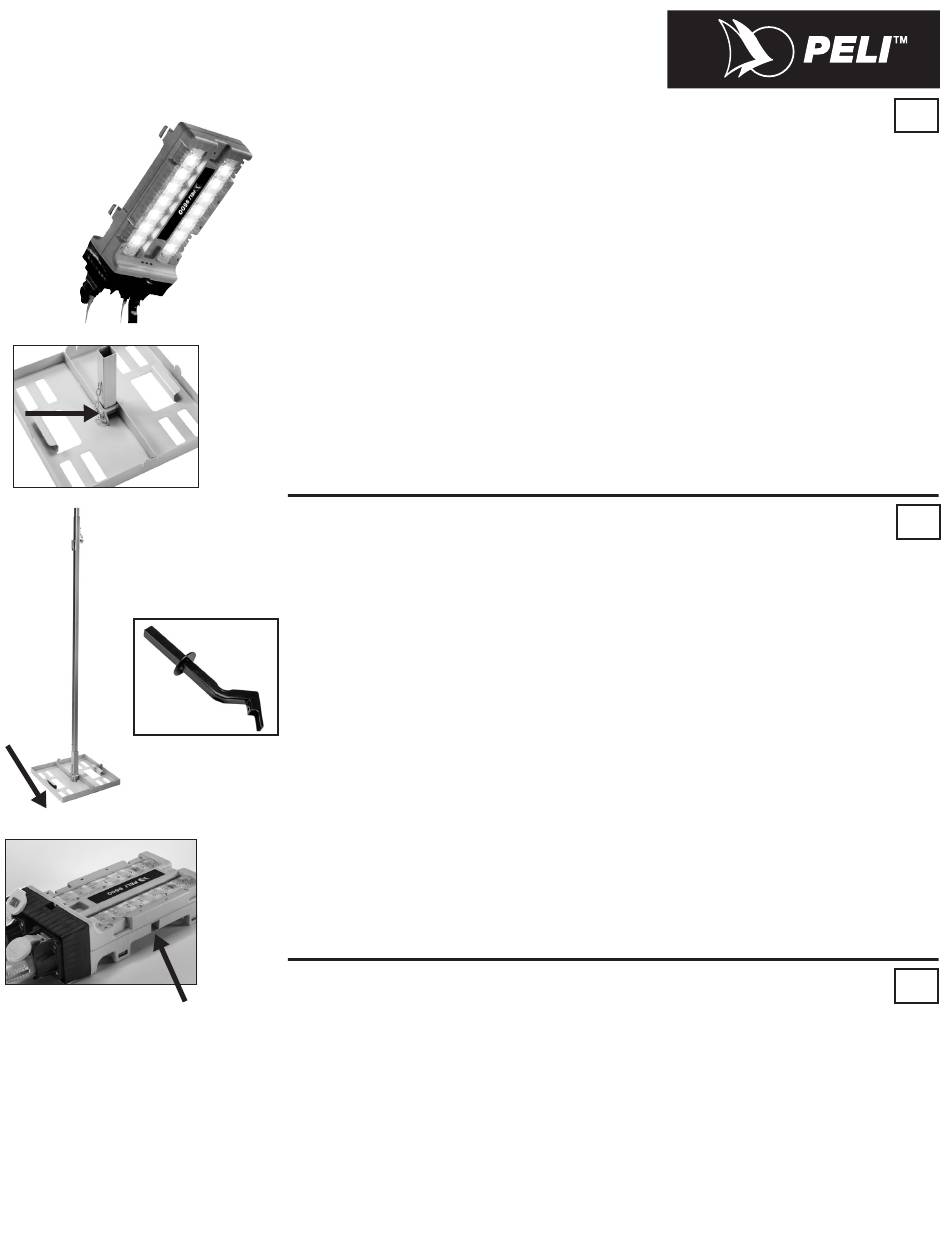

1. Place the base (accessory part # 096000-3050-000 ) in the desired location on flat even ground then fold up the square profiled
mounting bracket and lock it in place with the pin (Fig. 1).
2. Add ballast (gravel/rocks/sand bags/etc) to the base to provide stability.
3. Insert the pole (accessory part # 096000-6240-000) into the mounting bracket on the base.
The pole should now be upright and sturdy (Fig. 2).
4. The 9600 LED Light Head comes with a mounting bracket (Fig. 3). It can be attached into a choice of two locations (Fig. 4).
For pole and base mounting, attach the bracket to the receptacle at the end of the light head.
Insert the bracket into either receptacle and secure it using the provided screw and a 5mm allen key tool (not included).
5. Insert the light head bracket into the top of the pole in the desired direction (Fig. 5).
STRAP MOUNT:
1. For use with strap mounts it is not necessary to install the light head mounting bracket (as previously described).
2. Feed the straps/zip ties/etc. (not included) through the slots on the light head stacking tabs (Fig. 6).
3. Bring the light head up to the mounting structure and secure the straps as desired.
4. The power cables (accessory part # 096000-2461-000) can be inserted into the cable guides as seen in (Fig. 7).
LIGHT HEAD SET UP
1. The 9600 LED Light Head has a unique light spread pattern. Choose the correct orientation to suit the application.
2. You can adjust the light spread by rotating each of the LED luminaires (Fig.8).
3. Providing the power source is adequately rated, you can connect multiple light heads in a chain from a single power outlet.
4. Once the light heads are positioned correctly, starting at the power source connect the output end of the cable (with the flap) to the
input socket of the first light head. Then using the next power cord, connect the input end of the cable to the output socket (with
the flap) of the light head and so on until you reach the last light head.
5. Once all of the connections are made, you can switch on your power source to illuminate the light heads.
Fig. 1
6. Each light head draws 24 watts.
AVANT TOUTE UTILISATION, LISEZ L'ENSEMBLE DES INSTRUCTIONS.
CONSERVEZ CES INSTRUCTIONS
OPERATION DE MONTAGE
Il existe différentes options de montage, comme suit :
MONTAGE SUR MÂT ET BASE :
1. Placez la base (accessoire réf. 096000-3050-000) à l'endroit de votre choix, sur un sol parfaitement plat, puis repliez
le support de montage à profilé carré et verrouillez-le en place à l'aide de l'attache (Fig. 1).
2. Ajoutez du ballaste (gravier/pierres/sacs de sable/etc.) à la base pour garantir la stabilité.
3. Insérez le mât (accessoire réf. 096000-6240-000) dans le support de montage de la base. Le mât doit maintenant être droit
et solidement fixé (Fig. 2).
4. La tête d'éclairage LED 9600 est livrée avec un support de montage qui peut être fixé à deux endroits différents, au choix (Fig. 3).
Pour le montage sur mât et base, fixez le support à la prise à l'extrémité de la tête d'éclairage (Fig. 4).
Insérez le support dans la prise et fixez-le à l'aide de la vis fournie et d'une clé Allen de 5 mm (non fournie).
5. Insérez le support de la tête d'éclairage en haut du mât dans le sens de votre choix (Fig. 5).
MONTAGE SUR SANGLE :
1. Pour une utilisation sur une sangle, il n'est pas nécessaire d'installer le support de montage de tête d'éclairage
(tel que décrit ci-dessus).
2. Faites passer les sangles/les attaches/etc. (non fournies) dans les fentes des languettes d'empilage de tête d'éclairage (Fig. 6).
3. Levez la tête d'éclairage jusqu'à la structure de montage et fixez les sangles comme vous le souhaitez.
4. Les câbles électriques (accessoire (096000-2461-000) peuvent être insérés dans les guides de câbles comme indiqué sur la (Fig. 7).
CONFIGURATION DE LA TÊTE D'ÉCLAIRAGE
1. La tête d'éclairage LED 9600 présente un motif de diffusion unique (Fig. 8) qui vous garantit de choisir l'orientation correcte,
adaptée à l'application.
2. Vous pouvez régler encore davantage la diffusion de la lumière en tournant chacun des luminaires LED (Fig. 8).
3. À condition que la source électrique soit d'une puissance
nominale correcte, vous pouvez raccorder différentes têtes d'éclairage en une chaîne à une seule prise électrique.
4. Une fois les têtes d'éclairage correctement positionnées, en commençant au niveau de la source électrique, raccordez l'extrémité
de sortie du câble (avec le clapet) à la prise d'entrée de la première tête d'éclairage. Ensuite, à l'aide du cordon électrique suivant,
raccordez l'extrémité d'entrée du câble à la prise de sortie (avec le clapet) de la tête d'éclairage et ainsi de suite jusqu'à atteindre
la dernière tête d'éclairage.
5. Une fois tous les raccordements effectués, vous pouvez activer votre source électrique pour allumer les têtes d'éclairage
ADVERTENCIA:LEA LA TOTALIDAD DE LAS INSTRUCCIONES ANTES DE UTILIZAR
Fig. 4
EL PRODUCTO. GUARDE ESTAS INSTRUCCIONES
OPERACIÓN DE MONTAJE
Estas son las diferentes opciones de montaje:
MONTAJE CON POSTE Y BASE:
1. La base (n.° de accesorio 096000-3050-000) se debe colocar en la posición deseada, sobre un suelo plano y nivelado,
y a continuación el soporte de montaje con perfil cuadrado se debe plegar hacia arriba y bloquear en su posición
con el pasador (Fig. 1).
2. Se debe añadir un lastre (grava/rocas/bolsas de arena/etc.) a la base para proporcionar estabilidad.
3. Inserte el poste (n.° de accesorio 096000-6240-000) en el soporte de montaje de la base. El poste debe quedar en posición
vertical y rígido (Fig. 2).
4. El cabezal de iluminación LED 9600 incluye un soporte de montaje que se puede acoplar en dos ubicaciones diferentes (Fig. 3).
Para el montaje con poste y base, acople el soporte al receptáculo situado en el extremo del cabezal de iluminación (Fig. 4).
Inserte el soporte en el receptáculo y fíjelo con el tornillo suministrado y con una llave Allen de 5 mm (no incluida).
5. Inserte el soporte del cabezal de iluminación en la parte superior del mástil, en la dirección deseada (Fig. 5).
MONTAJE CON CORREA:
1. Para su uso con soportes de correa, no es necesario instalar el soporte de montaje del cabezal de iluminación (tal como
se ha descrito anteriormente).
