- Seite 1 Montageanleitung Schiebetürbeschlag Tvin 2.0 Wand-Montage Wand-Montage vor Zarge Systemdaten Anleitung als Video - max. Türgewicht: 60 kg - Glasstärken: ESG 8 - 10 mm VSG 9 mm QR-Code scannen oder im Internet unter: www.licht-harmonie.de/video...
-
Seite 2: Wandmontage

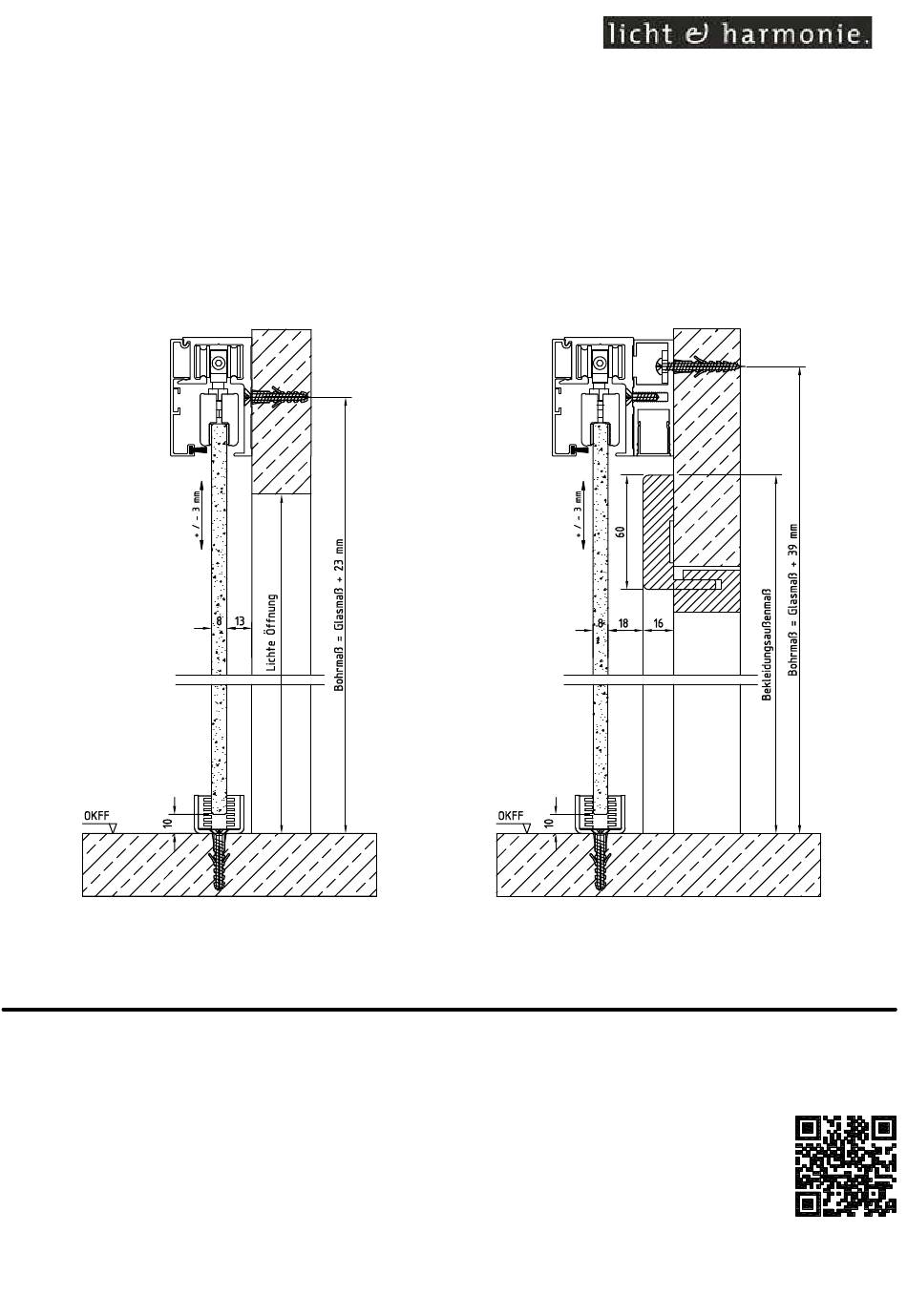

Wand-Montage ausrichten, anzeichnen bohren, verschrauben, innere Laufflächen reinigen Überstand A = (Türbreite - Durchgangsbreite) : 2 + 15 mm Bohrlochmitte B = Glasmaß + 23 mm Senkkopf OKFF Wand-Montage vor Zarge ausrichten, anzeichnen bohren, verschrauben, innere Laufflächen reinigen Überstand A = (Türbreite - Durchgangsbreite) : 2 + 15 mm Bohrlochmitte C = Glasmaß... - Seite 3 alle Klemmflächen mit Glasreiniger reinigen Klemmbeschlag aufstecken Klemmbeschlag mit 5 Nm befestigen Klemmbeschlag ist für eine Glasstärke von 8 mm vorgerichtet, Inbusschrauben gleichmäßig andere Glasstärken müssen von innen nach außen anziehen, eingestellt werden, siehe letzte Seite mit 5 Nm festziehen wenn Sie einen automatischen Türeinzug verbauen, geht es mit der dazugehörigen Montageanleitung weiter Laufwagen einschieben, Tür einhängen...
- Seite 4 Komfort-Stopp einschieben Tür in die gewünschte Endposition bringen, Komfort-Stopp entsprechend befestigen Clipsblende aufclipsen fertig! zu Schritt 4: Klemmbeschlag der Glasstärke anpassen einstellen anderer Glasstärken über die 4 Distanzschrauben, der Klemmbeschlag muss parallel zur Glaskante stehen Montagehilfen Lösung Thema Bild Tür schleift nur, wenn die Clipsblende montiert ist. Stellen Sie die Tür höher ein.
