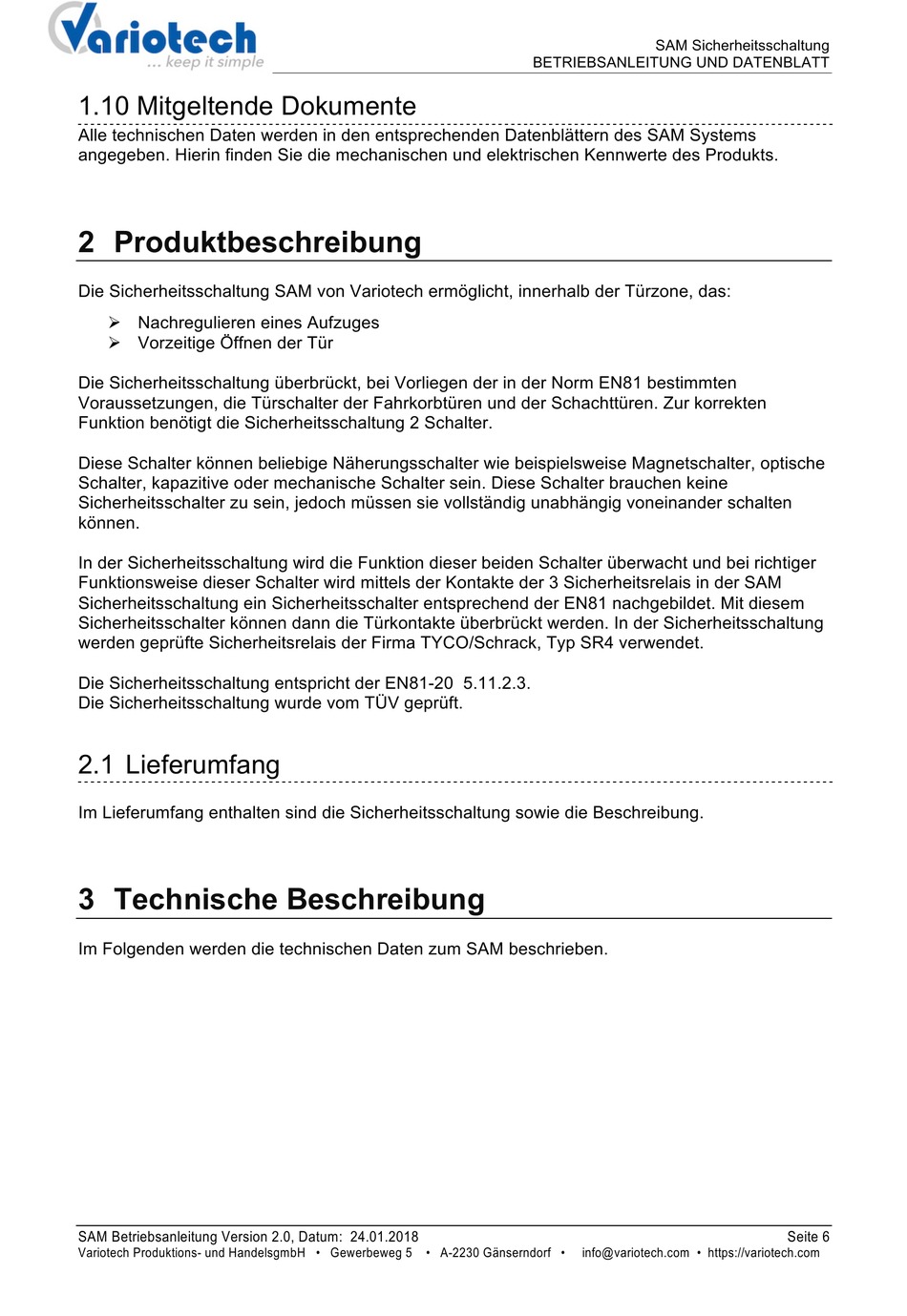

Mitgeltende Dokumente; Produktbeschreibung; Lieferumfang; Technische Beschreibung - Variotech Sam Betriebsanleitung

1.10 Mitgeltende Dokumente

Alle technischen Daten werden in den entsprechenden Datenblättern des SAM Systems
angegeben. Hierin finden Sie die mechanischen und elektrischen Kennwerte des Produkts.

2 Produktbeschreibung

Die Sicherheitsschaltung SAM von Variotech ermöglicht, innerhalb der Türzone, das:
Ø Nachregulieren eines Aufzuges
Ø Vorzeitige Öffnen der Tür
Die Sicherheitsschaltung überbrückt, bei Vorliegen der in der Norm EN81 bestimmten
Voraussetzungen, die Türschalter der Fahrkorbtüren und der Schachttüren. Zur korrekten
Funktion benötigt die Sicherheitsschaltung 2 Schalter.
Diese Schalter können beliebige Näherungsschalter wie beispielsweise Magnetschalter, optische
Schalter, kapazitive oder mechanische Schalter sein. Diese Schalter brauchen keine
Sicherheitsschalter zu sein, jedoch müssen sie vollständig unabhängig voneinander schalten
können.
In der Sicherheitsschaltung wird die Funktion dieser beiden Schalter überwacht und bei richtiger
Funktionsweise dieser Schalter wird mittels der Kontakte der 3 Sicherheitsrelais in der SAM
Sicherheitsschaltung ein Sicherheitsschalter entsprechend der EN81 nachgebildet. Mit diesem
Sicherheitsschalter können dann die Türkontakte überbrückt werden. In der Sicherheitsschaltung
werden geprüfte Sicherheitsrelais der Firma TYCO/Schrack, Typ SR4 verwendet.
Die Sicherheitsschaltung entspricht der EN81-20 5.11.2.3.
Die Sicherheitsschaltung wurde vom TÜV geprüft.

2.1 Lieferumfang

Im Lieferumfang enthalten sind die Sicherheitsschaltung sowie die Beschreibung.

3 Technische Beschreibung

Im Folgenden werden die technischen Daten zum SAM beschrieben.
