CORE GTS Bedienungsanleitung Seite 7

Bedienungsanleitung v1.0

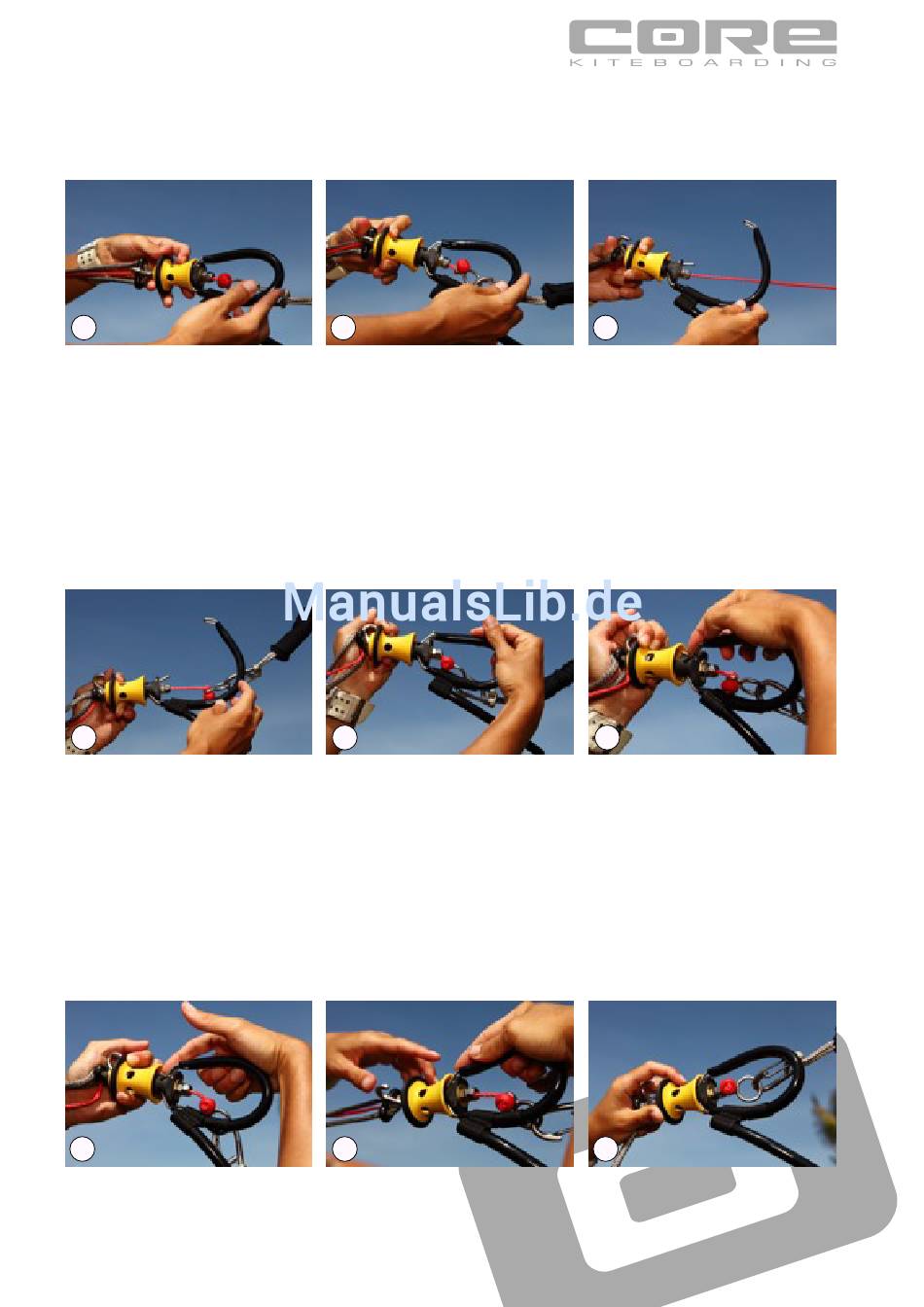

DAS EJECTOR SYSTEM
AUSLÖSEN DES EJECTORS
1
Der Auslöser (gelb) muss zum Öffnen des
Systems nach oben geschoben werden.
ZUSAMMENBAU DES EJECTORS
4
Zum Zusammensetzen des Systems den
Chickenloop greifen und den Auslöser
hochdrücken.
7
Darauf achten, dass kein Sand oder Dreck
im System ist.
2
Dadurch wird der Sicherungsstift aus der
Arretierung gelöst.
5
Die Öse des Chickenloops über den Si-
cherungsstift fädeln.
8
Wenn Chickenloop und der Sicherungs-
stift in der richtigen Position sind,
7
3
Der Chickenloop öffnet sich. Der Rider ist
jetzt nur durch die 5te Leine mit dem Kite
verbunden.
6
Öse und Sicherungsstift in die vorgese-
henen Nuten führen.
10
den Auslöser wieder in die Ausgangsstel-
lung zurück gleiten lassen.
