Allgemeine Beschreibung zum 4 Kanal Schaltcomputer Telnu Timer 4C
Der Telnu Timer 4C ist eine softwaregesteuerte Schaltuhr für ein Tages- bzw.
Wochenprogramm. Er wird anschlussfertig ausgeliefert, d.h. nach Herstellung der
Verbindung zur 230V~ Spannungsversorgung ist er sofort einsatzbereit. Nach
erfolgreicher Auswertung des DCF77 Zeitsignals stehen vier Schaltkanäle zur Verfügung,
davon zwei mit einem potentialfreien Umschaltkontakt und zwei mit einem Arbeitkontakt.
Der kürzeste Schaltabstand beträgt eine Sekunde, es stehen max. 292 Schaltzeiten zur
Verfügung.
Der Timer wird über den deutschen Zeitzeichensender DCF77 funkgeführt, d.h. die
Zeitinformation sowie die Sommer/Winterzeit-Umstellung erfolgen über das Funksignal
vollautomatisch.
Die vier Signalkreise können manuell von Hand Ein- und Aus geschaltet werden. Die
manuelle Bedienung hat immer Vorrang vor dem softwaremäßigen Schaltzustand der
Ausgangskanäle. Im Display wird nur der softwaremäßige Schaltzustand angezeigt.
Montage und Inbetriebnahme
Die Montage des Hauptuhrsockels erfolgt unter Berücksichtigung der Anschlusskabel für
das 230V~ Netz, des DCF 77 Empfängers und der Kabel der Schaltkanäle mittels zweier
Schrauben an der Wand. Für die Befestigung auf einer 35mm Normschiene ist im
Stecksockel eine Halteklammer beigefügt. Die Klemmleisten befinden sich rechts.
Die elektrischen Anschlüsse erfolgen gemäß dem Bezeichnungsschildes im Stecksockel.
Montage und Standort der Antenne
Für den DCF 77 Zeitzeichenempfänger muss ein geeigneter Standort ermittelt werden. Die
Antenne kann eventuell in Fensternähe oder je nach verwendetem Empfänger im Freien
installiert werden.
Um die optimale Empfangsrichtung einzustellen, ist die Antenne so zu drehen, das die
grüne Leuchtdiode „Radio Signal", die mit einem Funkturmsymbol gekennzeichnet ist,
sauber im Sekundenrhythmus blinkt. Flackert oder blinkt die Leuchtdiode unregelmäßig,
so ist der Empfänger langsam zu drehen bis ein regelmäßiges blinken gewährleistet ist.
Nach ca. 4-5 Minuten einwandfreiem Empfang wechselt die Displayanzeige des Timers
von „Empfange DCF" zur Anzeige der Uhrzeit und der Schaltzustände der Schaltkanäle.

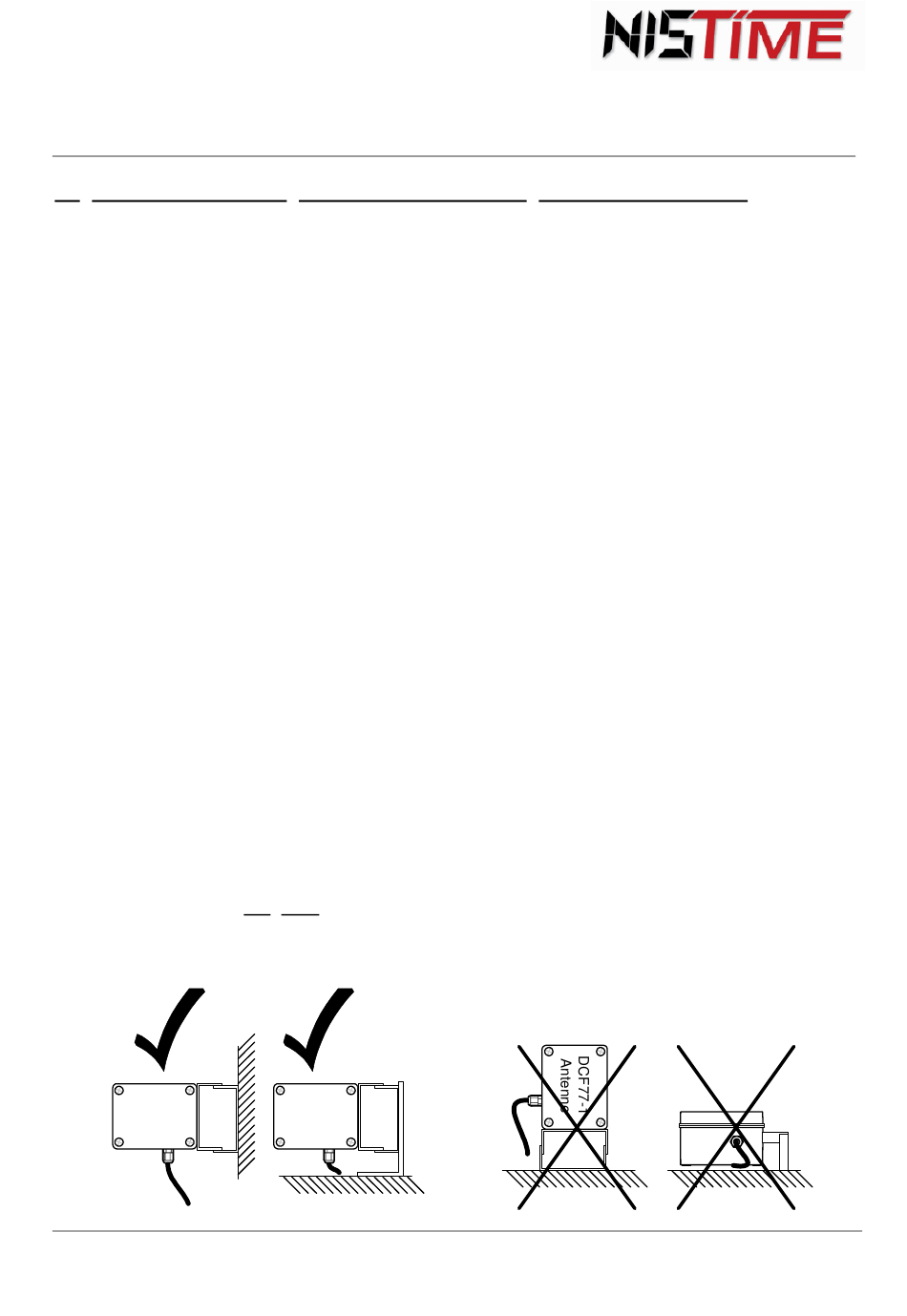

DCF77-1 DCF77-1
Antenne Antenne
