NISTIME DIGI 160 D Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Elektronische Uhren- und Informations-Systeme
Otto-Volger-Str. 7a
D 65843 Sulzbach a.Ts.
Tel.: +49 (0) 61 96 - 76 66 5 - 0
Fax: +49 (0) 61 96 - 76 66 5 - 50
DIGI 160 D

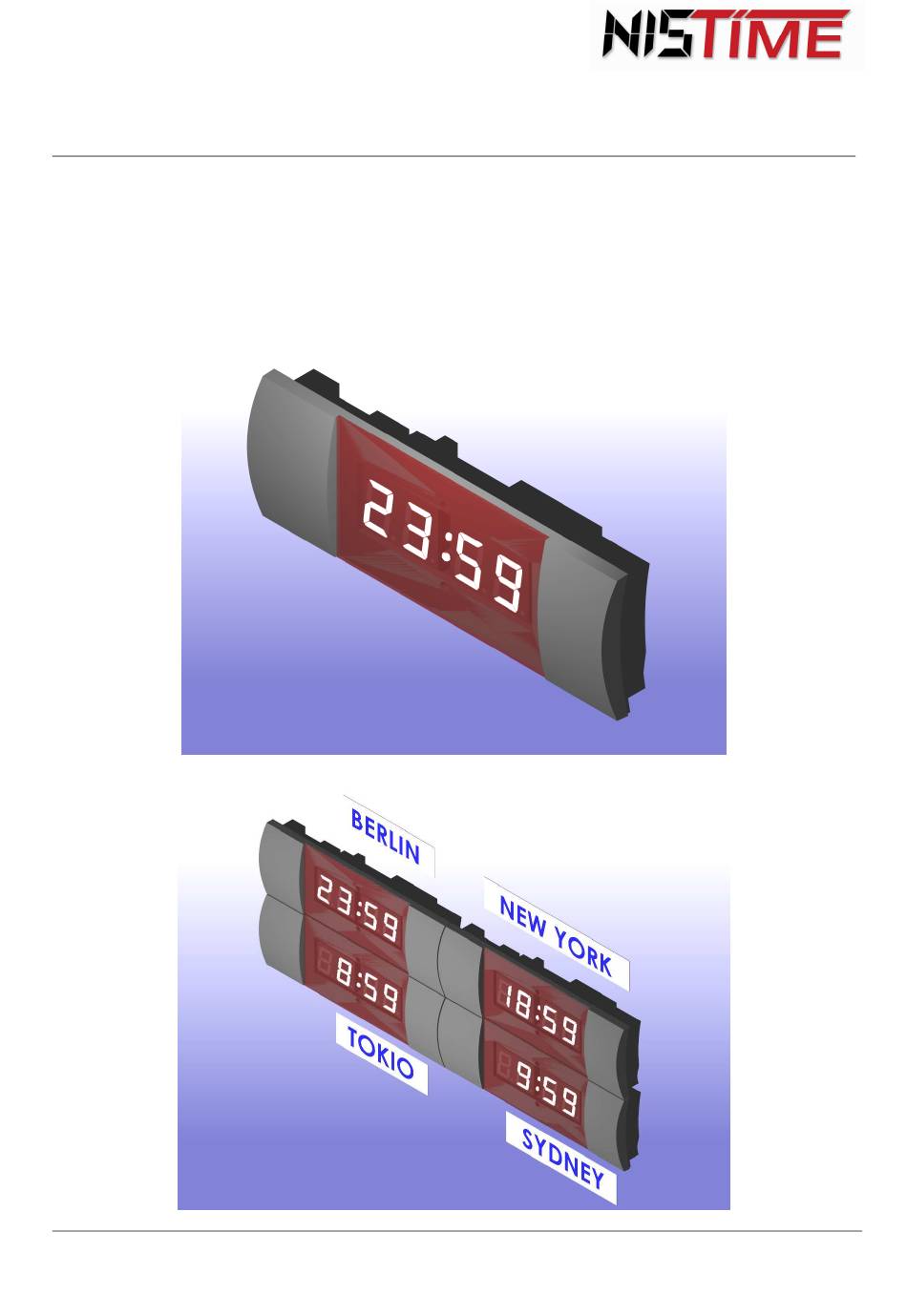

Digitale LED-Innenuhr für Wandmontage
Anzeige von Datum und Uhrzeit, Ziffernhöhe 58mm, Ziffernfarbe rot
Betrieb als Quarz- oder Nebenuhr
Seite 1 von 11
Inhaltsverzeichnis
Verwandte Anleitungen für NISTIME DIGI 160 D
Inhaltszusammenfassung für NISTIME DIGI 160 D
- Seite 1 D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 DIGI 160 D Digitale LED-Innenuhr für Wandmontage Anzeige von Datum und Uhrzeit, Ziffernhöhe 58mm, Ziffernfarbe rot...
-
Seite 2: Inhaltsverzeichnis
D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 Inhaltsverzeichnis 1. Leistungsmerkmale der DIGI 160 D Seite 3 2. Montage Seite 4-5 3. Anschluss und Inbetriebnahme Seite 6 4. -
Seite 3: Leistungsmerkmale Der Digi 160 D
Fax: +49 (0) 61 96 - 76 66 5 - 50 1. Leistungsmerkmale der DIGI 160 D Die DIGI 160 D ist eine Digital-Innenuhr in einem Kunststoffgehäuse zur Anzeige der Uhrzeit und des Datums. Die Anzeige erfolgt über 7-Segmet Leuchtbalken mit 58mm Ziffernhöhe. Die Ableseentfernung beträgt je nach Umgebungshelligkeit bis zu 30m. -
Seite 4: Montage
Dübel sind nicht im Lieferumfang enthalten) Führen Sie die 230V/50Hz Netzzuleitung in die Kabeleinführung (1) ein. Betreiben Sie die DIGI 160 D als Nebenuhr in Verbindung mit einer Hauptuhr, klemmen Sie die Nebenuhrlinie an der Nebenuhrklemme (4) an. Seite 4 von 11... -
Seite 5: Wand- /Deckenarm-Montage Für Doppelseitige Ausführung
Fax: +49 (0) 61 96 - 76 66 5 - 50 2.1 Wand- /Deckenarm-Montage für doppelseitige Ausführung Die DIGI 160 D ist in Verbindung mit einem Wand- /Deckenarm für die doppelseitige Montage an Wand oder Decke geeignet. Die Leitungseinführungen erfolgen "unsichtbar"... -
Seite 6: Anschluss Und Inbetriebnahme
Elektronische Uhren- und Informations-Systeme Otto-Volger-Str. 7a D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 3. Anschluss und Inbetriebnahme Anschlussklemme Nebenuhrlinie Konfigurations- DIL-Schalter Steckbrücke Quarz-/Nebenuhr Kontroll- LED 12 bzw. -
Seite 7: Konfiguration
Elektronische Uhren- und Informations-Systeme Otto-Volger-Str. 7a D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 4. Konfiguration Die Konfiguration erfolgt mit einem 10-poligen DIL Schalter ((2) siehe Abbildung Seite 6) 4.1 Einstellung der Linienspannung bei Nebenuhrbetrieb, Akku ein- aus DIL Schalter 1 DIL Schalter 2... -
Seite 8: Einstellung Uhrzeit, Datum, Sommerzeit
Drücken der Taste MODE. Nach dem Loslassen der MODE Taste startet die interne Zeitzählung bei 0 Sekunden Die Einstellung ist abgeschlossen und die DIGI 160 D zeigt - je nach Konfiguration- jetzt Uhrzeit, Datum oder Uhrzeit und Datum im Wechsel an... - Seite 9 Die Umstellungen erfolgen jeweils um 2:00 bzw. 3:00Uhr nachts. Achtung! Wird die DIGI 160 D in anderen Ländern oder als Weltzeituhr betrieben, beachten Sie die dort gültigen Sommerzeit Vor- und Rückstelltermine. Soll keine Sommerzeitumstellung erfolgen, geben Sie für den Vorstellsonntag im MODE 5 und für den Rückstellsonntag im MODE 7 jeweils 0 ein.
-
Seite 10: Anschluss-Schema
Elektronische Uhren- und Informations-Systeme Otto-Volger-Str. 7a D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 6. Anschluss-Schema Im M A S T E R - S L A V E B e tr ie b d ü... -
Seite 11: Technische Daten
Elektronische Uhren- und Informations-Systeme Otto-Volger-Str. 7a D 65843 Sulzbach a.Ts. Tel.: +49 (0) 61 96 - 76 66 5 - 0 Fax: +49 (0) 61 96 - 76 66 5 - 50 7. Technische Daten Bestell-Bezeichnung: K-DIGI160 Spannung: 230V/50Hz Leistung: ca.
