Mediasat DVB S2000 Bedienungsanleitung
Kompakt-kopfstelle zur umsetzung von 2 sat - transponder (dvb-s/s2) in cofdm (dvb-t)
Inhaltszusammenfassung für Mediasat DVB S2000

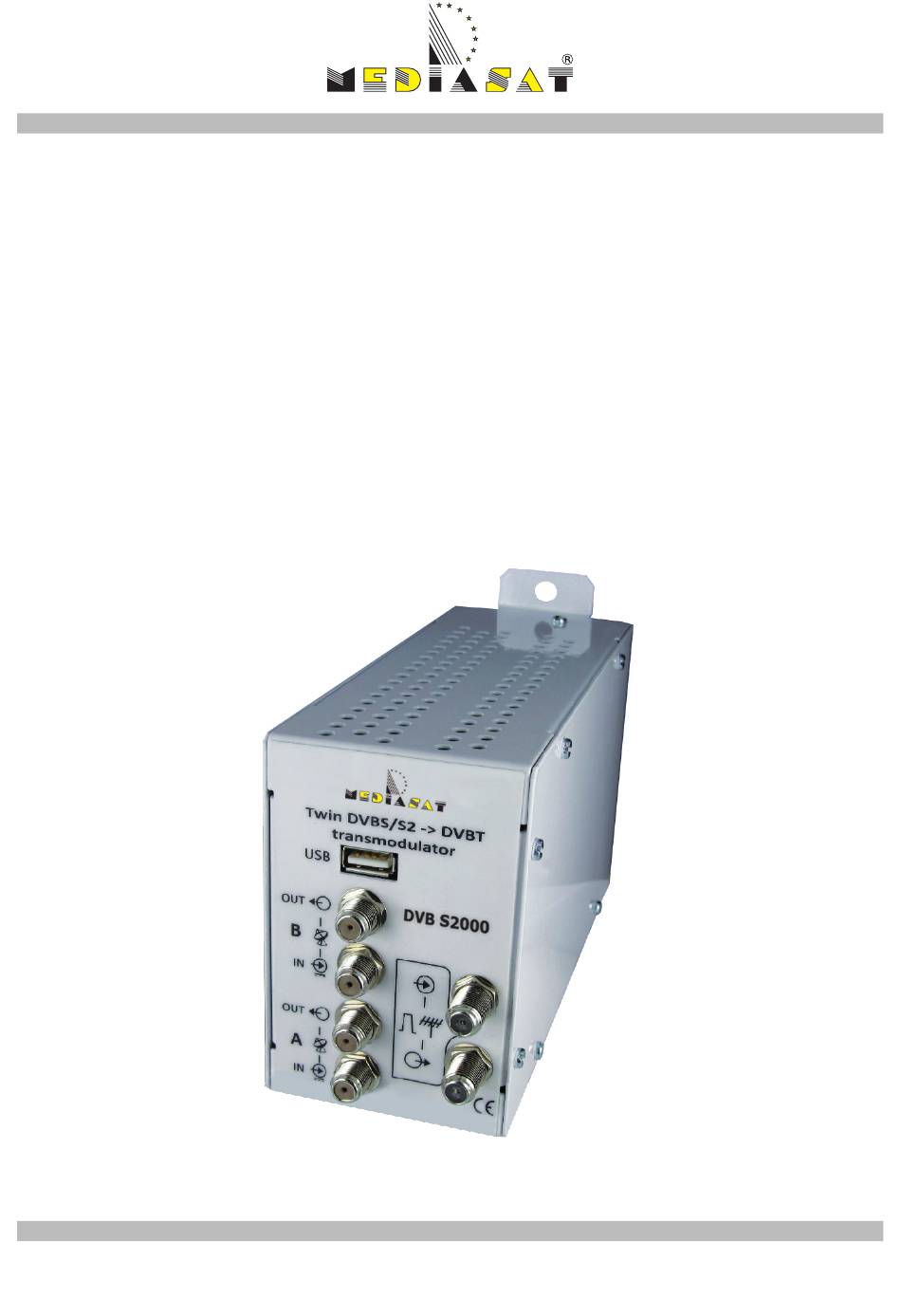

- Seite 1 Bedienungsanleitung DVB S2000 Kompakt-Kopfstelle zur Umsetzung von 2 SAT - Transponder (DVB-S/S2) in COFDM (DVB-T) www.mediasat.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitshinweise Seite 3 Beschreibung Seite 4 Installation der Software DVB P100 Seite 5 Verbindung des Moduls DVB S2000 mit PC Seite 6 Einstellen des Sattransponders Seite 8 Konfiguration zur Übertragung einer Video-Datei (.ts) Seite 9 Ausgangskonfiguration (TWIN Modulator) Seite 10 Hinzufügen von Programmen zum Ausgangskanal... -
Seite 3: Sicherheitshinweise
DVB S2000 Bedienungsanleitung Sicherheitshinweise Lesen Sie diese Sicherheitshinweise sorgfältig. Bewahren Sie die Sicherheitshinweise auf. Beachten Sie alle Warnungen. Befolgen Sie die Sicherheitshinweise. Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten Räumen oder im Freien besteht die Gefahr von Kurzschluss (Achtung: Brandgefahr) oder elektrischem Schlag (Achtung: Lebensgefahr). -
Seite 4: Beschreibung
DVB S2000 Bedienungsanleitung Twin DVBS/S2 -> DVBT USB Schnittstelle transmodulator (zur Wiedergabe von *.ts Dateien) DVB S 2000 Satelliten Eingang/Ausgang B Terrestrik Eingang Satelliten DVB-T Ausgang Eingang/Ausgang A NETZTEIL 100-240V | 50/60Hz USB Kabel (PC Anschluss) 5V DC / 4A... -
Seite 5: Bedeutung Der Led-Anzeige Auf Den Trm2X2
Nach der Installation starten Sie die DVB P100 Software. Sie finden den neuen Ikon in der Liste der Programme im Startmenü Ihres PC. WICHTIG Schließen Sie Die Kompakt-Kopfstelle DVB S2000 erst nach der Installation von DVB P100 an den PC an. Das benötigte Kabel ist im Lieferumfang enthalten. Mediasat... -
Seite 6: Verbindung Des Moduls Dvb S2000 Mit Pc
Sie auf folgendes Symbol klicken: ANMERKUNG: nach erfolgter Verbindung zwischen dem Gerät DVB S2000 und ihrem PC und eine Internetver- bindung besteht, überprüft die Software, ob die letzte Firmware-Version im Modul installiert ist. Falls nicht wird diese installiert. Eine Meldung „Update des Moduls“ erscheint auf ihrem Bildschirm. Bitte warten Sie, bis das Update beendet ist und trennen Sie keinesfalls die USB- oder Netzteil-Verbindung. - Seite 7 DVB S2000 Bedienungsanleitung Im Fenster Nr. 1 können Sie die Parameter für ein oder zwei Satellitentransponder einstellen. Sie brauchen dazu die Frequenz, die Symbol Rate und Polarität. Ist das Signal einmal gefunden, zeigen die Balkendiagramme den Pegel und die Qualität (S.N.R.) dieses Signals an und erlauben damit die Feinabstimmung der Satellitenantenne.
-
Seite 8: Einstellen Des Sattransponders
DVB S2000 Bedienungsanleitung 2. Einstellen des Sattransponders Sie können zwei Sattransponder von ein oder zwei Satelliten ein- stellen. Bitte beachten Sie die Stromaufnahme der LNB‘s, um eine Überlastung der Stromversorgung des Moduls zu vermeiden. (Maximale Stromabgabe des Moduls ist 150mA pro Eingang) Geben Sie die Satellitenfrequenz in MHz ein. -
Seite 9: Konfiguration Zur Übertragung Einer Video-Datei (.Ts)
DVB S2000 Bedienungsanleitung 3. Konfiguration zur Übertragung einer Videodatei (*.ts) Dieser Transmodulator ermöglicht es, ein bestehendes Programm mit einer Videodatei zu ersetzen oder ein eigenes Programm mit eigenem Namen zu erstellen. Das Zeitfenster für das Video kann auch programmiert werden. -
Seite 10: Ausgangskonfiguration (Twin Modulator)
• T.S. ID: geben Sie eine Nummer ein WICHTIG: Diese Nummern dürfen in der Installation nur einmal vorhanden sein. Wenn Sie mehrere DVB S2000 verwenden, sollten alle T.S. IDs unterschiedlich sein. • Konst.: Konstellation (QPSK, 16 QAM oder 64 QAM). -
Seite 11: Hinzufügen Von Programmen Zum Ausgangskanal
DVB S2000 Bedienungsanleitung 5. Hinzufügen von Programmen zum Ausgangskanal In der Kolonne „Modulation“ befinden sich zwei verschiedene Symbole: Dieses Symbol gibt an, dass das Programm auf den entsprechenden Ausgang moduliert wird. Dieses Symbol gibt an, dass das Programm NICHT auf den entsprechenden Ausgang moduliert wird. -
Seite 12: Anhang A: Frequenzen Und Ausgangskanäle
DVB S2000 Bedienungsanleitung Anhang A: Frequenzen und Ausgangskanäle Kanal Frequenz Kanal Frequenz Kanal Frequenz Kanal Frequenz (KHz) (KHz) (KHz) (KHz) D (5) 177500 506000 626000 746000 184500 514000 634000 754000 186000 522000 642000 762000 191500 530000 650000 770000 194500 538000... -
Seite 13: Anhang C: Netzwerk Id
DVB S2000 Bedienungsanleitung Anhang C: Netzwerk ID Original Network ID Original Network ID Description Range Original_Network_Name Original_Network_Operator Start (HEX) End (HEX) ….. 0x2024 0x2024 Australian Digital Terrestrial Television Australian Broadcasting Authority 0x2028 0x2028 Austrian Digital Terrestrial Television ORS - Austrian Broadcasting Services... -
Seite 14: Anhang D: Technische Daten
DVB S2000 Bedienungsanleitung Anhang D: Technische Daten 2 SAT Eingänge Frequenzbereich 950 - 2150MHz Eingangspegel - 65dBm ~ -25dBm Eingangsdämpfung < 2,5dB Netzspannung LNB 13/18V - 22K (2 x 150mA) Demodulation / Dekoder DVB-S Modulation QPSK Symbol Rate 1..45MSps FEC (Viterbi-Rate) -
Seite 15: Anhang E: Parameter Zur Konversion Der .Ts Datei
DVB S2000 Bedienungsanleitung Anhang E: Parameter zur Konversion der .ts Datei Mediasat Seite 15... - Seite 16 übernimmt keine Verantwortung die Besitzer dieses Dokuments über nachträgliche Änderungen desselben zu informieren. VORLIEGENDEN BEDIENUNGSANLEITUNG ANGEFÜHRTEN EIGENSCHAFTEN INFORMATIONEN KÖNNEN OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN. Mediasat AG Enrico-Fermi-Str. 34 | 39100 Bozen - ITALY Tel. 0471 543 777 | Fax 0471 543 740 www.mediasat.com | info@mediasat.com...
