Wächter 110° AP
Wächter parallelschalten
o
Wächter und optionalen Installationstaster nach Anschlussplan (Bild 9) anschließen.
5.2 Inbetriebnahme
Erfassungsbereich prüfen
o
Testbetrieb einschalten (siehe Kapitel 4. Bedienung).
o
Erfassungsbereich abschreiten, dabei auf sichere Erfassung und Störquellen achten.
o
Bei Bedarf Erfassungsbereich einschränken, um Störquellen auszublenden. Dazu
Sensorkopf verstellen oder Blende verwenden (siehe Kapitel 4. Bedienung).
Betriebseinstellungen vornehmen
Detailinformationen dem Kapitel Bedienung entnehmen (siehe Kapitel 4. Bedienung).
o
Automatikbetrieb einschalten.
o
Helligkeitsschwelle einstellen.
o
Nachlaufzeit einstellen.
6 Anhang
6.1 Technische Daten
Nennspannung
Netzfrequenz
Leistungsaufnahme
Umgebungstemperatur
Schutzart
Leitungsschutzschalter
Montagehöhe
Erfassungswinkel
Reichweite
Nachlaufzeit
Nachlaufzeit (Test)
Verriegelungszeit
Helligkeitseinstellung
Anschlussleistung
Glühlampen
HV-Halogenlampen
Tronic-Trafos
82508421
97-09476-000

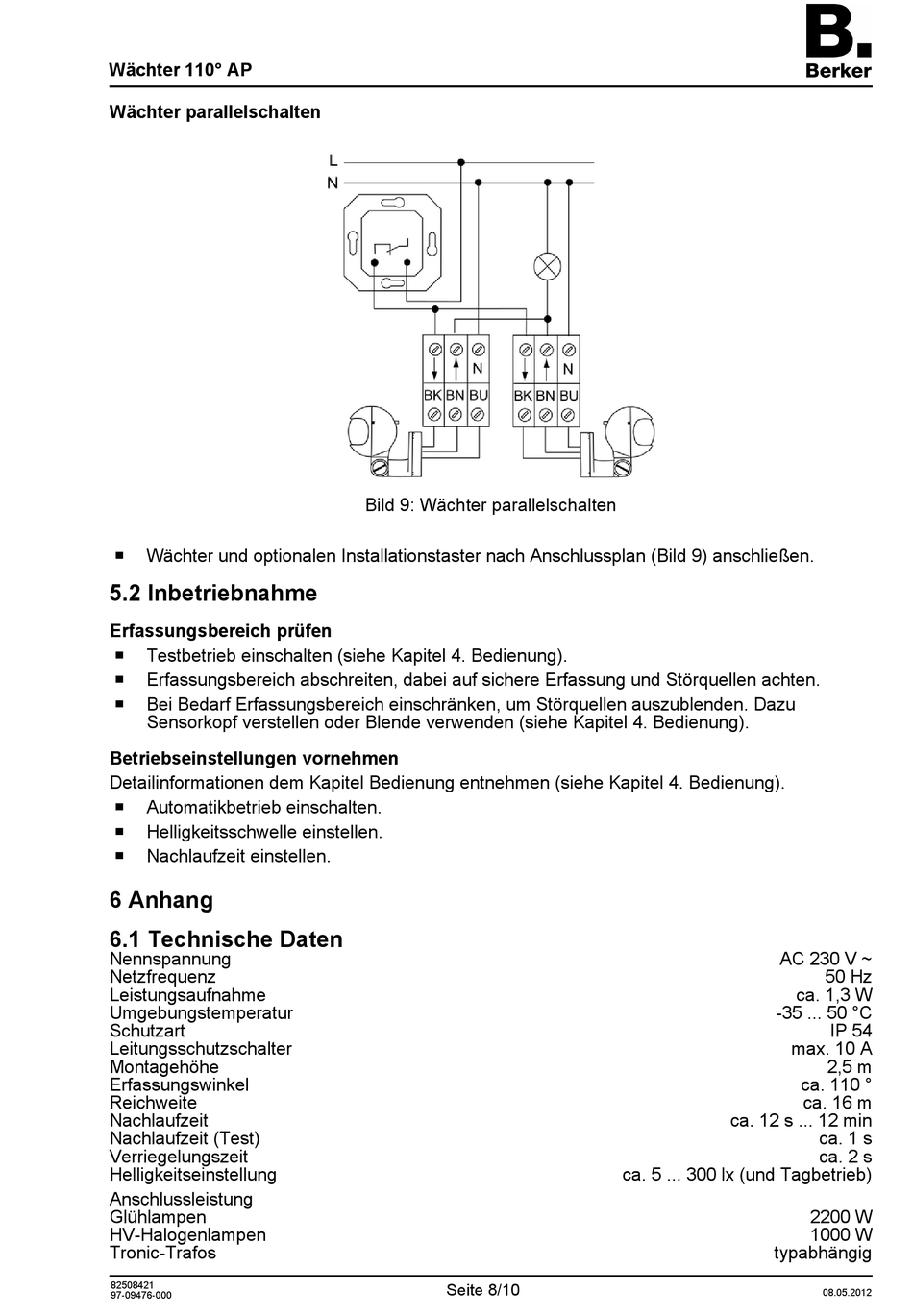

Bild 9: Wächter parallelschalten
Seite 8/10
AC 230 V ~
-35 ... 50 °C
max. 10 A
ca. 12 s ... 12 min
ca. 5 ... 300 lx (und Tagbetrieb)
typabhängig
50 Hz
ca. 1,3 W
IP 54
2,5 m
ca. 110 °
ca. 16 m
ca. 1 s
ca. 2 s
2200 W
1000 W
08.05.2012
