LTI TRUPULSE 200 Kurzanleitung

Diese Anleitung herunterladen

! Schauen Sie nicht direkt in den Laserstrahl

! Visieren Sie nicht die Sonne oder andere starke Infrarot-Lichtquellen an

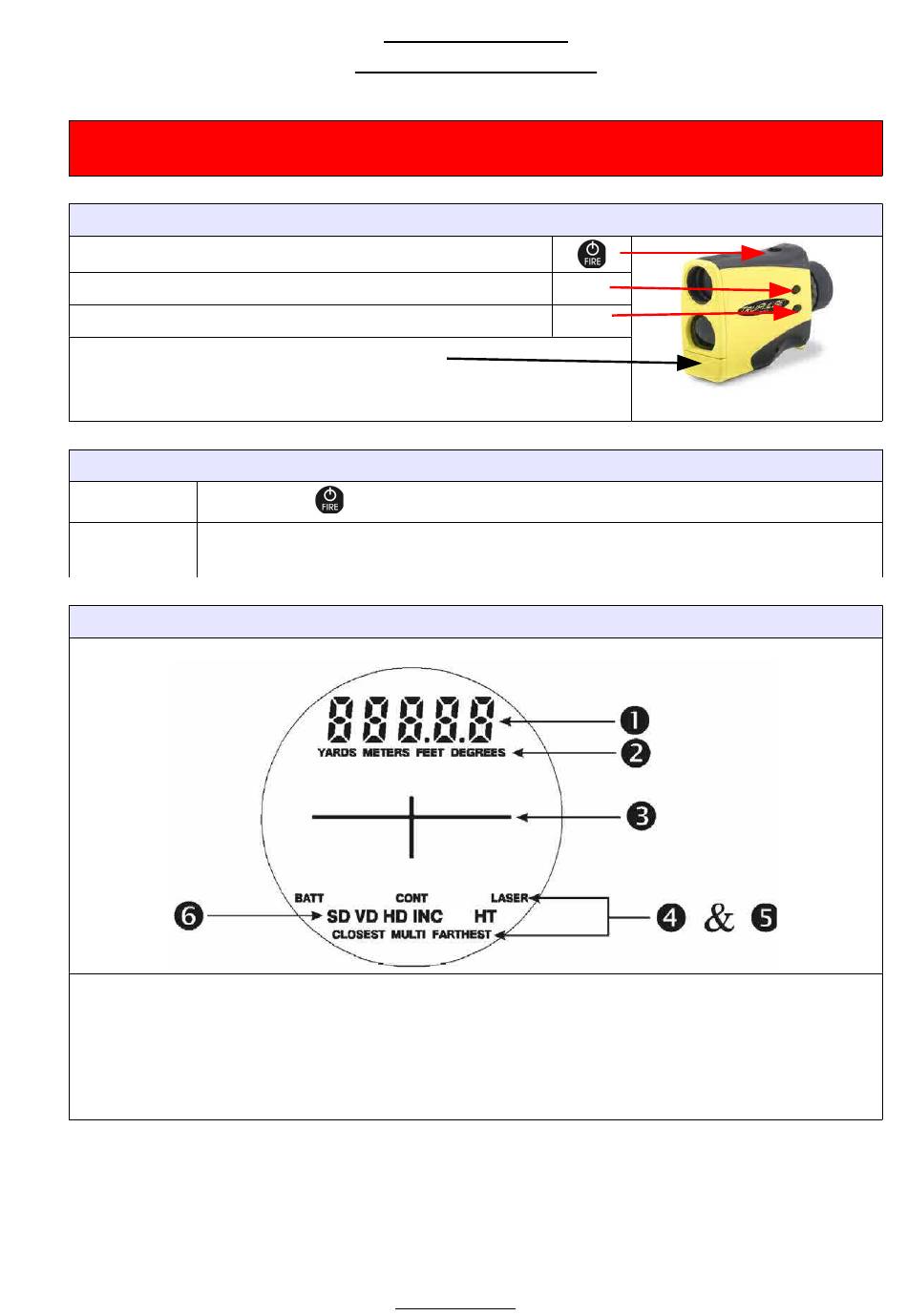

FUNKTION DER TASTEN / ENERGIE

Einschalten / auslösen / bestätigen

Auswahl vor / Setup-Menü1 / nächstes Ergebnis

Auswahl zurück / Setup-Menü2 / letztes Ergebnis

Batteriefach (2xAA oder 1xCRV3)

EINSCHALTEN / AUSSCHALTEN

Einschalten Drücken Sie

Ausschalten Halten Sie die Tasten ▲ und ▼ für ca. 3 Sekunden zusammen gedrückt,

um das Gerät auszuschalten.

1 Hauptanzeige (Messwerte und wichtige Infos)

2 Messeinheiten (YARDS, METERS, FEET,DEGREES, PERCENT)

3 Fadenkreuz

4 Status-Anzeige (BATT, LASER, MULTI)

5 Zielmodi (CONT, CLOSEST, FARTHEST, FILTER, STANDARD)

6 Messmodi (SD,VD, HD, INC, HT, ML)

Tipp:

Wird das Gerät von mehreren Personen benutzt, so sollte nach jedem Benutzerwechsel die

Gerätekonfiguration (Messprogramm, Einheiten...) überprüft werden.

Der Trupulse 200 startet immer in der zuletzt verwendeten Konfiguration.

Kurzanleitung

LTI TRUPULSE 200

um das Gerät zu starten.

▲

▼

1/4

Seite 1 6 Messmodi (SD,VD, HD, INC, HT, ML) Tipp: Wird das Gerät von mehreren Personen benutzt, so sollte nach jedem Benutzerwechsel die Gerätekonfiguration (Messprogramm, Einheiten...) überprüft werden. Der Trupulse 200 startet immer in der zuletzt verwendeten Konfiguration. © Dr. Bertges VT * www.drbertges.de Version 17.11.12 V. 227...
Seite 2 MESSUNGEN & BERECHNUNGEN SCHNELLEINSTIEG (Alle Grundberechnungen zu einem anvisierten Ziel) Drücken Sie so oft ▼ bis im Display HD dauerhaft anzeigt wird. Visieren Sie das Ziel an und lösen Sie mit eine Messung aus. Das Ergebnis für HD (Horizontaldistanz) erscheint automatisch. Rufen Sie mit ▼...
Seite 3 ERWEITERTE MESSUNGEN UND BERECHNUNGEN 3-Punkt-Höhe HT (3-stufige Höhenbestimmung) Die Objekthöhe wird über eine Entfernung (HD) und zwei Winkel (INC1, INC2) ermittelt Drücken Sie so oft ▼ bis im Display HT angezeigt wird und gleichzeitig HD blinkt. Visieren Sie einen beliebigen, gut sichtbaren Punkt P0 auf S=Standort, P0=Laser, P1 + P2 Ihrem Objekt an, und lösen Sie mit die Messung für...
Seite 4 Sie die Auswahl mit Std = Standard (Einzelmessmodus) Con = Continous (kontinuierlich) Der Trupulse 200 misst nach der Erfassung des ersten Ziels 10 Sekunden lang weitere Ziele an. Die Messwerte des zuletzt angemessenen Ziels werden im Display angezeigt.
