deTAiLLieRTe LeisTungsdATen des LAsTheBeMAgneTen TML 100
Die Werte für die Tragfähigkeit des TML 100 basieren auf dem Material S235 JR für die maximale, senkrechte
Abzugskraft mit 0° Abweichung zur Lastachse und zusätzlich unter 6° geneigter Last gemäß EN 13155,
jeweils mit einem Sicherheitsfaktor von 3:1. Es erfolgen keine Angaben zu Rundmaterial, da der TML 100 für
Flachmaterial optimiert ist und Rundmaterial oder gewölbte Objekte nicht gehoben werden dürfen.

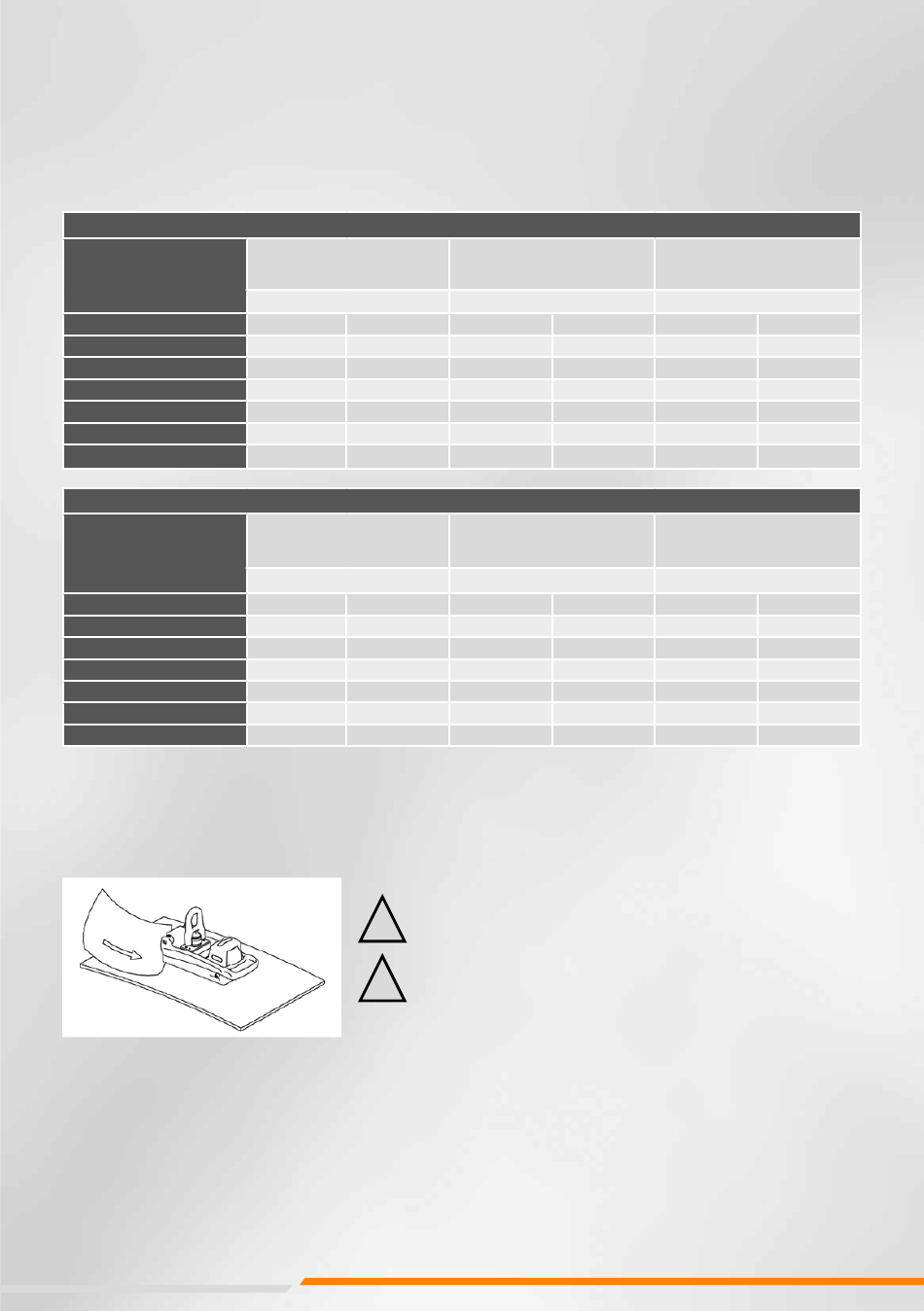

Tabelle 2
Materialstärke
mm
2
3
4
5
6
>6
Materialstärke
inch
0.08
0.12
0.16
0.20
0.25
>0.25
Die maximalen Abmessungen der zu hebenden Lasten hängen in großem Maße von der Geometrie und
der Biegesteifigkeit der Werkstücke ab. Dies liegt daran, dass sich bei großer Durchbiegung ein Luftspalt
unter der Magnetfläche bildet, wodurch die Tragfähigkeit erheblich abnimmt. Achten Sie deshalb bei jedem
Hebevorgang auf eine mögliche Verformung des Werkstücks. Überprüfen Sie gegebenenfalls, ob sichan den
Rändern der TiN- beschichteten Magnethaftflächeein Luftspalt bildet (z.B. mit einem Blatt Papier; 80g/m
Tragfähigkeit in kg
Sauber,
flach geschliffene
Oberfläche
Luftspalt <0,1 mm
0° 6°
30 27
50 45
80 72
95 85
100 90
100 90
Tragfähigkeit in lbs
Sauber,
flach geschliffene
Oberfläche
Luftspalt <0,004 inch
0° 6°
66 59
110 99
180 162
210 189
220 198
220 198
stoppen sie bei übermäSiger verformung oder
!
einem Luftspalt sofort den hebevorgang.
Überschreiten sie niemalsdie Abmessungen und/oder die
!
Tragfähigkeit der inTabelle 2angegebenen Materialstärke.
Rostige,
leicht zerkratzte
Oberfläche
Luftspalt = 0,25 mm
0° 6°
25 22,5
40 36
60 54
70 63
70 63
70 63
Rostige,
leicht zerkratzte
Oberfläche
Luftspalt = 0,01 inch
0° 6°
55 49
90 81
130 117
155 139
155 139
155 139
Unregelmäßige,
rostige oder raue
Oberfläche
Luftspalt =0,5mm
0° 6°
22 19
35 31
45 40
50 45
50 45
50 45
Unregelmäßige,
rostige oder raue
Oberfläche
Luftspalt = 0,02 inch
0° 6°
50 45
75 67
100 90
110 99
110 99
110 99
).
