Bedienungsanleitung
Seite: 1-6
User Manual
Page: 7 - 10

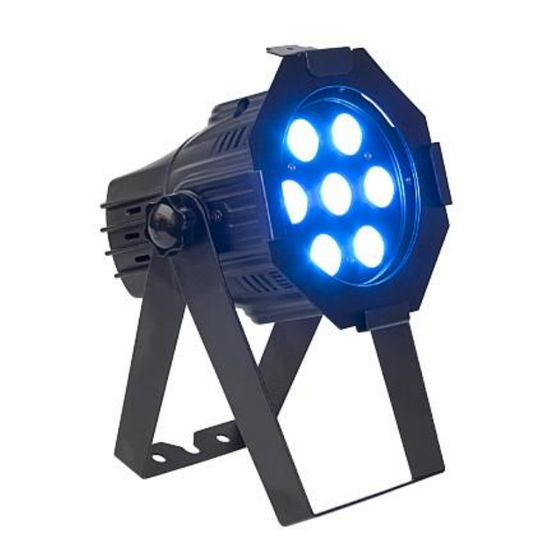

Platinum Line Mini PAR QUAD
7x 8 Watt QUAD LED (RGBW)
LIG0009429-000 / LIG0009430-000
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden
haben. In der folgenden Anleitung erhalten Sie wichtige Informationen
über dieses Produkt sowie deren Eigenschaften und Funktionen.
Werbung
Verwandte Anleitungen für LIGHTMAX Platinum Line Mini PAR QUAD LIG0009429-000
Inhaltszusammenfassung für LIGHTMAX Platinum Line Mini PAR QUAD LIG0009429-000
- Seite 1 Bedienungsanleitung Seite: 1-6 User Manual Page: 7 - 10 Platinum Line Mini PAR QUAD 7x 8 Watt QUAD LED (RGBW) LIG0009429-000 / LIG0009430-000 Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
-
Seite 2: Technische Daten
Technische Daten: LED: 7 x 8W Quad Led （RGBW in 1） Abstrahlwinkel: 25° ( MFL) ·Leistung: 59W ·Stromversorgung: AC100V-250V. 60Hz-50Hz ·Maße: 170 x 160 x 170 mm · Gewicht: 2,0 Kg Betriebsfunktionen: Über die Mode Taste erreichen Sie alle manuellen Funktionen. Die Einstellungen können Sie über die UP/DOWN Tasten vornehmen. - Seite 3 Schritt 2: JU00 Drücken Sie solange die Mode Taste bis obiges im Display steht um den Color Jump MODE ein zu stellen. (Schneller Farbwechsel) JU00 RGBW: 00-99 % einstellbare Geschwindigkeit JF00 STROBE: 00-99 % einstellbare Geschwindigkeit Schritt 3: FA00 Drücken Sie solange die Mode Taste bis obiges im Display steht um den Color Fade MODE ein zu stellen.
- Seite 4 Schritt 6: SLAV Drücken Sie solange die Mode Taste bis obiges im Display steht um den Slave MODE ein zu stellen. (MASTER / SLAVE Funktion) Schritt 7: A001 Drücken Sie solange die Mode Taste bis obiges im Display steht um den DMX Steuer MODUS ein zu stellen.
-
Seite 5: Rot Grün Blau
3 – Kanal Modus: Kanal 1 Kanal 2 Kanal 3 GRÜN BLAU 0-255 0-255 0-255 4 – Kanal Modus: Kanal 1 Kanal 2 Kanal 3 Kanal 4 GRÜN BLAU WEISS 0-255 0-255 0-255 0-255 7 – Kanal Modus: Kanal 1 Kanal 2 Kanal 3 Kanal 4... - Seite 6 Optionales Zubehör: 4-fach Case LIG0007942-000 Half Coupler 100 Kg LIG0003863-000 Safety 3mm LIG0003018-000 www.musicstore.de...
-
Seite 7: Technical Specifications
Thanks for choosing the LED MINI PAR 7X8W QUAD RGBW in 1 light. This is the innovative LED application for professional lightings. Since the RGB ultra bright LED lamps, the unit can combine more than millions of soft color effects. It meets to use for the entertainment stage, dancing halls, clubs etc.. Technical Specifications: LED: 7 x 8W Quad Led （RGBW in 1）... - Seite 8 STEP 2: JU00 Press MODE button into this window----COLOR JUMP SELECTION. JU00 RGBW 15 colors: 00-99 speed adjustable. JF00 STROBE: 00-99 speed adjustable. STEP 3: FA00 Press MODE button into this window----COLOR FADE SELECTION. FA00 RGBW: 00-99 speed adjustable. FF00 STROBE: 00-99 speed adjustable.
- Seite 9 STEP 7: A001 Press MODE button into this window----DMX ADDRESS SETTING. Connect with the standard DMX controller to fulfill the following operation and function: DMX channel assignment and function: 2channel mode: Master 0-4: Blackout Dimmer (0-240) Strobe 5-80: (241-255) Color Micro 81-150: Color...
- Seite 10 4channel mode: RED (0-255) Green (0-255) Blue (0-255) White (0-255) 7channel mode: Dimmer Strobe GREEN BLUE WHITE 0-4: Blackout (0-255) (0-255) (0-255) (0-255) (0-255) (0-255) 5-80: Color Micro 81-150: Color Jump 151-255: Color Fade www.musicstore.com...
