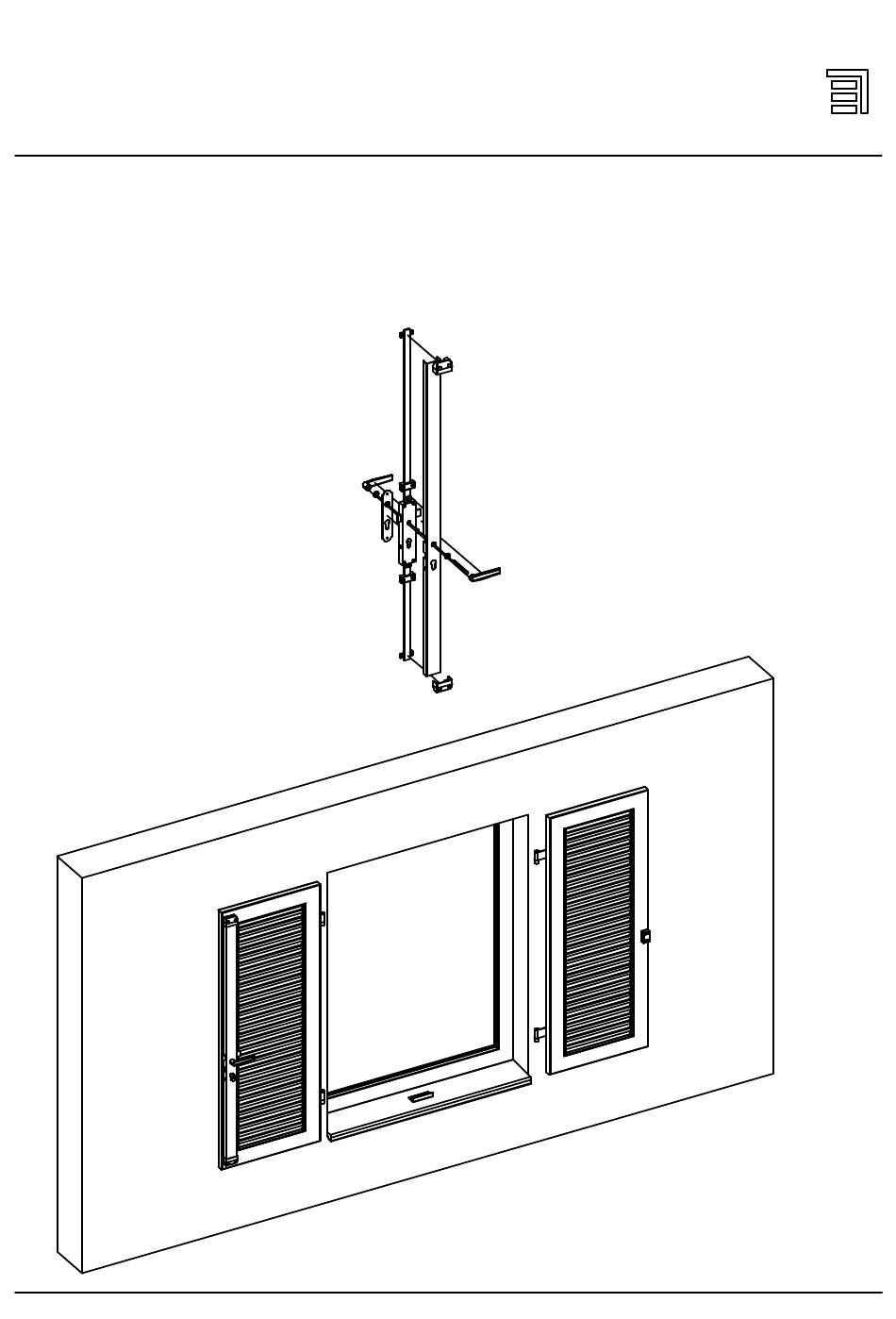

- Seite 1 EHRET Für Artikel: 6800 6805 6830 6802 6831 6804 6832 Montageanleitung Aufbauschloss Rahmen R75 Stand: 15.04.11 006800-M1...
- Seite 2 Inhaltsverzeichnis Benötigtes Werkzeug Seite 3/11 Im Lieferumfang enthalten Seite 4/11 Einbau der Schließzunge für die Seite 5/11 3-Punkt-Verriegelung Anschlagart wechseln Seite 5/11 Schlosshöhe festlegen Seite 6/11 ( einseitig oder beidseitig ) Verriegelungstange anschrauben Seite 7/11 Riegelführung montieren Seite 8/11 Abdeckprofil ablängen Seite 8/11 Abdeckprofil montieren Seite 9/11...
- Seite 3 Benötigtes Werkzeug Größe: 2.5 Bohrer 006800-M1...
- Seite 4 Im Lieferumfang enthalten 2x M5 oder 30,5 oder Art.Nr.: Länge: 27,5/50 Länge: 27/0 6804 6805 6831 6832 * Technisache Änderungen und Maße vorbehalten! 006800-M1...
- Seite 5 Einbau der Schließzunge für die 3-Punkt-Verriegelung Die längere Seite der Schließzunge muß zur Flügelkante zeigen! Durch den Einbau der Schließzunge, wird aus einer 2-Punkt eine 3-Punkt-Verriegelung. Sicherheitshinweis: Bei Flügeln mit offenem Lamelleneld sollte als Ein- bruchschutz der Verriegelungshebel entfernt werden! Durch drehen des Schlosses um 180°, kann die Anschlagart ( links/ rechts ) geändert werden 006800-M1...
- Seite 6 Schlosshöhe festlegen und befestigen ( Einseitig bedienbar ) Maß x Anschlagschema Maß x Drückerstift mit 1L, 1R, 2L, 2R, Klemmschraube 2LA, 2RA 2, 3L, 3R, 3lA, 37,5 3RA, 4, 4A 1. Maße festlegen. 2. Dann Drückerstift mit Klemmschraube in Schloss einbauen, Klemmschraube anziehen und Schloß...
- Seite 7 Verriegelungsstange anschrauben und ablängen 1. Schloß in Riegelstellung offen bringen! 2. Maß der Verriegelungsstange festlegen. Dabei müssen die Anschlagart, als auch die örtlichen Begebenheiten ( z.B. Höhe des vorhandenen ver- riegelungswinkel ) berücksichtigt werden! 3. Danach die Verriegelungsstange ablängen, entgraten und anschrauben. Schraube S3 006800-M1...
- Seite 8 Riegelführung montieren 1. Unterlage der Riegelführung unter der Riegelstange postionieren und die Riegelführung über die Unterlage stecken. 2. Maß einrichten, bohren und verschrauben Unterlage Riegelführung Abdeckprofil ablängen 1. Schloß in Riegelstellung offen bringen! 2. Zuerst Maß x und danach die Gesamtlänge ablängen.
- Seite 9 Abdeckprofil montieren 1. Abdeckprofil auf Schloß auf- klipsen und mit dem Griff ausrichten. Endstücke montieren Unterlage Endstücke 1. Die Unterlage unter der Riegelstange legen und die Endstücke über die Unterlage und das Abdeckprofil stecken. 2. Ausrichten, bohren und verschrauben. Bohrer 006800-M1...
- Seite 10 Drückerschild und Griff befestigen 1. Drückerschild durch Einbau des komp- letten Griffes und des Zylinders fixieren. 2. Dann Drückerschild ausrichten und Grifffunktion testen. 3. Nach Funktionstest bohren und an-- nieten. Schloßgegenstück befestigen 1. Zum Anzeichnen des Schloßgegnstückes ( 3 Punkt-Verriegelung ) Flügel schliesen.
- Seite 11 1. Flügel schliesen und paralell zur Fassade ausrichten. Verriegelungsplatte anzeichnen. 2. Aussparung erstellen, Löcher bohren und zuletzt Verriegelungsplatte montieren. Achtung: Die Fa. Ehret weist darauf hin, daß bei der Montage von Riegelanschlägen oder Verriegelungsplatten auf Fensterbänken, keine dadurch auftretende Schäden ersetzt werden. nicht im Lieferumfang enthalten Das Befestigungsmaterial muß...
