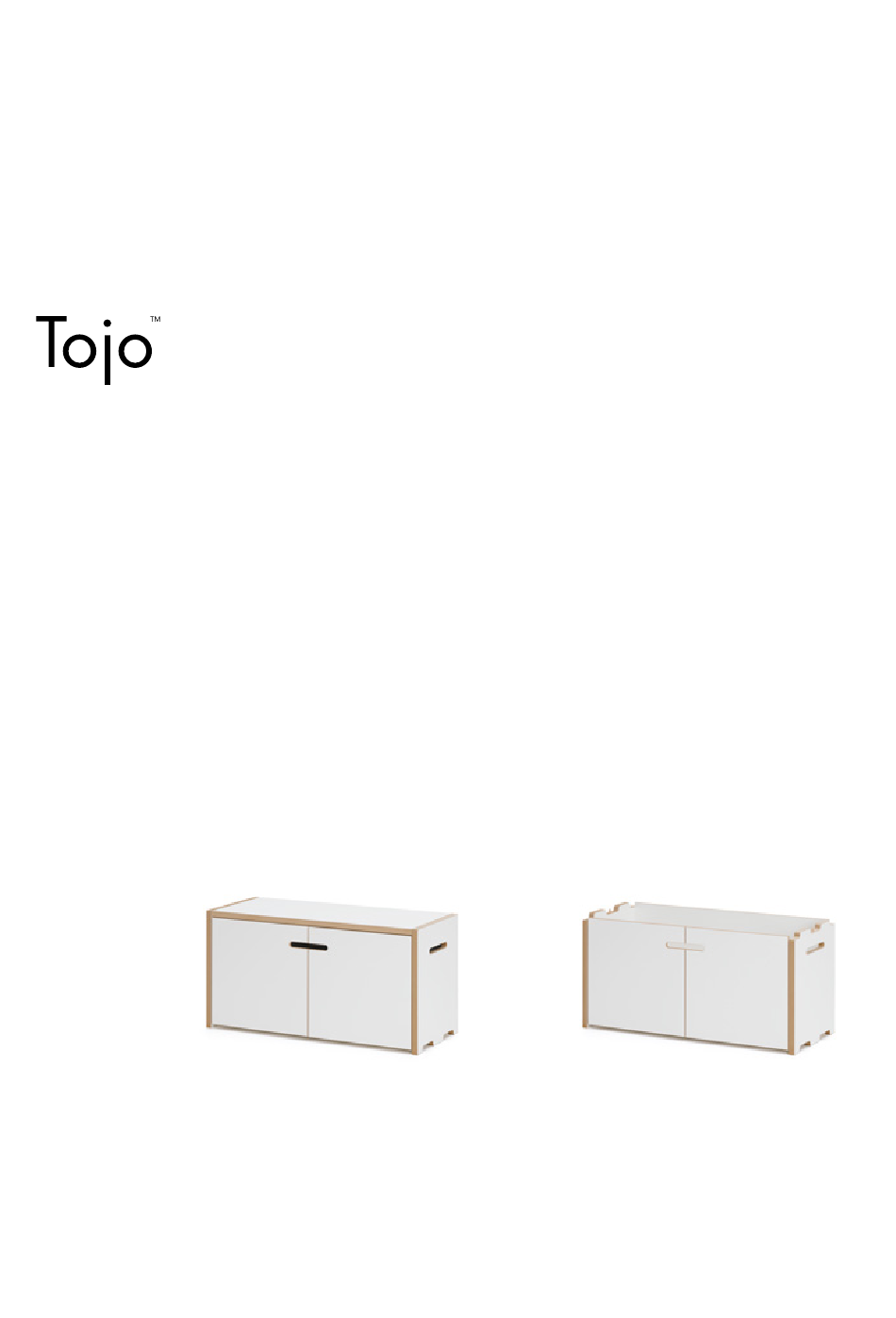

Tojo hochstapler Aufbauanleitung

Grund- und anbaumodul mit türen

Diese Anleitung herunterladen

aufbauanleitung

instructions

notice de montage

hochstapler

design: Dirk Frömchen

Grund- und Anbaumodul mit Türen

Grundmodul mit Türen:

2 x Seitenteil

2 x Zwischenplatte (1 x mit Bohrlöchern)

1 x Rückwand

2 x Türe

8 x Schrauben

2 x Puffer

4 x Scharnier-Set (seitlich in Kartonage)

8 x Exzenterverbinder vormontiert

8 x Holzdübel vormontiert

Anbaumodul mit Türen:

2 x Seitenteil

2 x Zwischenplatte (1 x mit Bohrlöchern)

1 x Rückwand

2 x Türe

4 x Schrauben

2 x Puffer

4 x Scharnier-Set (seitlich in Kartonage)

4 x Exzenterverbinder vormontiert

6 x Holzdübel vormontiert

Seite 1 Dirk Frömchen Grund- und Anbaumodul mit Türen Grundmodul mit Türen: Anbaumodul mit Türen: 2 x Seitenteil 2 x Seitenteil 2 x Zwischenplatte (1 x mit Bohrlöchern) 2 x Zwischenplatte (1 x mit Bohrlöchern) 1 x Rückwand...
Seite 2 Schrauben in die vormontierten Gewindelöcher an den Seitenteilen einschrauben (Uhrzeigersinn). Scharniere in die Vorbohrungen in den Seitentei- len und Türen einschrauben. Puffer in die vorgebohrten Löcher der Zwischen- platte drücken. Zwischenplatten und Sei- tenteile zusammenstecken und Rückwand einsätzen. Alle Platten durch Drehung der vormontierten Exzenter- verbinder (Uhrzeigersinn) miteinander fixieren.
