Inhaltszusammenfassung für TabLines TWE

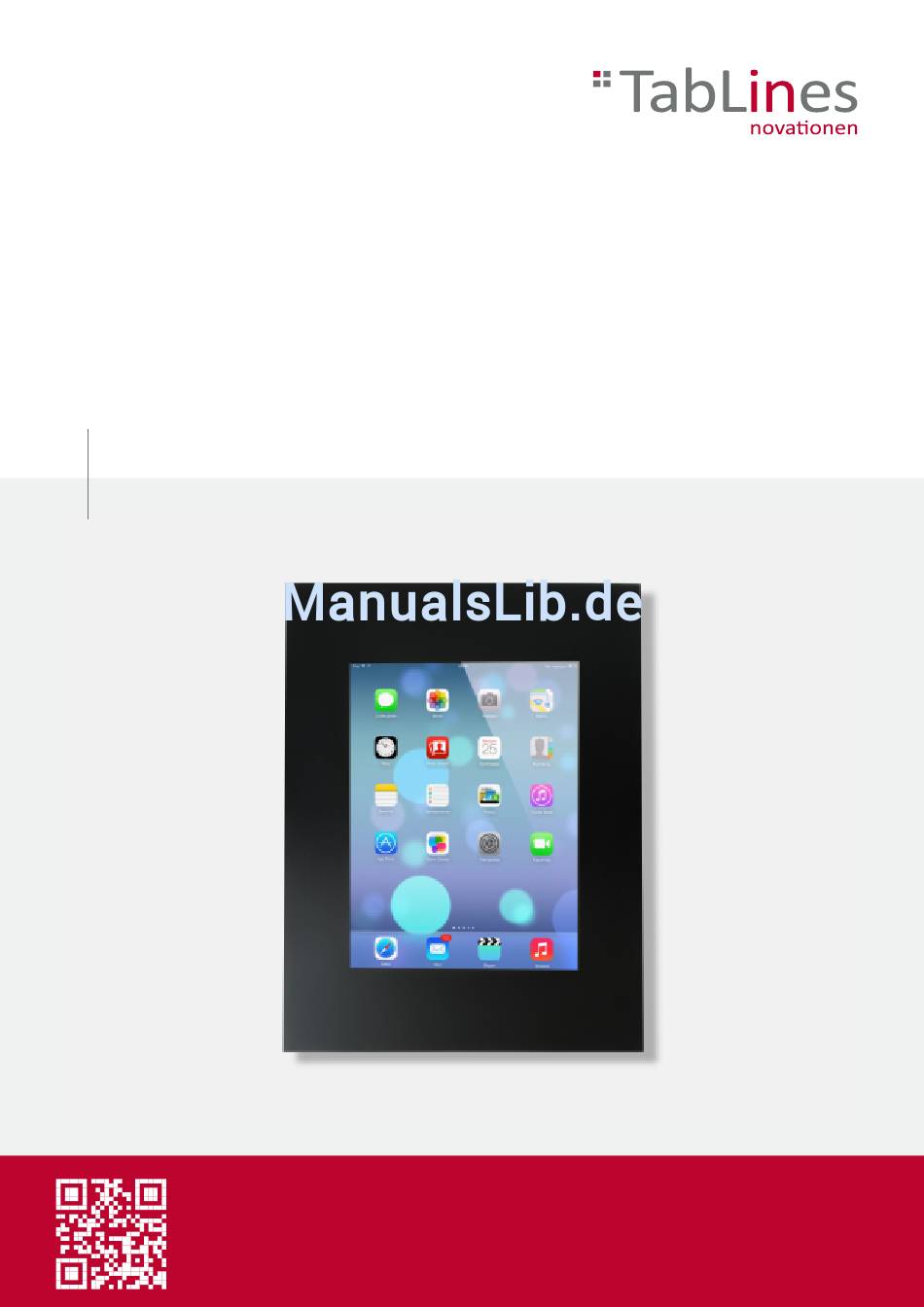

- Seite 1 TabLines TWE Tablet Wandeinbau Montageanleitung Lesen Sie unbedingt die Montageanleitung vor Montage - Installation - Inbetriebnahme! Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Produkt.
-
Seite 2: Inhaltsverzeichnis
4.3 Tablet einlegen............................7 4.4 Oberrahmen einhaken..........................8 5. Diebstahlschutz........................8 6. Optionales Zubehör....................... 9 6.1 TabLines TNT001 Wandeinbau USB Netzteil..................9 6.2. TabLines TWE Umbau-Set........................9 Anhang Technische Zeichnungen zur Wandaussparung TWE........... 10 Montageanleitung TabLines TWE Tablet Wandeinbau - Versionsnr. 2017-06... -
Seite 3: Lieferumfang
Herzlichen Glückwunsch! Mit dem TabLines TWE Tablet Wandeinbau haben Sie sich für ein hochwertiges Qualitätsprodukt entschieden, das Ihnen auf hohem technischen Niveau großen Nutzen in den Bereichen Komfort und Design bietet. Die Einsatzfähigkeit und Lebensdauer des TabLines TWE Tablet Wandeinbaus hängen vom ordnungsgemäßen und fachgerechten Einbau, Bedienung, Pflege und Beachtung der in dieser Montageanleitung enthaltenen Anweisungen ab. -
Seite 4: Montagevorbereitung
Bei der Montage des Tablets empfiehlt sich eine Montage im Hoch- oder Querformat, angepasst an die Position des Homebuttons. 5. Sie können Ihr Tablet auch im TWE aufladen. Durch die Öffnung im Gehäuseboden können Sie ein Netzkabel durchführen. Ein entsprechendes Netzkabel ist nicht im Lieferumfang enthalten und muss separat erworben werden. -
Seite 5: Montage An Hohlwänden/Leichtbauwänden
Kontrollieren Sie, ob die Vertiefung groß genug ist. Abb. 1: Anzeichnen der Maße 3.2 Winkel Je nach Wand kann der TabLines TWE mit oder ohne die mitgelieferten Winkel montiert werden. Beachten Sie die Einbautiefe des Tablet Wandeinbaus. Befestigung ohne Winkel: Liegt der TabLines TWE eben auf der Wand auf, kann der Tablethalter direkt auf die Rückseite der Wand... -
Seite 6: Tablethalter Arretieren
Falls Sie ein TWE mit zugänglichem Homebutton erworben haben, ist dieser auch nach dem Schließen des Deckels erreichbar, solange der Oberrahmen fachgerecht befestigt wurde. Schon ist Ihr Tablet sicher montiert und voll funktionsfähig. Abb. 6: Einhaken des Oberrahmens Montageanleitung TabLines TWE Tablet Wandeinbau - Versionsnr. 2017-06... -
Seite 7: Montage An Massivwänden
Achten Sie darauf, dass Ihr Tablet nicht während der Montage herunterfällt. Halten Sie es immer, wenn möglich, etwas fest bis der Oberrahmen das Tablet sichert. Abb. 9: Eingesetztes Tablet Versionsnr. 2017-06 - Montageanleitung TabLines TWE Tablet Wandeinbau... -
Seite 8: Oberrahmen Einhaken
Abb. 10: Einhaken des Oberrahmens 5. Diebstahlschutz Bitte beachten Sie: Nur wenn Sie ein TabLines TWE Modell mit Diebstahlschutzfunktion erworben haben, steht Ihnen diese Funktion zur Verfügung. Der Diebstahlschutz kann nicht nachträglich hinzugefügt werden. Benutzen Sie den mitgelieferten Sechskantschlüssel,... -
Seite 9: Optionales Zubehör
Schalterdosen System 55) integrieren. Die beiden Adern des Netzteiles können einfach mit der Stromquelle verbunden werden. Für den Fall, dass Sie Ihr TWE nicht direkt über einer Steckdose anbringen möchten, kann die Stromleitung von einem erfahrenen Elektriker so versetzt werden, dass Sie die Unterputz-Dose an eine gewünschte Stelle an der... -
Seite 10: Anhang Technische Zeichnungen Zur Wandaussparung Twe
Air 1/2, Pro 9.7 oder Samsung Galaxy Tab A/E/S2 9.7 B x H x T): 219 x 289 x 16,3 mm Abb. 18: Maße Wandaussparung TWE für Apple iPad Pro 12.9 B x H x T): 264 x 363 x 15,4 mm Abb. 18... - Seite 11 Notizen Versionsnr. 2017-06 - Montageanleitung TabLines TWE Tablet Wandeinbau...
-
Seite 12: Änderungen Vorbehalten
TabLines TWE Tablet Wandeinbau Sprechen Sie uns an Ihr TabLines-Händler/Fachpartner Änderungen vorbehalten TabLines E-Mail: info@tablines.com Am Marienhof 8 Web: www.tablines.com 22880 Wedel Tel.: +49 0) 4103 / 90387 - 0 Germany Fax: +49 0) 4103 / 90387 - 11...
