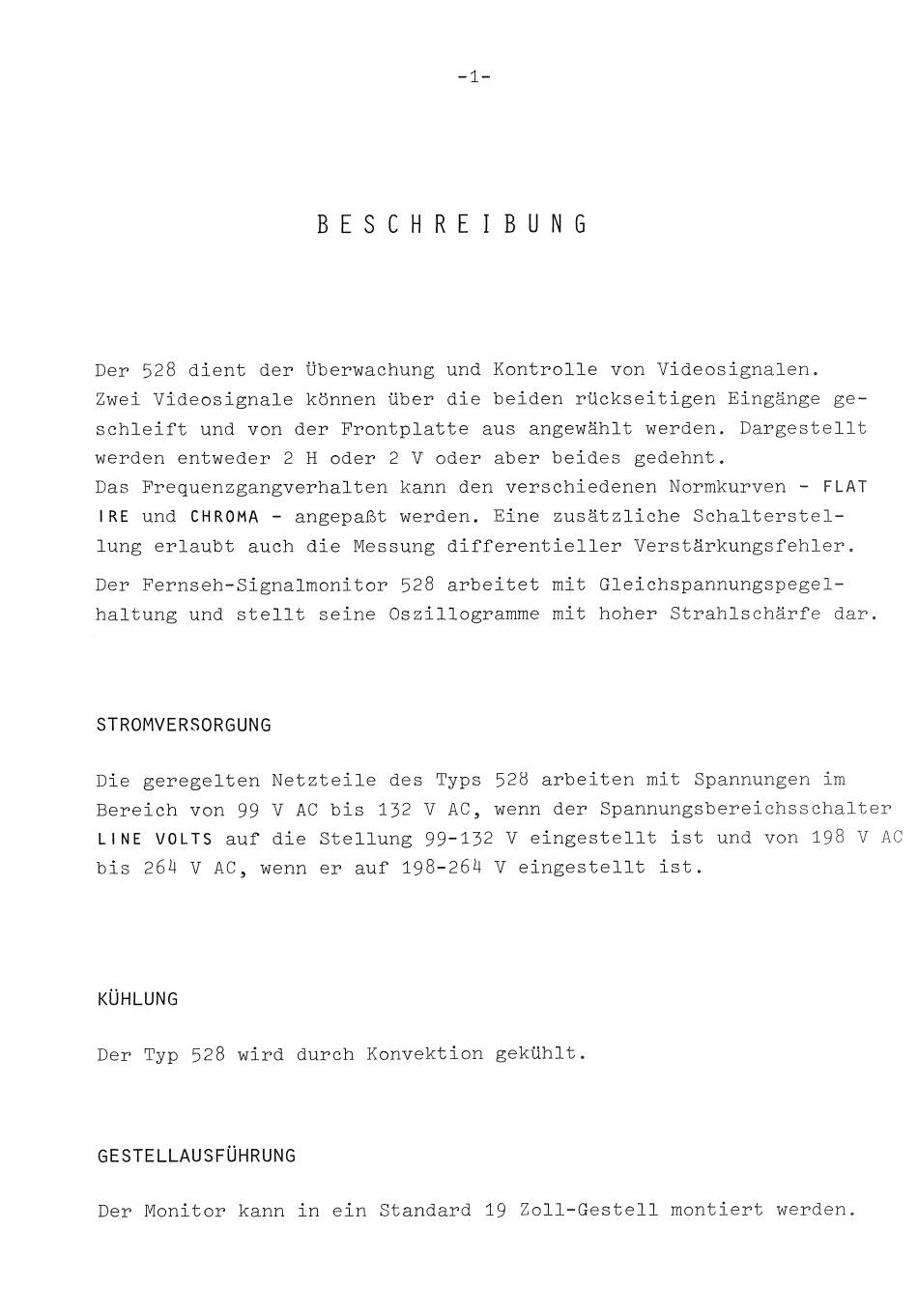

Der 528 dient der Überwachung und Kontrolle von Videosignalen.
Zwei Videosignale können über die beiden rückseitigen Eingänge ge
schleift und von der Frontplatte aus angewählt werden. Dargestellt
werden entweder 2 H oder 2 V oder aber beides gedehnt.
Das Frequenzgangverhalten kann den verschiedenen Normkurven - FLAT
IRE und CHROMA - angepaßt werden. Eine zusätzliche Schalterstel
lung erlaubt auch die Messung differentieller Verstärkungsfehler.
Der Fernseh-Signalmonitor 528 arbeitet mit Gleichspannungspegel
haltung und stellt seine Oszillogramme mit hoher Strahlschärfe dar.
STROMVERSORGUNG
Die geregelten Netzteile des Typs 528 arbeiten mit Spannungen im
Bereich von 99 V AC bis 152 V AC, wenn der Spannungsbereichsschalter
LINE VOLTS auf die Stellung 99-132 V eingestellt ist und von 198 V AC
bis 264 V AC, wenn er auf 198-264 V eingestellt ist.
KÜHLUNG
Der Typ 528 wird durch Konvektion gekühlt.
GESTELLAUSFÜHRUNG
Der Monitor kann in ein Standard 19 Zoll-Gestell montiert werden.
-1-
BESCHREIBUNG
