Inhaltszusammenfassung für Alphabad Novum

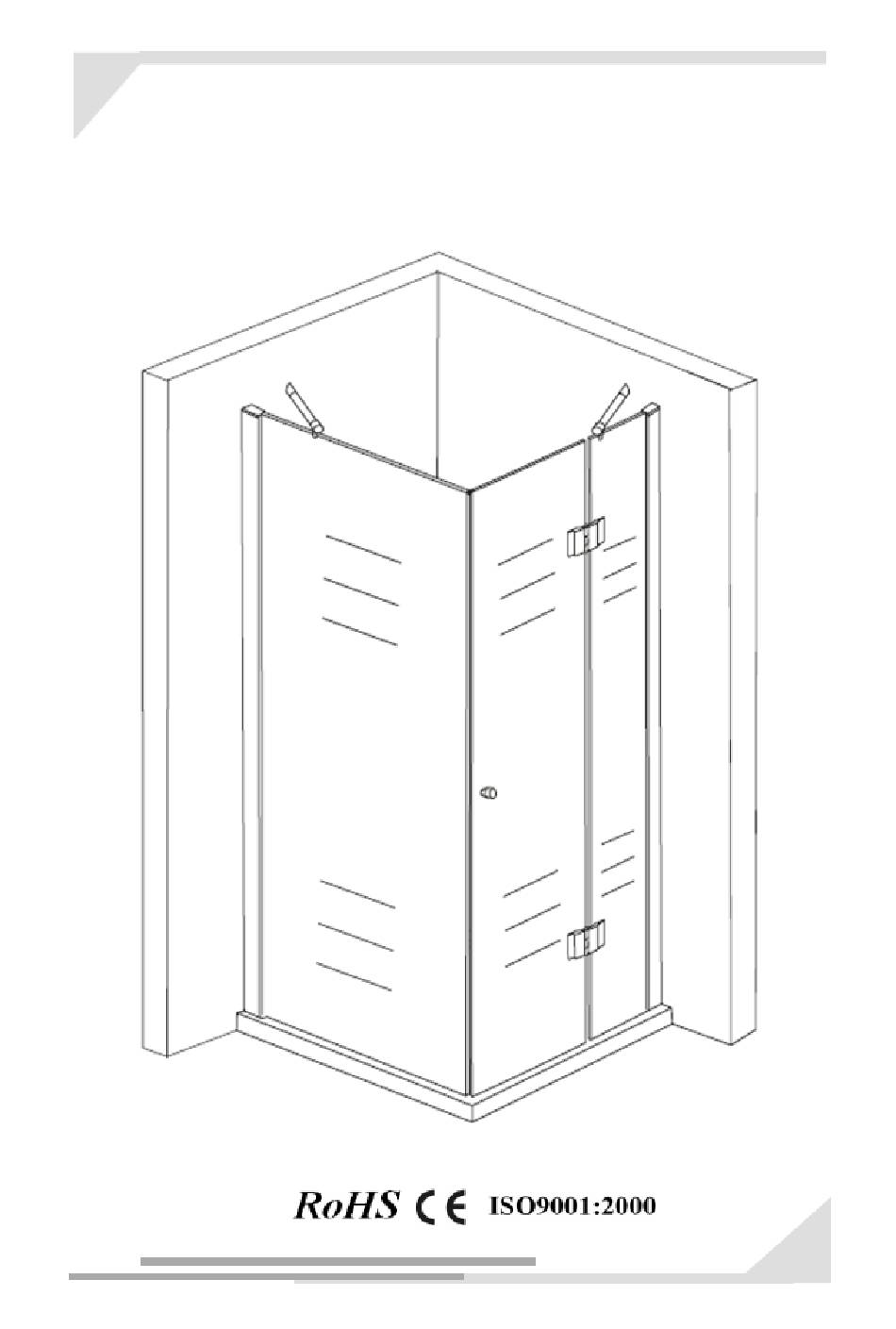

- Seite 1 Montageanleitung...
- Seite 2 Benötigtes Werkzeug Teileliste...
- Seite 3 Zeichnen Sie die Montagelinien an Maße Wandprofil 800 x 800 mm Vorbohrung 770 mm 770 mm 900 x 900 mm Vorbohrung 870 mm 870 mm 1000 x 1000 mm Vorbohrung 970 mm 970 mm 900 x 750 mm Vorbohrung 870 mm 720 mm 1000 x 800 mm Vorbohrung...
- Seite 4 1. Platzieren Sie die Duschtasse mit Hilfe einer Wasserwaage 2. Stellen Sie die Wandprofile vertikal auf, die Vorbohrungen müssen sich auf der Montagelinie befinden, markieren Sie die Bohrlöcher 3. Bohren Sie an der Markierung und setzen Sie die Dübel in die Wand 4.
- Seite 5 1. Bringen Sie gemäß nachfolgendem Bild die Magnetdichtungen und die Zwischendichtung an den jeweiligen Gläsern an 2. Passen Sie die untere Tür-Dichtung an, die Magnetleisten werden von oben auf „stoß“ gesenkt...
- Seite 6 Führen Sie die feststehenden Glas-Elemente in die jeweiligen Wand-Profile (der Anschlag ist frei wählbar) Bitte achten Sie beim aufstellen der Gläser immer auf eine weiche Unterlage bzw. lassen Sie den Kantenschatz am Glas...
- Seite 7 Schrauben Sie die Scharniere an das kleine feststehende Element gemäß Bild...
- Seite 8 Verschrauben Sie das Tür-Glas mit den Scharnieren...
- Seite 9 Installieren Sie die Stabilisationsstangen wie abgebildet...
- Seite 10 1. Bohren Sie an den vorgesehenen Stellen durch das Wandprofil und fixieren Sie die feststehenden Elemente gemäß dem nachfolgendem Bild 2. Bingen Sie die Abdeckleiste zwecks Verdeckung der Verschraubung an (wird ein geklinkt)
- Seite 11 Kleben Sie die Schwallleiste entsprechend der Abbildung mittels Silikon vor der Tür auf die Duschwanne, ggf. auf den Fliesenboden...
- Seite 12 1. Installieren Sie die oberen Profil Abdeckungen entsprechend der Abbildung 2. Verschrauben Sie den Türknauf. 3. Versiegeln Sie die feststehenden Elemente mit Silikon sowie die Wandprofile von innen & außen...
