1.
Wasseraufbereitungsanlage und Steuerung für Schwimmbäder.
Wasseraufbereitung: Die Salzwasserelektrolyse erzeugt Chlor aus einer Salzwassergrundlage mit niedrigem
Salzgehalt. Die Elektrolysezelle erzeugt aus 3 g Salz pro Liter Natriumhypochlorit (flüssiges Chlor). Das Chlor
bekämpft und beseitigt Bakterien, Viren, Krankheitserreger und oxidiert im Wasser vorhandene organische Stoffe.
Das verbrauchte Natriumhypochlorit wandelt sich nach wenigen Stunden wieder in Salz um. Das System steuert
zentral alle Komponenten Ihres Pools und sorgt für eine effiziente Interaktion.

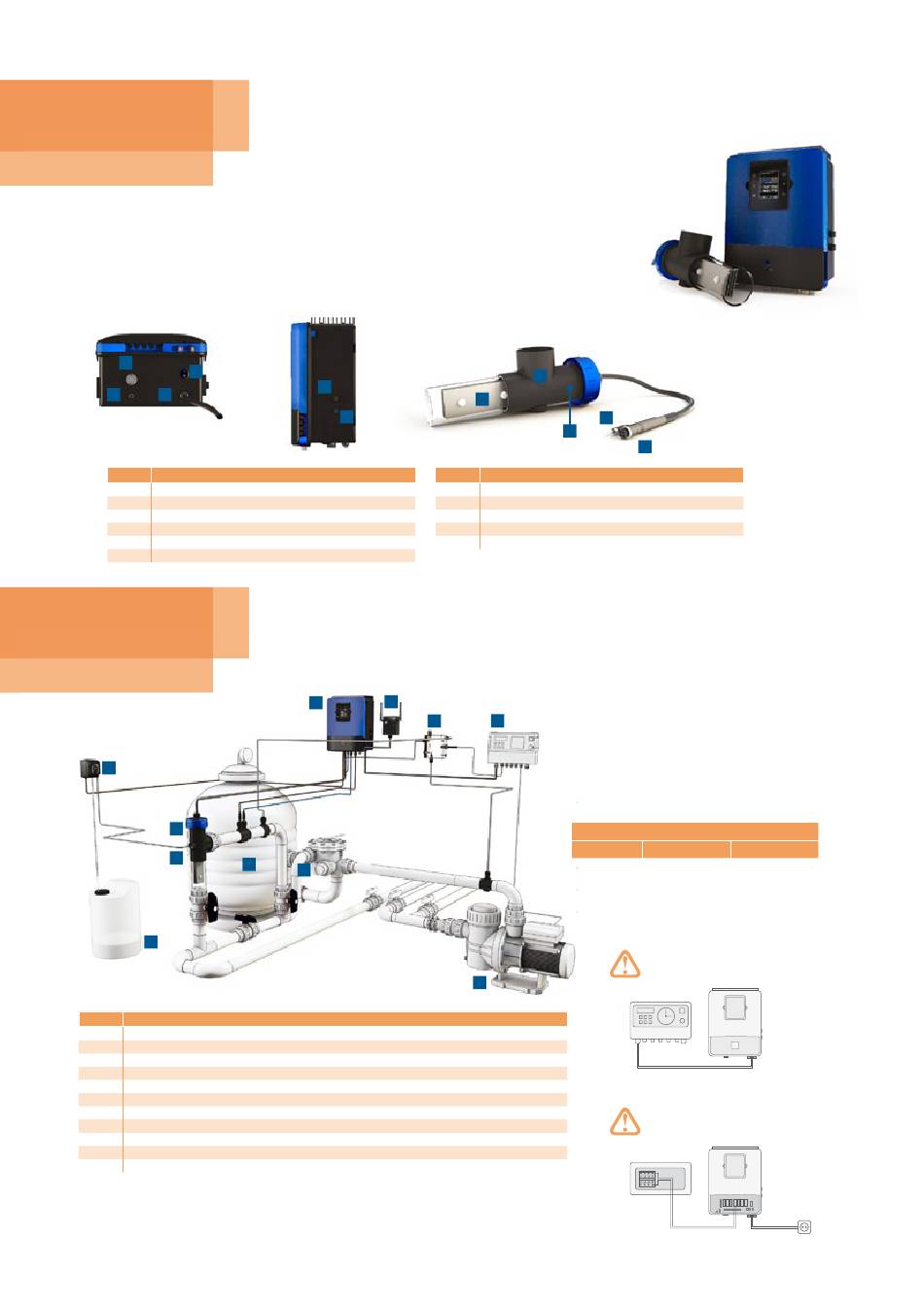

Elektronikbox
1
4
2 3
Pol. Beschreibung
1. Elektrolyse
2. RCA-Durchflussmesser
3. Hauptanschluss 230 V
4. Ein-/Aus-Schalter
5. 4 A-Sicherung für Gerät und Zelle
6. 4 A-Sicherungsrelais
2.
6
5
7
8
Pol. Beschreibung
1. Filtrationspumpentimer*
2. Silex/Glas/Algenfilter
3. Umwälzpumpe
4. Elektronikbox
5. Elektrolysezelle (immer in senkrechter Position)
6. Säuredosierpumpe (optional - für Modelle mit pH-Kontrolle)
7. Säure-Injektor (optional - für Modelle mit pH-Kontrolle)
8. Salzsäurebehälter (optional - für Modelle mit pH-Kontrolle, nicht im Lieferumfang enthalten)
9. Sonstige Poolausstattung
10. Modul RF oder RF / WIFI oder WIFI
11. Überprüfung des freien Chlors
2
/ Salzelektrolyse NEOSAL
Beschreibu
5
110-230V
6

Systeminstallation

10
4
2
9
Zelle
10
7
8
11
Pol. Beschreibung
7. Elektrolysezelle
8. RCA-Durchflussmesser
9. Zellenstecker
10. Zellengehäuse
11. Durchfluss-/Gasdetektor
Stromverbrauch
11 1
Es wird empfohlen, für Haushaltsgeräte einen
zeitverzögerten Schutzschalter 25 A und für
Industriegeräte einen zeitverzögerten Schutzschalter
40 A zu verwenden. Wenn die Stromversorgung mit
anderen Geräten geteilt wird, wenden Sie sich an einen
Techniker, um die Installation korrekt zu dimensionieren.
Produkt
SAL 16
3
9
Haushaltsgeräte
Maximalstromverbrauch g Cl /h
2
130 W 16
* Filtrationskontrolle durch
externen Timer
Filtrationsmodus:
„Manuell/EIN"
110-230 V
* Filtrationskontrolle durch internen
Timer
Filtrationsmodus:
Siehe Abschnitt
5 - Filtration in
der Allgemeinen
Installationsanleitung
Relais FILTERPUMPE 110-230 V
