Teileliste
1. Rahmenteile
2. Spannschäfte
3. Leinwandtuch
4. Verbindungsstück Mitte x 2
5. Verbindungsstück Ecken x 4
6. Wandhalter
7. M5x50 Schrauben
8. Dübel
9. M5x15 Schrauben
10. Stützstrebe
11. Adapter Stützstrebe
12. Klemmen
Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit dem Zusammenbau beginnen.
Zusammenbau

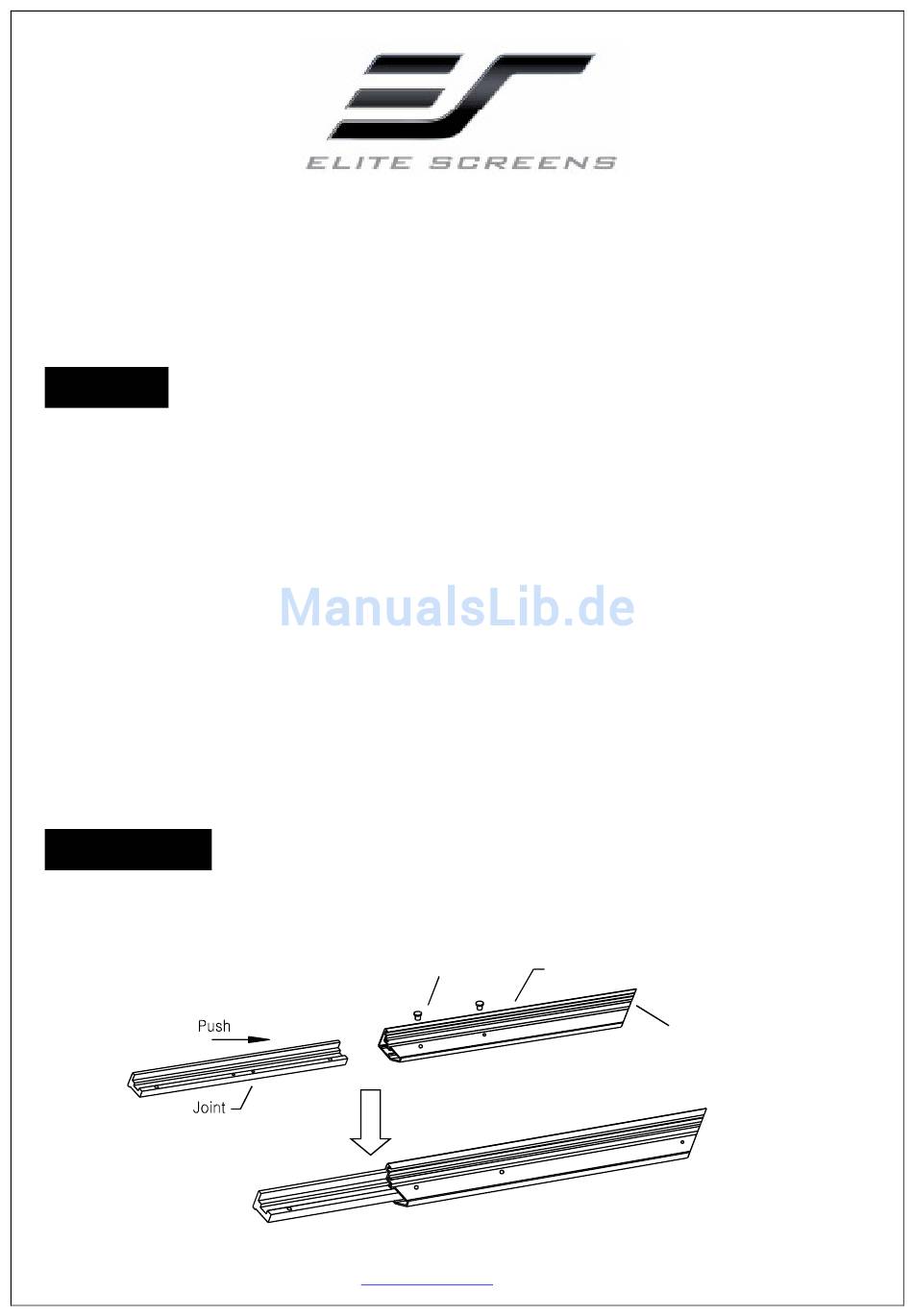

1. Verbindungsstück Mitte in einen 1/2 horizontalen Rahmen einführen und mit 2 M5x15 verschrauben
Rev.041014-JA
ezFrame &
Sable Frame Series
Rahmenleinwand
Gebrauchsanweisung
x 6 (4 x oben & unten + 2 x Seiten)
x 6 (4 x oben & unten + 2 x Seiten)
x 1
x 2 – 3 (je nach Modell)
x 6
x 6
x 16
x 1 – 2 (je nach Modell)
x 2 – 4 (je nach Modell)
x 60 – 180 (je nach Modell)
M5×15 Schrauben
www.elitescreens.com
½
horizontaler
Rahmen
Frame
Schräge
1
Werbung
Verwandte Anleitungen für Elite Screens ezFrame-Serie
Inhaltszusammenfassung für Elite Screens ezFrame-Serie
- Seite 1 ezFrame & Sable Frame Series Rahmenleinwand Gebrauchsanweisung Teileliste 1. Rahmenteile x 6 (4 x oben & unten + 2 x Seiten) 2. Spannschäfte x 6 (4 x oben & unten + 2 x Seiten) 3. Leinwandtuch 4. Verbindungsstück Mitte x 2 5.
- Seite 2 2. Die andere Hälft des horizontalen Rahmens mit dem Verbindungsstück Mitte verbinden und mit 2 M5x15 verschrauben.. Wiederholen Sie diese Schritte für den 2ten horizontalen Rahmen.. ½ langes Stück drücken Schräge Verbindung Horizntaler langer Rahmen Ziehen Sie die Schrauben noch nicht fest an. 3.
- Seite 3 Alle Teile zusammenstecken (Fig.2) Insert the exposed ends of the joint connectors into the short (vertical) frame and align the four corners so that they meet at perfect right angles Push M5×15 Schrauben Push Screw ( fig.2) Leinwandtuch befestigen 1. Das Tuch auf einer sauberen Fläche entrollen. Die Spannschäfte von allen 4 Ecken einführen ( fig.3) Spannschäfte (Vertikal) x 2 Spannschäfte (Horizontal) x 4 drücken...
- Seite 4 2. Legen Sie den Rahmen und das Tuch mit der Vorderseite auf eine saubere Oberfläche. 3. Das Tuch mittig ausrichten. Das Tuch ist etwas kleiner als der Rahmen, damit es ordentlich gespannt werden kann. 4. Die Klemmen befestigen (1) Fangen Sie an den Enden an A→ → → → B→ → → → C→ → → → D (Fig.4) (2) Fangen Sie wie unter Fig.
- Seite 5 (5) die nächsten Klemmen in der Mitte ② zwischen Andweren ① anbringen. (Fig.9) (Fig.9) (6) weiter mittig fortfahren ③ zwischen ①und ②und der Ecke. (Fig.10) (Fig.10) (7) weiter so fortfahren (4) Fig.11 (Fig.11) restlichen Klemmen aufbrauchen biss alles gut verspannt ist (Fig.12) (Fig.12) Schwarzes Tuch für die Rückseite nur ! bei Akustik Tüchern...
- Seite 6 Center Support Bard Den Adapter für die Stützstreben einschieben.. Adapter Stützstrebe Die Stützstrebe ca. mittig in den Rahmen stecken. ( Fig. 17 und Fig. 18 ). Diagonal models 135” and below use 1x Center Support Bar Zum einführen entfernen Stützstrebe push (Fig.
-
Seite 7: Installation
Installation 1. Suchen Sie sich eine geeignete Positon an der Wand aus, und markieren Sie die Stelle für die Halter. 2. Bohren Sie entsprechende Löcher. 3. Befestigen Sie die Halterungen. 2 Halterungen oben für Modelle bis 135” und 3 Halterungen oben bei Größen über 135” . 4.
