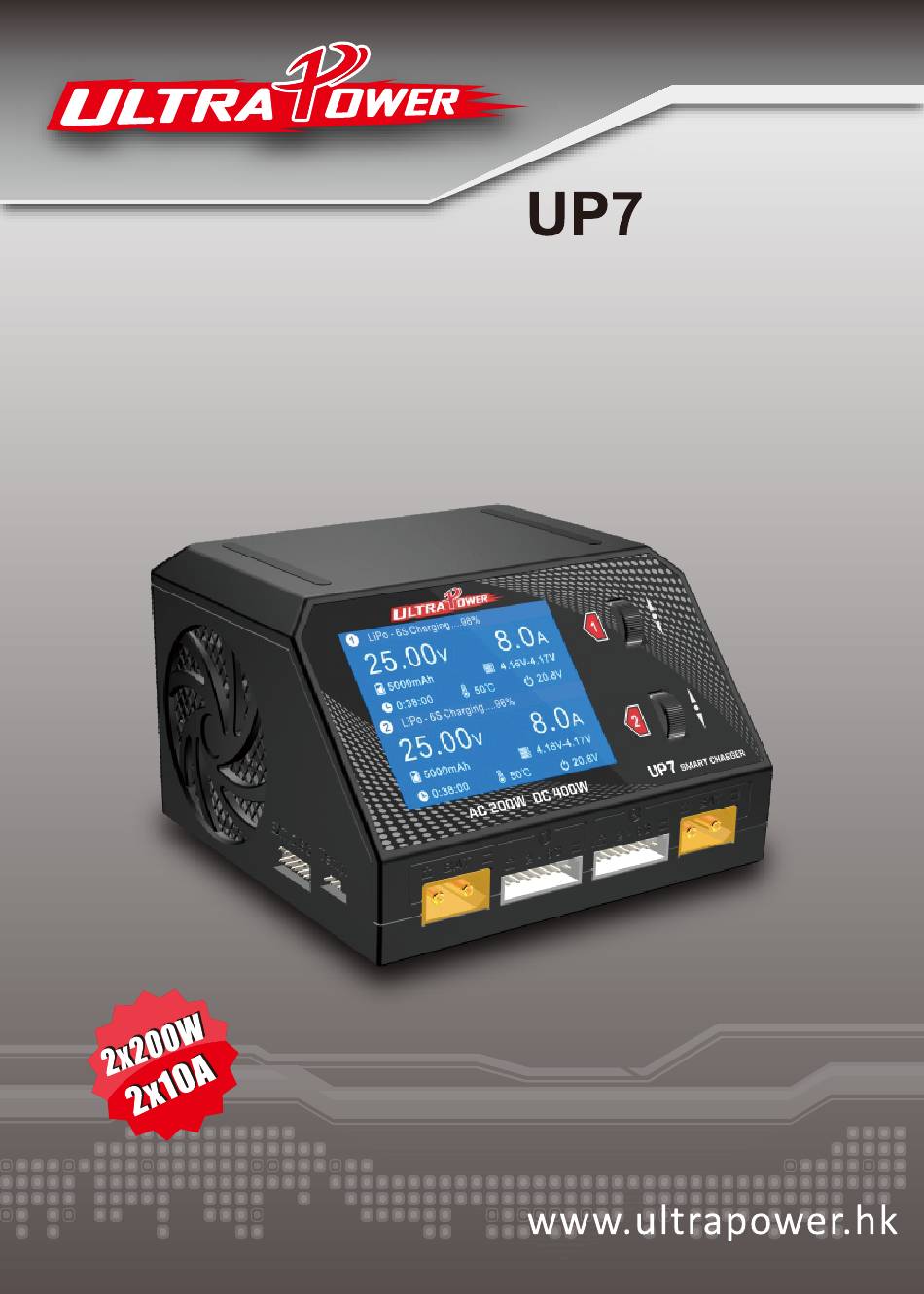

- Seite 1 Multifunktionsladegerät mit integrierter Stromversorgung BEDIENUNGSANLEITUNG...
-
Seite 2: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für den Kauf des UP7-Ladegeräts mit zwei Kanälen und intelligenter AC/DC-Ausgleichsfunktion von Ultra Power entschieden haben. Bei dem Produkt handelt es sich um ein Schnellladegerät, in das ein leistungsstarker Mikroprozessor und eine spezielle Software für den Betrieb implementiert ist. Lesen Sie sich vor der erstmaligen Inbetriebnahme des Produkts diese Bedienungsanleitung vollständig und aufmerksam durch, da sie eine... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Warn- und Sicherheitshinweise --------------------------------------------- 02 Technische Daten und Merkmale des Produkts ------------------------ 05 Standardparameter von Akkus ---------------------------------------------- 07 Ermitteln des Ladestroms ---------------------------------------------------- 08 Einrichtung und Verwendung ------------------------------------------------ 09 Display mit den Betriebsparametern --------------------------------------- 11 Menü mit den Systemeinstellungen ---------------------------------------- 13 Funktion der externen Entladung ------------------------------------------- 15 Informationen zu den Ladeanschlüssen ---------------------------------- 16 Warnungen und Fehlermeldungen ----------------------------------------- 17... -
Seite 4: Warn- Und Sicherheitshinweise
WARN- UND SICHERHEITSHINWEISE LESEN SIE SICH VOR DER ERSTMALIGEN VERWENDUNG DES PRODUKTS DIE GESAMTE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Die folgenden Warn- und Sicherheitshinweise dienen zu Ihrem Schutz. Beachten Sie sämtliche der in dieser Bedienungsanleitung aufgeführten Hinweise und Anweisungen, um einen ordnungsgemäßen Betrieb zu gewährleisten. DIE NICHTBEACHTUNG DIESER SICHERHEITSHINWEISE KANN DIE ENSTEHUNG EINES BRANDES, SACHSCHÄDEN UND/ODER VERLETZUNGEN NACH SICH ZIEHEN! - Seite 5 Sonneneinstrahlung noch starken Vibrationen oder Stößen ausgesetzt sind. ● Achten Sie STETS auf die richtige Polarität an den Ein- und Ausgangsanschlüssen. Der sichere Betrieb des UP7 ist bei einer Eingangsspannung von 100 – 240 V/AC bzw. 9 – 32 V/DC gewährleistet. ●...
- Seite 6 WARN- UND SICHERHEITSHINWEISE ● Sorgen Sie STETS dafür, dass die sich an der Unterseite des Ladegeräts befindlichen Lüftungsöffnungen nicht verdeckt sind, und vergewissern Sie sich, dass das Kühlgebläse ordnungsgemäß funktioniert. ● Lesen Sie sich vor der Verwendung SÄMTLICHE der sich auf dem Ladegerät und dem Akku befindlichen Warnhinweise und Anweisungen sorgfältig durch.
-
Seite 7: Technische Daten Und Merkmale Des Produkts
TECHNISCHE DATEN UND MERKMALE DES PRODUKTS 2,4-Zoll-IPS- Display Einstellrad Anschluss für ext. Entladung Akkuanschluss Akkuanschluss Temperatursensor Ausgleichsbuchse Ausgleichsbuchse AC-Netzeingang (100 – 240 V) PC-Schnittstelle Temperatursensor DC-Netzeingang (9 – 32 V) ● Einstellrad für Kanal 1 Kurz drücken: Aufrufen der Einstellungen für Kanal 1/Bestätigen der aktuellen Einstellungen Gedrückt halten: Aufrufen der Systemeinstellungen/Abbrechen des aktuellen Vorgangs... -
Seite 8: Technische Daten
TECHNISCHE DATEN UND MERKMALE DES PRODUKTS Technische Daten: Eingangsspannung: 100 – 240 V/AC, 9,0 – 32,0 V/DC Ausgangsspannung: 0,1 – 30 V Ladestrom: 0,1 – 10,0 A x 2 Entladestrom: Kanal 1: 0,1 – 2,0 A/0,1 – 15,0 A (Betriebsart für externe Entladung) Kanal 2: 0,1 –... -
Seite 9: Standardparameter Von Akkus
STANDARDPARAMETER VON AKKUS Ni-Cd/Ni-Mh Li-Fe Li-Ion Li-Po Li-Hv Nennspannung 1,20 V 2,00 V 3,20 V 3,60 V 3,70 V 3,80 V Ladeschlussspannung 1,40 V 2,40 V 3,60 V 4,10 V 4,20 V 4,35 V Speicherspannung nicht unterstützt nicht unterstützt 3,30 V 3,70 V 3,80 V 3,90 V... -
Seite 10: Ermitteln Des Ladestroms
ERMITTELN DES LADESTROMS Es ist von entscheidender Bedeutung, dass Sie sich stets sicher sind, wie hoch der Ladestrom für das zu ladende Akkupack maximal sein darf. Ein zu hoher Ladestrom kann eine erhebliche Verringerung der Lebensdauer des Akkus und in schweren Fällen die Entstehung eines Brandes oder eine Explosion nach sich ziehen. -
Seite 11: Einrichtung Und Verwendung
Gerät anschließen müssen. Bei Lithium-Akkus empfehlen wir Ihnen, STETS die Ausgleichsleitungen anzuschließen und eine Ausgleichsladung durchzuführen. Zwar ist mit dem UP7 auch das Laden ohne die Ausgleichsfunktion möglich, dennoch ertönt stets ein Warnton, der Sie darauf hinweist, dass der Ausgleichsanschluss nicht in Verwendung ist. -
Seite 12: Instandsetzen Eines Zu Stark Entladenen Lithium-Akkus
Instandsetzen eines zu stark entladenen Lithium-Akkus ● Stellt das UP7 fest, dass die interne Zellenspannung für den Beginn eines sicheren Ladevorgangs zu niedrig ist, legt es automatisch einen Ladestrom von 0,5 A fest. Das Gerät behält den Ladestrom bei, bis die Spannung auf ein sicheres Niveau angestiegen ist, das einen höheren... -
Seite 13: Display Mit Den Betriebsparametern
DISPLAY MIT DEN BETRIEBSPARAMETERN Anzahl der Akkuzellen Betriebsart Akkutyp Akkukapazität in Prozent Akkuspannung Lade-/Entladestrom Akkukapazität Bereich der Zellenspannung Eingangsspannung Lade-/Entladedauer Temperatur Scrollen Sie mit dem Einstellrad Wenn Sie während des Ladevorgangs mit dem Einstellrad nach oben oder unten scrollen, werden Ihnen in der unteren Hälfte des LC-Displays abwechselnd die Spannung und der Innenwiderstand der einzelnen Zellen oder die aktuellen Betriebsparameter angezeigt. - Seite 14 DISPLAY MIT DEN BETRIEBSPARAMETERN Auf dem 2,4"-IPS-Display werden Ihnen die Betriebszustände der beiden Kanäle gut sichtbar in Echtzeit angezeigt. Sowohl die Konfigurierung als auch der Betrieb der beiden Ausgangskanäle erfolgt unabhängig voneinander, wodurch eine gegenseitige Beeinträchtigung ausgeschlossen ist. Sämtliche der Einstellungen lassen sich Ihren Anforderungen anpassen, wodurch Sie z.
-
Seite 15: Menü Mit Den Systemeinstellungen
Eingangsleistung die maximale Betriebsleistung (450 W) des Ladegeräts nicht erreichen können, müssen Sie diesen Wert zur Gewährleistung eines stabilen und sicheren Betriebs des UP7 an die für das Ladegerät verwendete Eingangsstromquelle anpassen. Bei Verwendung eines Gleichstromnetzteils, das z. B. 20 V/10 A bereitstellt, ist dieser Wert auf 200 W (P = U x I) einzustellen. - Seite 16 MENÜ MIT DEN SYSTEMEINSTELLUNGEN MIN Input Voltage (MIN. Eingangsspannung): Sollten Sie einen Akku als Eingangsstromquelle verwenden, kann diese Einstellung den Akku vor einer Tiefentladung schützen. Stellt das Ladegerät fest, dass die Eingangsspannung niedriger als der eingestellte Wert ist, unterbricht es den aktuellen Vorgang und zeigt Ihnen die Meldung „DC IN TOO LOW“...
-
Seite 17: Funktion Der Externen Entladung
Entladung von Akkus gerecht zu werden. Schließen Sie das externe UP-D200-Entladegerät mit einer Entladeleistung von 200 W an das UP7 an, profitieren Sie von einer deutlich höheren Geschwindigkeit bzw. einer deutlich kürzeren Dauer des Entladevorgangs. Im Vergleich zu herkömmlichen Entladegeräten findet beim UP7 während des Entladevorgangs ein Ausgleich bzw. -
Seite 18: Informationen Zu Den Ladeanschlüssen
INFORMATIONEN ZU DEN LADEANSCHLÜSSEN Das Ladegerät ist mit zwei Kanälen ausgestattet, über die es jeweils einen Ladestrom von bis zu 10 A ausgibt. Die beiden Kanäle arbeiten unabhängig voneinander bzw. haben keinerlei Einfluss aufeinander und unterstützen das gleichzeitige Laden von zwei verschiedenen Akkutypen (Li-Po, Li-HV, Li-Ion, Li-Fe, Ni-Mh, Ni-Cd und Bleisäure). -
Seite 19: Warnungen Und Fehlermeldungen
WARNUNGEN UND FEHLERMELDUNGEN ● Fehlermeldung bei nicht ordnungsgemäßem Anschluss des Akkus Trennen Sie zunächst einmal alle Stecker. Schließen Sie sie dann ordnungsgemäß und unter Berücksichtigung der korrekten Polarität wieder an. Vergewissern Sie sich, dass die Stecker weder Schmutz und Fett noch Anzeichen von Oxidation aufweisen. ●... - Seite 20 Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
-
Seite 21: Haftungsausschluss
Dieses Ladegerät ist ausschließlich für die Verwendung mit den in dieser Bedienungsanleitung genannten Akkutypen konzipiert und zugelassen. Ultra Power übernimmt keine Haftung für Verletzungen oder Schäden, die sich aus der Verwendung des Ladegeräts für einen anderen als den vorgesehenen Zweck ergeben. - Seite 22 Hergestellt von Ultra Power Technology Limited www.ultrapower.hk E-Mail: info@ultrapower.hk...
