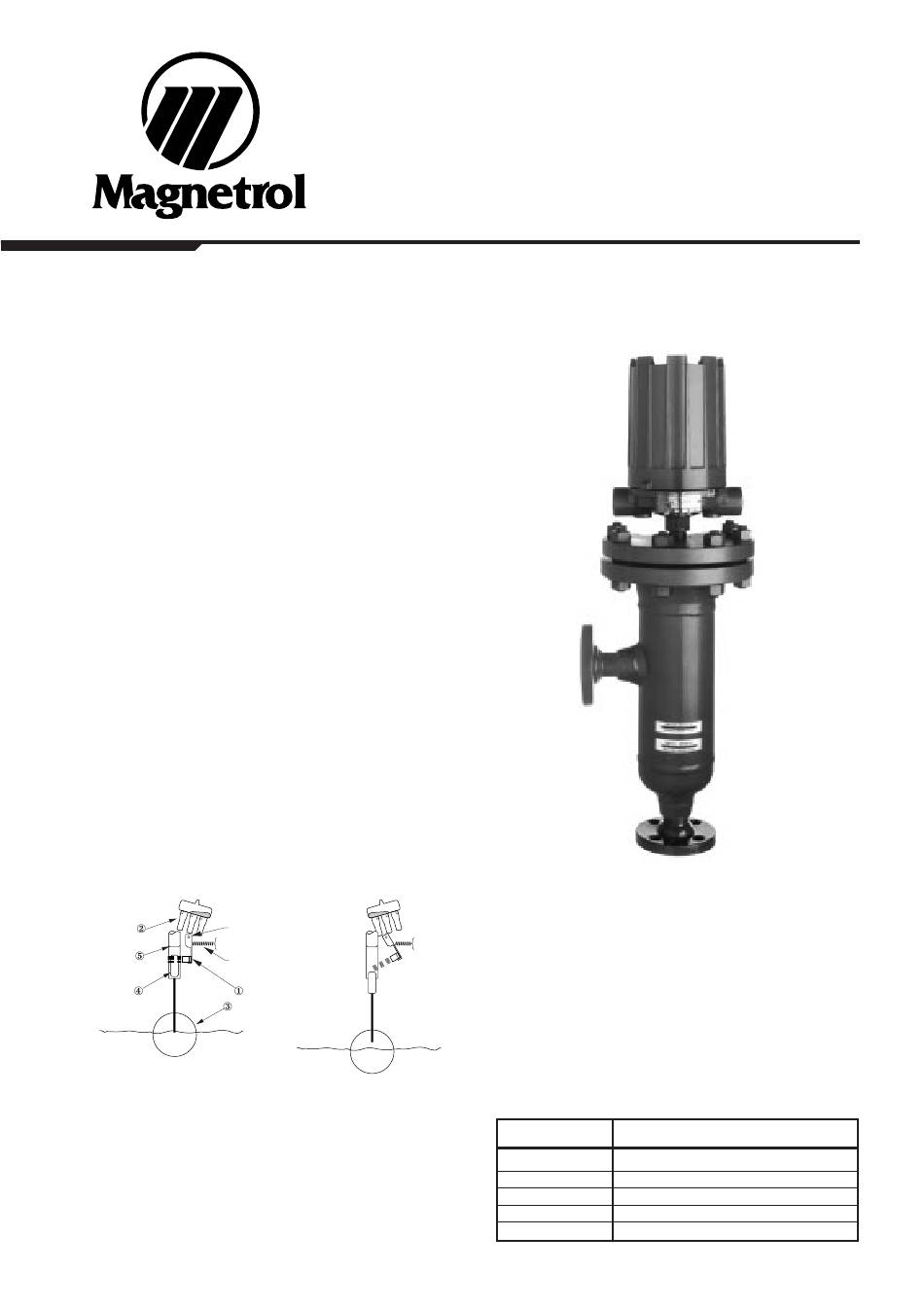

MONTAGE UND BEDIENUNGSANLEITUNG
BESCHREIBUNG
Schwimmer Füllstandgrenzschalter von Magnetrol ermögli-
chen dem industriellen Anwender eine große Auswahl an
Alarm- und Überwachungsfunktionen. B60 Füllstandgrenz-
schalter besitzen ein geflanschtes Bezugsgefäß für seitliche
Montage und können mit bis zu 3 Schaltpunkten ausgeführt
werden. Bedient werden alle Anwendungen, auch mit
schäumenden, rückströmenden oder turbulenten Flüssig-
keiten. Weitere Vorteile liegen in der hohen Druck- und Tem-
peraturbeständigkeit sowie in der äußerst zuverlässigen
Funktion und Betriebssicherheit. B60 Füllstandgrenzschal-
ter sind in EEx i oder in EEx d ausgeführt und können
sowohl für Standard- wie auch für Ex Anwendungen einge-
setzt werden. Die Angaben in den Zertifikaten sind zu
berücksichtigen.
FUNKTIONSPRINZIP
Ein Dauermagnet (1) ist drehbar gelagert und betätigt über
einen Mechanismus ein Schaltermodul (2). Der Schwimmer
(3) ist über das Schwimmergestänge mit einem magneti-
schen Anziehungskörper (4) verbunden und bewegt diesen in
Abhängigkeit des Füllstandes in den, oder aus dem schal-
terauslösenden Magnetfeldbereich. Ein nicht magnetisches
Führungsrohr (E-Tube) (5) trennt dabei hermetisch das
komplette Schaltermodul von allen benetzten Teilen. Bei
"Hochniveau" wird der drehbar gelagerte Dauermagnet (1)
vom magnetischen Anziehungskörper (4) fest an das
Führungsrohr (E-Tube) herangezogen und somit ein Schalt-
vorgang im Schaltermodul ausgelöst. Bei "Tiefniveau"
erfolgt eine Rückschaltung, indem der Dauermagnet durch
eine Rückholfeder wieder in Ruhestellung gebracht wird.
Drehpunkt
Rückholfeder
Schaltzustand
bei "Hochniveau"
VERPACKUNG
Gerät vorsichtig auspacken. Alle Teile auf Schäden untersu-
chen. Eventuelle Transportschäden innerhalb von 24 Stun-
den dem Spediteur mitteilen. Packschein mit dem Lieferauf-
trag vergleichen. Seriennummer überprüfen und für spätere
Bestellung von Ersatzteilen notieren.
®
Schaltzustand
bei "Tiefniveau"
B60
Schwimmer Füllstandgrenzschalter
mit geflanschtem Bezugsgefäß
für Flüssigkeiten
ZERTIFIKATE
Behörde
Bescheinigungen
CENELEC
EEx ia IIC T6
CENELEC
EEx d IIC T6
TÜV
TRB/TRD (Druckbehälterverordnung)
Lloyd's Register
ENV 1, 2 und 3
FM, CSA
Class I, Class II etc, auf Anfrage
