FOREST SHUTTLE AC Installationsanleitung Seite 2

Bestimmen des Installationsmodus des
Der Shuttle® AC-Motor kann auf zwei Arten angeschlossen werden:
1. Fernsteuerungsmodus.
Sowohl braune als auch schwarze Drähte sind mit einer kontinuierlichen Phase verbunden. Der blaue Draht ist mit
Neutral verbunden, gelb/grün mit Erde. Der Motor reagiert auf eine Forest RF-Fernbedienung oder einen RF-
Wandschalter, auch auf manuellen Betrieb (Touch Impulse).
Die Öffnungsbegrenzung kan in diesem modus angepasst werden.

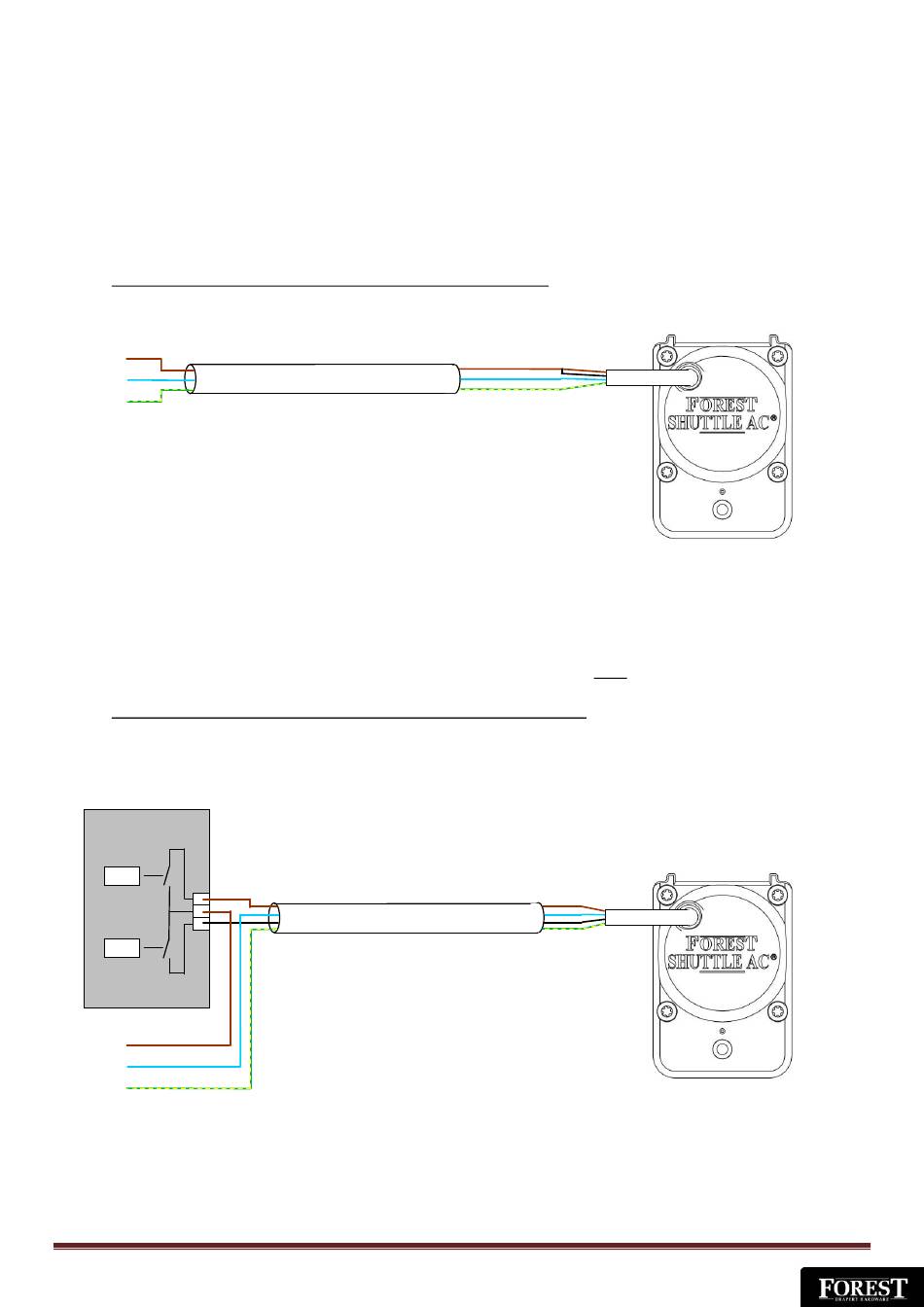

Anschlussdiagramm:
L
N
PE
* Es ist wichtig, das Erdungskabel anzuschließen
2. Gebäudeautomationsmodus.
Wenn die Phase mit dem braunen oder schwarzen Kabel Kontakt aufnimmt (mit einem Haus- /
Gebäudeautomationssystem, Hausautomationssystem, Schalter), öffnet oder schließt der Motor den Vorhang.
Wenn der Kontakt unterbrochen ist, stoppt der Vorhang. Motor reagiert nicht auf Fernbedienung oder Touch
Impulse.
Die Öffnungsbegrenzung kan in diesem modus nicht angepasst werden. Festlegen der Endpositionen: Seite 6.
Anschlussdiagramm:
Gebäudeautomationssystem
L
N
PE
* Es ist wichtig, das Erdungskabel anzuschließen
2 │ Installationsanleitung Forest Shuttle AC
