Inhaltszusammenfassung für Bals VARIABOX

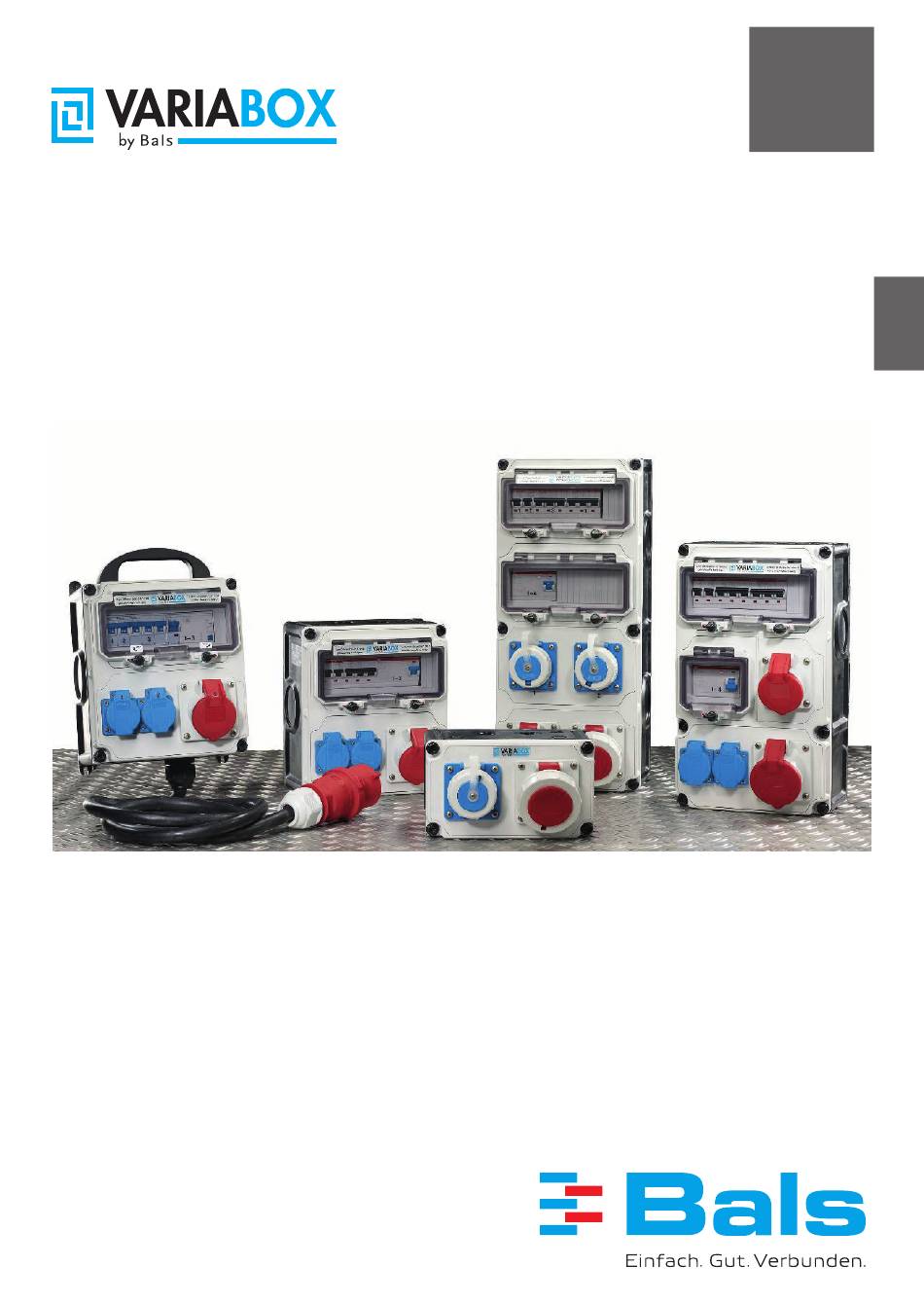

- Seite 1 Montage- und Betriebsanleitung VARIABOX 60003205 Ausgabe 11.2016 2016-11-10...
- Seite 2 Montage- und Betriebsanleitung VARIABOX Inhaltsverzeichnis Zu dieser Anleitung Struktur der Warnhinweise Verwendete Symbole Verwendete Signalwörter Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Verpackung und Transport Verpackung Transport Aufbau und Funktion Montage und Betrieb Öffnungsrichtung des Gehäusedeckels vertauschen Wandmontage Anschluss der Zuleitung Routinekontrollen Reinigung und Pflege Störungen und Behebung...
- Seite 3 Montage- und Betriebsanleitung VARIABOX Zu dieser Anleitung Diese Anleitung – beschreibt die Installation und den Betrieb der VARIABOX von Bals Elektrotechnik GmbH & Co. – ist Bestandteil einer jeden VARIABOX und ist während der Lebensdauer des Produkts aufzube- wahren – muss vor Gebrauch und vor Beginn aller Arbeiten sorgfältig gelesen und verstanden werden.
- Seite 4 Montage- und Betriebsanleitung VARIABOX Verwendete Symbole Generelle Warnung vor einer Gefahrenstelle Warnung vor gefährlicher elektrischer Spannung Hinweis Verwendete Signalwörter Alle Warnhinweise in dieser Anleitung sind deutlich hervorgehoben. Bei Warnhinweisen werden folgen- de Signalwörter verwendet: GEFAHR Warnt vor Gefahren, die zu ernsthaften Verletzungen oder zum Tod führen, wenn die Anweisun- gen nicht befolgt werden.
- Seite 5 Werkseitige Kennzeichnungen an der VARIABOX dürfen nicht entfernt, verändert oder unkenntlich ge- macht werden. Schutz vor Fremdkörpern und Witterungseinflüssen Die VARIABOX entspricht entweder der Schutzart IP44, IP54 oder IP67 gemäß DIN EN 60529 (VDE 0470-1), (abhängig von der jeweiligen Ausführung, siehe Aufbau und Funktion 8]). Dabei bedeuten im Einzelnen: –...
- Seite 6 – Die VARIABOX muss von qualifiziertem Fachpersonal ordnungsgemäß installiert, gewartet und entsprechend den Gesetzen, Verordnungen und Normen in Betrieb genommen werden. – Decken Sie die VARIABOX niemals ab, um entstehende Stauwärme und damit Brandgefahr zu vermeiden. – Halten Sie leicht entzündbare und explosive Stoffe von der VARIABOX fern.
- Seite 7 Montage- und Betriebsanleitung VARIABOX Verpackung und Transport Verpackung Verpackungsmaterialien sind wertvolle Rohstoffe und können wiederverwertet werden. Führen Sie deshalb die Verpackungsmaterialien der VARIABOX dem Verwertungskreislauf zu. Wenn dies nicht möglich ist, entsorgen Sie die Verpackungsmaterialien entsprechend den geltenden örtlichen Vor- schriften. Transport Prüfen Sie Ihre Lieferung auf Vollständigkeit und Unversehrtheit.
- Seite 8 Variable Befestigungen Sicherungsfeld Knebel Sichtfenster (OTC-Klappe) Sicherungsfeld CEE-Steckdose Schutzkontaktsteckdose FI-Schutzschalter Knebel Sichtfenster (OTC-Klappe) FI-Schutzschalter Jede VARIABOX besteht aus den Komponenten 1 bis 5. Alle anderen Komponenten variieren, abhän- gig von der Ausführung, in Anzahl und Art. (11.2016) 8 / 20...
- Seite 9 Montage- und Betriebsanleitung VARIABOX Das Typenschild an der linken Gehäuseseite zeigt die technischen Daten der VARIABOX, wie in der un- ten stehenden Abbildung anhand eines Beispiels dargestellt. Artikelnummer Bemessungsspannung Bemessungsstrom der Kombination Bemessungsbelastungsfaktor Produktnorm Bedingter Bemessungskurzschlussstrom Bemessungsstoßspannungsfestigkeit Schutzart Nennfrequenz Maße Gewicht (11.2016)
- Seite 10 Montage- und Betriebsanleitung VARIABOX Montage und Betrieb Die VARIABOX kann als Wandkombination oder als Mobilverteiler eingesetzt werden. Der Anschluss der Zuleitung erfolgt in beiden Fällen in gleicher Weise (siehe Anschluss der Zuleitung 13]). Die OTC-Klappen können mit der Schlossgarnitur (als Zubehör separat erhältlich) an den dafür vorge- sehenen Öffnungen sicher verschlossen werden.
- Seite 11 Montage- und Betriebsanleitung VARIABOX Wandmontage Für den Einsatz als Wandkombination muss die VARIABOX mit Dübeln und Schrauben an der Wand befestigt werden (Befestigungsset in unserem Zubehör erhältlich). Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung. Zum einen können die Außenbefestigungen ver- wendet werden, wie nachfolgend beschrieben.
- Seite 12 Das Versorgungskabel kann sowohl von unten als auch von oben in die VA- RIABOX geführt werden. 7. Setzen Sie die VARIABOX mit den Außenbefestigungen auf die unteren Schrauben. 8. Schrauben Sie die VARIABOX an den vier Außenbefestigungen an die Wand.
- Seite 13 5. Entmanteln Sie das Kabel und entfernen Sie die Isolation von den Leitungsadern. 6. Schließen Sie die Adern an der Klemmleiste an. 7. Schließen Sie den Deckel der VARIABOX und ziehen Sie die unverlierbaren Schrauben fest. (11.2016) 13 / 20...
- Seite 14 Prüfen Sie das Gerät einschließlich der Klappen und Sichtfenster auf äußerlich sichtbare Beschädigun- gen. Bei festgestellten Beschädigungen informieren Sie eine Elektro-Fachkraft. Alle sechs Monate Falls in der jeweiligen Ausführung der VARIABOX ein FI-Schutzschalter eingebaut ist, muss er regel- mäßig geprüft werden. Die Prüfintervalle hängen auch vom Anwendungsfall ab und können abwei- chen.
- Seite 15 Montage- und Betriebsanleitung VARIABOX Reinigung und Pflege Eine Reinigung wird nach Bedarf empfohlen. Verwenden Sie dazu ein trockenes Tuch, bei starker Ver- schmutzung ein feuchtes. GEFAHR Elektrische Spannung Das Gerät enthält Teile, die unter lebensgefährlich hoher Spannung stehen. 1. Ziehen Sie vor der Reinigung die Stecker zu den Verbrauchern ab.
- Seite 16 Wenn einer der angeschlossenen Verbraucher nicht mehr mit Spannung versorgt wird, gehen Sie wie folgt vor: 1. Ziehen Sie den entsprechenden Stecker aus der VARIABOX. 2. Überprüfen Sie, ob ggf. das zuständige Sicherungselement bzw. der FI-Schutzschalter ausge- löst hat. Ist dies der Fall, fahren Sie mit Schritt 3 fort, andernfalls informieren Sie eine Elekt- ro-Fachkraft.
- Seite 17 Montage- und Betriebsanleitung VARIABOX 5. Schalten Sie das Sicherungselement bzw. den FI-Schutzschalter ein. 6. Lösen die Sicherungselemente erneut aus, liegt der Fehler in der VARIABOX. Fahren Sie mit Schritt 7 fort. Lösen die Sicherungselemente nicht aus, fahren Sie mit Schritt 9 fort.
- Seite 18 Führen Sie eine ausgediente VARIABOX dem Recycling oder der ordnungsgemäßen Entsorgung zu. Beachten Sie dabei stets die örtlichen Vorschriften. Die VARIABOX gehört nicht in den Hausmüll. Mit einer ordnungsgemäßen Entsorgung werden Um- weltschäden und eine Gefährdung der persönlichen Gesundheit vermieden.
- Seite 19 Montage- und Betriebsanleitung VARIABOX (11.2016) 19 / 20...
- Seite 20 Tel.: 0 27 23 / 7 71-0 Fax: 0 27 23 / 7 71-1 77 E-Mail: info@bals.com Weitergabe an Dritte nur mit Genehmigung der Fa. Bals Elektrotechnik GmbH & Co. KG. Alle Rechte vorbehalten. Nur gültig zum Zeitpunkt des Ausdrucks. Bei Wiederverwendung aktualisieren.
