Inhaltszusammenfassung für Pfeiffer Vacuum CP 400

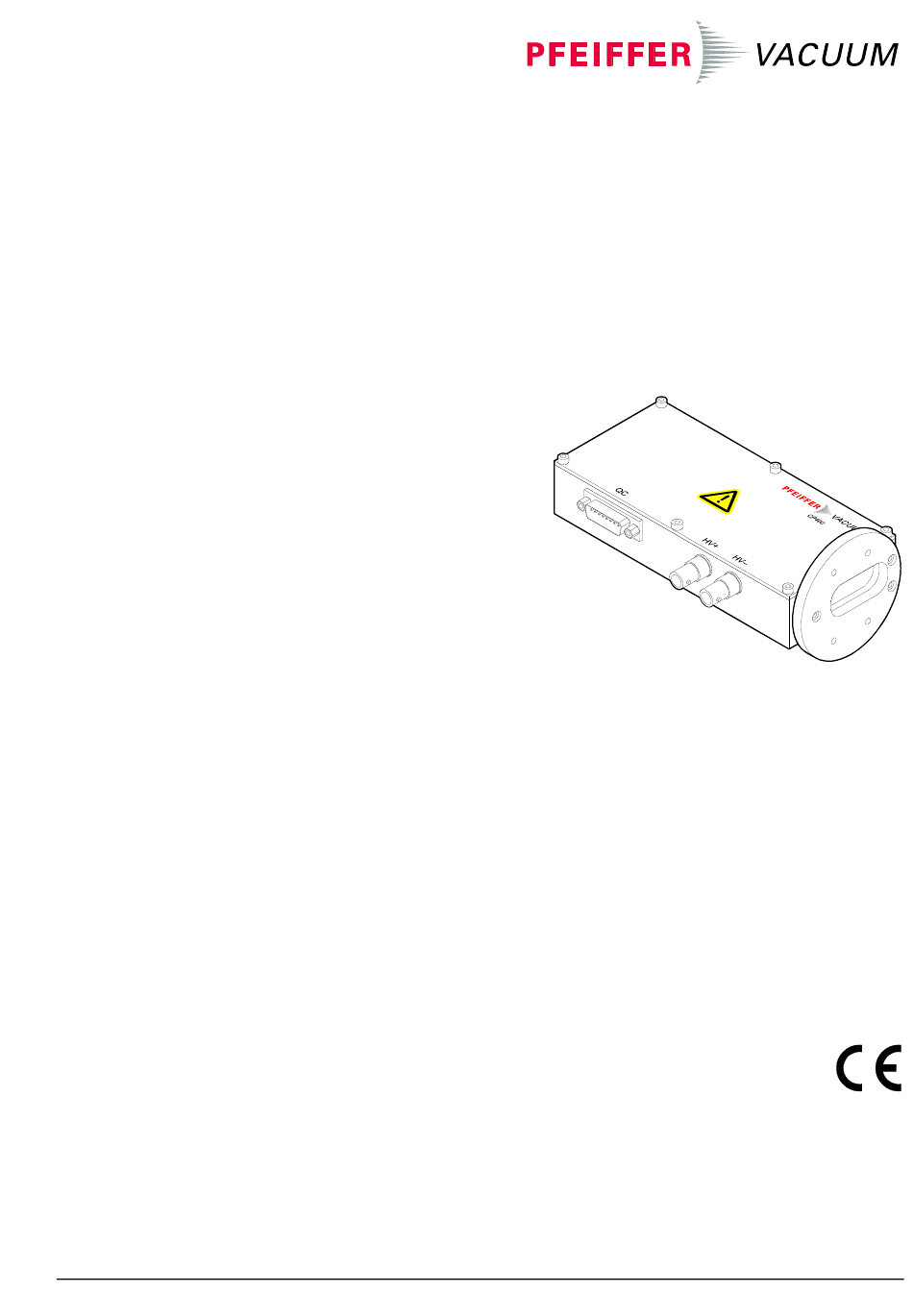

- Seite 1 Betriebsanleitung Ionenzähler-Vorverstärker CP 400 BG 805 812 BD (0206)
- Seite 2 Sie finden die Artikelnummer (PN) auf dem Typenschild. Technische Änderungen ohne vorherige Anzeige sind vorbehalten. Bestimmungsgemässer Der CP 400 wird als Vorverstärker für den Ionenzählbetrieb bei den Analysator- typen QMA 400 und QMA 125 mit 90° off axis SEV eingesetzt. Gebrauch...
- Seite 3 Inhalt Produktidentifikation Gültigkeit Bestimmungsgemässer Gebrauch Beschreibung 1 Sicherheit 1.1 Verwendete Symbole 1.2 Personalqualifikation 1.3 Grundlegende Sicherheitsvermerke 1.4 Verantwortung und Gewährleistung 2 Technische Daten 3 Einbau 3.1 Montage 3.2 Demontage 4 Betrieb 5 Instandhaltung 6 Fehlersuche 7 Produkt lagern 8 Produkt zurücksenden 9 Produkt entsorgen Kontaminationserklärung Für Seitenverweise im Text wird das Symbol (®...
- Seite 4 Beachten Sie beim Umgang mit kontaminierten Teilen die einschlägigen Vorschriften und halten Sie die Schutzmassnahmen ein. Geben Sie die Sicherheitsvermerke an alle anderen Benutzer weiter. 1.4 Verantwortung und Pfeiffer Vacuum übernimmt keine Verantwortung und Gewährleistung, falls der Betreiber oder Drittpersonen Gewährleistung ·...
- Seite 5 2 Technische Daten Spannungsversorgung +12 … 15 VDC, 120 mA V– –12 … 15 VDC, 50 mA Pulseingang Pulsbreite 10 ns typ. Doppelpulsauflösung 20 ns £ Eingangsimpedanz 50 W minimale Pulshöhe 1 mV an 50 W Eingangschutz vor Hochspannungsüberschlag im SEV Pulsausgang ECL Pegel Komplementär (OUT–, OUT+)
- Seite 6 Anschlüsse Flanschstecker geeignet für QMA 400 und QMA 125 mit 90° off axis SEM Hochspannungsanschluss Steckertyp SHV Chassisbuchse Betriebsspannung 3.5 kV nom. 4.0 kV max. SEM-Spannung (DHV+/HV-) 6.7 kV nom. 7.0 kV max. HV+ bezogen auf QMG-GND 6.0 kV nom. 6.5 kV max.
- Seite 7 (nach VDE 0411 Teil 1 10.73 35.1a und IEC 348 1978 9.5.1a 3.1 Montage GEFAHR Entfernen Sie alle Kabel von Analysator und CP 400, bevor Sie die Abdeckungen öffnen. Der Betrieb mit offener Abdeckung ist nicht erlaubt. WARNUNG Der CP 400 ist für den Einsatz in sauberen, trockenen Räumen vor- gesehen.
- Seite 8 Lösen Sie die drei Schrauben (C) so weit, dass der volle Querschnitt der Buchsen freigegeben wird. Schieben Sie den CP 400 sorgfältig auf die Durchführungen. Befestigen Sie den CP 400 mit den vier Schrauben (B) samt Sicherungsscheiben. Beachten Sie, dass die Durchführungen des Analysators nicht mechanisch belastet werden. ‘...
- Seite 9 Montieren Sie den Deckel mit den sechs Schrauben (A) samt Sicherungsscheiben. 3.2 Demontage GEFAHR Entfernen Sie alle Kabel von Analysator und CP 400, bevor Sie die Abdeckungen öffnen. Der Betrieb mit offener Abdeckung ist nicht erlaubt. Vorgehen Um den CP 400 wieder vom Analysator abzunehmen, gehen Sie in umgekehrter Reihenfolge vor.
- Seite 10 6 Fehlersuche Vor einer Fehlersuche am CP 400 vergewissern Sie sich, dass der SEV einwandfrei funktioniert. Problem Mögliche Ursache Behebung Hochspannungsüberschläge, Korona- Kondenswasser Deckel öffnen, Gerät mit warmer Luft erscheinungen oder Zählpulse bei ein- oder (£50 °C) gründlich austrocknen. geschalteter Hochspannung ohne Vor- Hochspannungseinheit verschmutzt Schmutz vorsichtig entfernen.
- Seite 11 9 Produkt entsorgen GEFAHR Vorsicht: Kontaminierte Teile Kontaminierte Teile können Gesundheits- und Umweltschäden ver- ursachen. Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination. Beim Umgang mit kontaminierten Teilen die einschlä- gigen Vorschriften beachten und die Schutzmassnahmen einhalten. WARNUNG Vorsicht: Umweltgefährdende Stoffe Produkte oder Teile davon (mechanische und Elektrokomponenten,...
- Seite 12 Kontaminationserklärung Die Instandhaltung, die Instandsetzung und/oder die Entsorgung von Vakuumgeräten und -komponenten wird nur durchgeführt, wenn eine korrekt und vollständig ausgefüllte Kontaminationserklärung vorliegt. Sonst kommt es zu Verzögerungen der Arbeiten. Diese Erklärung darf nur von autorisiertem Fachpersonal ausgefüllt (in Druckbuchstaben) und unterschrieben werden. Art des Produkts Grund für die Einsendung Ty penbezeichnung...
- Seite 13 Notizen BG 805 812 BD (0206) CP400.bet...
- Seite 14 Notizen BG 805 812 BD (0206) CP400.bet...
- Seite 15 Notizen BG 805 812 BD (0206) CP400.bet...
- Seite 16 Berliner Strasse 43 D–35614 Asslar Deutschland Tel +49 (0) 6441 802-0 Fax +49 (0) 6441 802-202 info@pfeiffer-vacuum.de www.pfeiffer-vacuum.de bg805812bd...
