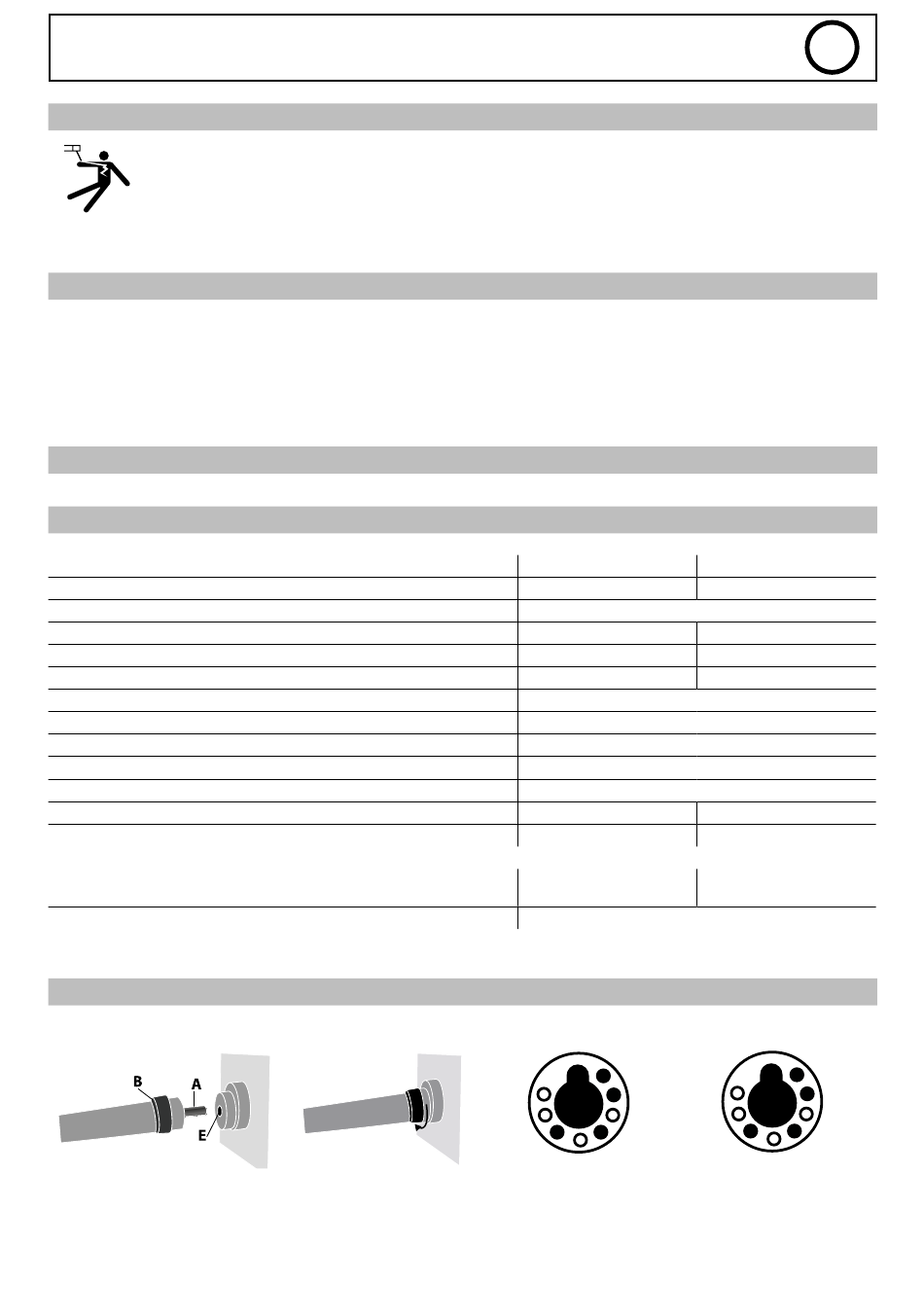

SEGURIDAD ELÉCTRICA
Una descarga eléctrica puede ser la causa de un accidente grave, directo o indirecto, o incluso mortal.
Nunca toque las partes activas de la antorcha, ya que está conectada al circuito de corte.
No toque la linterna y la pinza de tierra al mismo tiempo.
Utilice siempre ropa seca y en buen estado para aislarse del circuito de corte. Use zapatos aislantes, no importa donde trabaje.
PRECAUCIÓN DE EMPLEO
No enrolle cables de la antorcha alrededor de su cuerpo.
No utilice la antorcha para desplazar el aparato de corte.
La antorcha debe estar completamente desenrollados para evitar cualquier sobrecalentamiento.
Detenga el generador de corriente una vez que la antorcha se haya enfriado y antes de cada mantenimiento, cambio o control de las piezas de
recambio.
Controle regularmente el estado de la antorcha. Si esta está dañada, se debe reemplazar.
DESCRIPCIÓN GENERAL
ESPECIFICACIONES
Las antorchas TPT están destinadas al proceso de corte PLASMA manual.
DATOS TÉCNICOS
Designación
Referencia
Longitud
Tensión de encendido
Corriente max. asignada
Ciclo de trabajo a 40ºC
Tipo de gas
Refroidissement de la torche
Zona de temperatura ambiente en corte
Zona de temperatura ambiente de transporte o almacenado
Norma aplicada
Sección transversal del electrodo
Tipo de conector en el lado del producto
Compatibilidad con los generadores de corriente de corte
Rango de presión de entrada
INSTALACIÓN
EXIGENCIAS PARA LA CONEXIÓN DE LA ANTORCHA
El generador no debe estar conectado a la red eléctrica.
Inserte el conector de la antorcha (A) en el receptor hembra (E) y atornille la parte B. Asegúrese que la antorcha quede bien fijada.
Para retirar la antorcha, desatornille del mismo modo que antes.
TPT 40 & 25
Easycut 30FV, Easycut 40 y
Conector antorcha TPT 40 (IPT)
8
7
6
Pines 1 y 2: Gatillo de antorcha
Pines 4 y 6: Arco piloto
TPT 40
060753
4 m
500 V
40 A
60% (40 A)
aire
aire
-10 -> +40°C
-10 -> +55°C
EN 60974-7
4 mm²
Conector IPT
Easycut K25 y Easycut 25
Plasma 45CT
2.5 > 6.5 bars
Conector antorcha TPT 25
(MINIFIT)
1
8
2
3
7
4
6
5
Pines 1 y 2: Gatillo de antorcha
Pines 4 y 6: Arco piloto
ES
TPT 25
068087
700 V
25 A
35% (25 A)
2,5 mm²
Minifit
1
2
3
4
5
