Inhaltszusammenfassung für Carmatrix RCA50

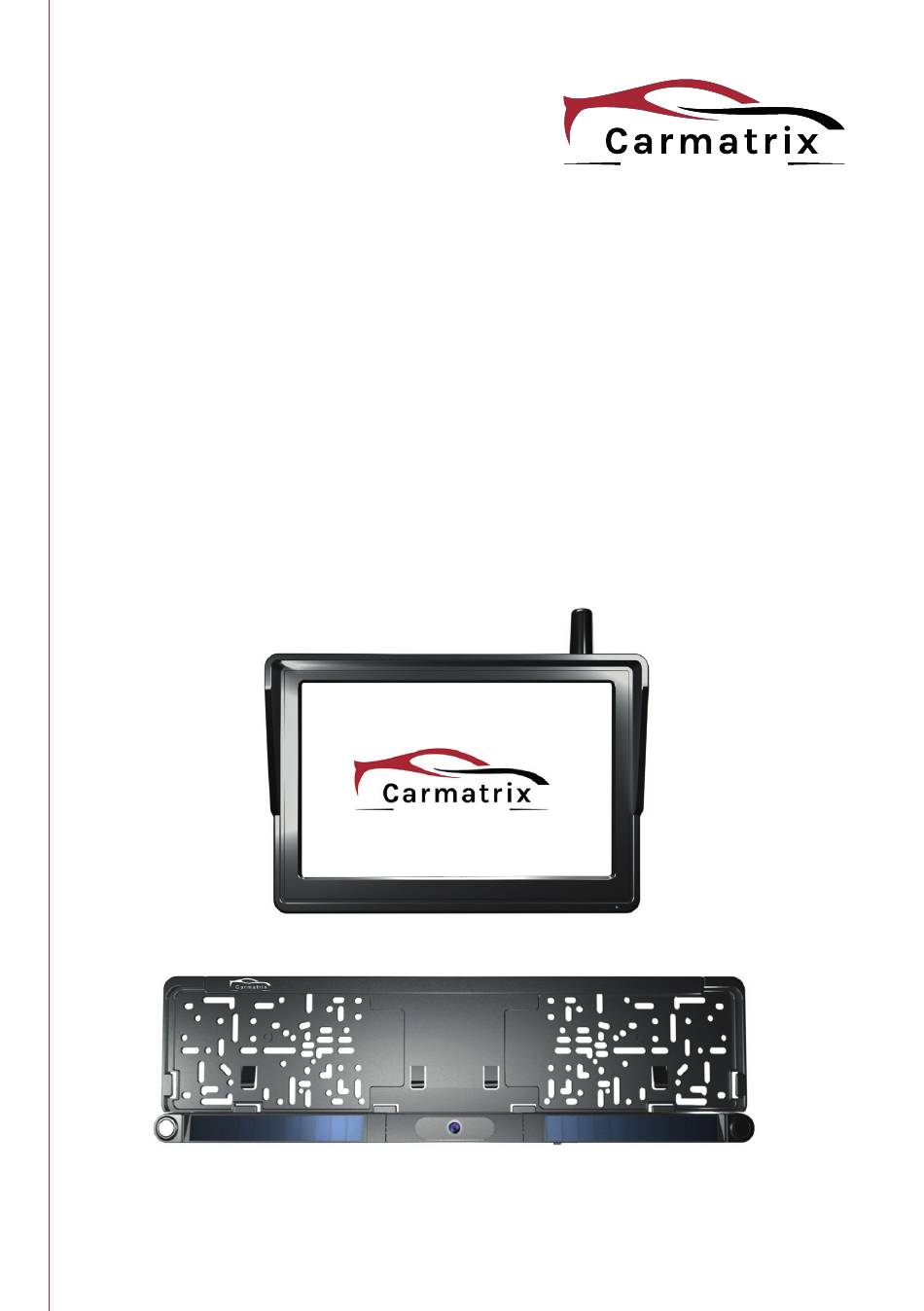

- Seite 1 Bedienungsanleitung PDC Solar Rückfahrsystem Modell: RCA50 Art.Nr.: 1341...
- Seite 2 Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Marken und Warenzeichen Sämtliche Marken, eingetragene Warenzeichen und Produktnamen sind Eigentum des jewei- ligen Inhabers. • Carmatrix ist eine eingetragene Marke der HaWoTEC GmbH. RCA50 | Rev.00 | 05.08.23...
- Seite 3 Erneutes Pairing ....................................... 13 Einstellungen ........................................13 Display einschalten ....................................... 14 Display Symbole und deren Bedeutung ............................ 14 Wartung und Reinigung ...............................15 Display ............................................15 Erklärungen ..................................15 Gesetzliche Bestimmungen – Ausschlussklauseln ....................... 15 Gewährleistung ......................................... 16 RCA50 | Rev.00 | 05.08.23...
- Seite 4 Öffentliche Bereiche wie die Straße vor der Eingangstür und Nachbargrundstücke dürfen nicht per Kamera überwacht werden. Dieses Recht ist Bestandteil des allgemeinen Persön- lichkeitsrechts, das grundgesetzlich geschützt ist. Bitte erkundigen Sie sich ausreichend über die geltenden Regeln für die Überwachung von privaten Grundstücken. RCA50 | Rev.00 | 05.08.23...
- Seite 5 • Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durch- geführt werden. • Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind. • Lebensgefahr durch Ersticken. Plastiktüten und Kleinteile von Kleinkindern und Babys fernhalten. RCA50 | Rev.00 | 05.08.23...
- Seite 6 Lieferumfang 1x Monitor 1x Kennzeichenhalter 1x Klemmhalterung 1x Saugfßhalterung 1x Netzteil für Zigarettenanzünder 1x USB-Ladekabel 4x Schrauben für Kennzeichenhalter 1x Deutsche Kurzanleitung RCA50 | Rev.00 | 05.08.23...
- Seite 7 Anschlüsse und Bedienelemente 1. Aufwärts (+) 4. On/Off-Taste 2. Menü-Taste 5. Halterung Sockel 3. Abwärts (-) 6. Stromanschluss RCA50 | Rev.00 | 05.08.23...
- Seite 8 -20°C – 60°C (max. 70% RH) Abmessungen (B x H x T) 529 x 150 x 35 mm Schutzart IP67 Funknetzwerk Frequenzband 2,4 Ghz (Digital ohne Interferenzen) Frequenzbereich 2.400 – 2.483,5 MHz Modulationsart GFSK Modulationstyp FHSS (Frequency Hopping Spread Spectrum) RCA50 | Rev.00 | 05.08.23...
- Seite 9 Kamera nach unten ausgerichtet, wieder. ACHTUNG • Die die Kamera darf die Kennzeichenbeleuchtung nicht verdecken. 4. Das Kennzeichen einsetzen und in die unteren Haltena- sen (2) einrasten. 5. Die Blende (3) wieder anbringen, um das Kennzeichen zu sichern. RCA50 | Rev.00 | 05.08.23...
- Seite 10 2. Die Kamera (1) auf die gewünschte Position drehen. 60° Einstellen der PDC-Sensoren 1. Den Monitor einschalten. 2. Die PDC-Sensoren (2) auf die gewünschte Position drehen. HINWEIS: 55° • Um Fehlalarme zu vermeiden, den Winkel der Park- sensorsonde nach der Montage einstellen. RCA50 | Rev.00 | 05.08.23...
- Seite 11 9 – 30 V DC ACHTUNG • Spannungsversorgung: 9 – 30 V DC. • Die Montage sollte immer von einer KFZ-Fachwerkstatt erfolgen. • Die Stromversorgung muss entsprechend dem Verbraucher ab- gesichert werden. • Kabel immer scheuer- und knickfrei verlegen. RCA50 | Rev.00 | 05.08.23...
- Seite 12 (2) Verbindung • Erneutes Pairing der Kamera und Monitor Anzeige Verbindung Einstellungen (3) Einstellungen • Bildschirm spiegeln • Parkleitlinien einstellen • Standby-Zeit einstellen • Einheiten einstellen • Tastentöne Ein-/Ausschalten • Sprache einstellen • System Reset RCA50 | Rev.00 | 05.08.23...
- Seite 13 [MENU/OK] für 2-3 Sekunden drücken, um die Einstel- lung aufzurufen. 4. Den gewünschten Wert/Einstellungen mit den Auf-/ Abtasten auswählen und die Taste [MENU/OK] kurz drü- cken, um die Einstellungen zu verlassen und speichern. Bild Spiegeln Tastenquittungston Parkhilfslinien Sprache Dauer Displayanzeige Werkseinstellung Entfernungseinheit RCA50 | Rev.00 | 05.08.23...
- Seite 14 (E) Richtung des Hindernisses (F) Abstand zum Hindernis HINWEIS: • Die Anzeigen erscheinen nur bei aktiver Verbin- dung zum Kennzeichenhalter. • Das Solarpanel ist zur Ladungserhaltung gedacht. Bei schlechten Witterungsverhältnissen kann ein manuelles Aufladen dennoch nötig sein. RCA50 | Rev.00 | 05.08.23...
- Seite 15 Austausch oder der Anbringung von Bauteilen resultieren. Der Hersteller sowie dessen autorisierte Fach- und Großhändler sind nicht haftbar für Schäden oder Verstöße gegen gesetzliche Verordnungen, die sich aus der Verletzung dieser Richtlinien ergeben. RCA50 | Rev.00 | 05.08.23...
- Seite 16 Lieferung einer mangelfreien Sache. Bei Vorliegen der gesetzlichen Voraussetzungen hat der Kunde zudem die gesetzlichen Rechte auf Minderung oder Rücktritt sowie auf Schadens- ersatz. Eine von einem Hersteller unserer Ware gegebenenfalls zugesagte Herstellergarantie besteht daneben unverändert fort. RCA50 | Rev.00 | 05.08.23...
- Seite 17 HaWoTEC GmbH Dammwiesenstraße 25 22045 Hamburg +49 (40) 413 48 752 info@firstprice24.de www.firstprice24.de...
