2

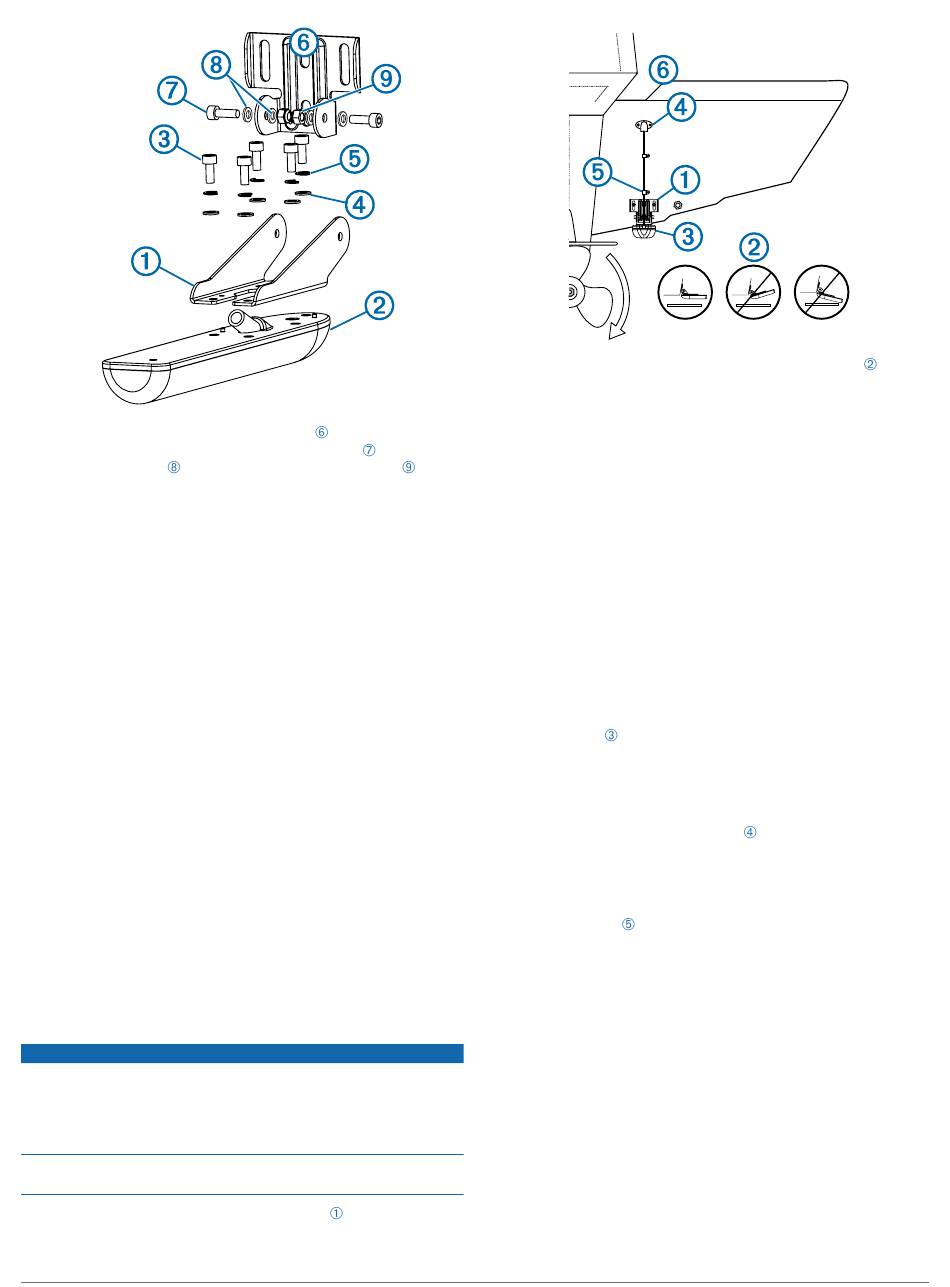

Befestigen Sie die Halterung am Halter
dazu die mitgelieferten 12-mm-M4-Schrauben
Unterlegscheiben
und die M4-Sicherungsmuttern
HINWEIS: Mit dem 7-mm-Schraubenschlüssel können Sie
die Sicherungsmuttern festhalten, während Sie die einzelnen
12-mm-M4-Schrauben anziehen.
Installieren des Schwingers an einem
Heckspiegel
Hinweise zur Auswahl des Montageorts
• Der Schwinger sollte so nahe wie möglich an der Bootsmitte
montiert sein.
• Der Schwinger sollte nicht hinter Stabilisierungsflügeln,
Verstrebungen, Armaturen, Wassereintritten oder
Ausflussöffnungen oder hinter anderen Stellen montiert
werden, an denen Blasen oder Wasserturbulenzen
entstehen.
Damit der Schwinger optimal funktioniert, muss er sich in
homogenem Wasser (ohne Turbulenzen) befinden.
• Der Schwinger sollte nicht an Stellen montiert werden, an
denen er beim Zuwasserlassen, Schleppen oder Unterstellen
beschädigt werden könnte.
• Bei Booten mit einer Schiffsschraube darf der Schwinger
nicht im Pfad des Propellers montiert werden.
Der Schwinger kann zu einem Hohlsog führen, wodurch sich
die Fahrleistung des Schiffes verschlechtern und die
Schiffsschraube beschädigt werden kann.
• Bei Booten mit zwei Schiffsschrauben sollte der Schwinger
möglichst zwischen den Antrieben montiert werden.
Installieren der Hardware für die Installation am
Heckspiegel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Kürzen Sie das Schwingerkabel nicht. Wenn das
Schwingerkabel gekürzt wird, erlischt die Garantie.
1
Positionieren Sie die Schwingerhalterung
am Heckspiegel.
2
. Verwenden Sie
, die M4-
HINWEIS
am Montageort
2
Richten Sie den Schwinger parallel zur Wasserlinie
und kennzeichnen Sie die Mitte der zwei äußeren Löcher
und ein Loch in der Mitte an der Schwingerhalterung.
3
Wickeln Sie in einem Abstand von 4 mm (
Spitze eines 15-mm-Bohrers (
um den Bohrer, damit die Vorbohrungen nicht zu tief gebohrt
.
werden.
4
Platzieren Sie bei der Installation der Halterung auf
Glasfaser einen Streifen Klebeband über der Position der
Vorbohrung, um Rissen in der obersten Gelschicht
vorzubeugen.
5
Bringen Sie mit einem 4-mm-Bohrer (
markierten Stellen die Vorbohrungen ca. 15 mm (
tief an.
6
Tragen Sie seewassertaugliches Dichtungsmittel auf die
mitgelieferten 20-mm-Schrauben auf, und befestigen Sie den
Schwinger am Heckspiegel, ohne ihn anzuziehen.
7
Richten Sie den Schwinger so aus, dass er bei
Glasfaserrümpfen ca. 3 mm (
Aluminiumrümpfen 10 mm (
Heckspiegels
8
Achten Sie darauf, dass der Schwinger parallel zur
Wasserlinie ausgerichtet ist.
9
Wenn Sie das Kabel durch den Heckspiegel führen müssen,
wählen Sie die Position der Vorbohrung so, dass sie
ausreichend über der Wasserlinie
die Stelle.
10
Bringen Sie in einer Entfernung von etwa einem Drittel des
Abstands zwischen dem Schwinger und der Oberkante des
Heckspiegels oder der Vorbohrung eine Kabelklemme am
Schwingerkabel
11
Markieren Sie die Position der Vorbohrung für die
Kabelklemme, und bringen Sie mit einem 3,2-mm-Bohrer
1
(
/
Zoll) eine ca. 10 mm (
8
12
Tragen Sie seewassertaugliches Dichtungsmittel auf die
mitgelieferte 12-mm-Schraube auf, und befestigen Sie die
Kabelklemme am Heckspiegel.
13
Wiederholen Sie die Schritte 10 bis 12, um die andere
Kabelklemme in einer Entfernung von etwa zwei Dritteln des
Abstands zwischen dem Schwinger und der Oberkante des
Heckspiegels oder der Vorbohrung anzubringen.
14
Wenn Sie in Schritt 9 eine Vorbohrung markiert haben,
bringen Sie mit einem 25-mm-Bohrer (1 Zoll) ein
Durchführungsloch an, das durch den gesamten Heckspiegel
reicht.
15
Führen Sie das Schwingerkabel zum Echolot:
• Wenn Sie das Kabel durch ein Durchführungsloch
verlegen, führen Sie es durch das in Schritt 14 gebohrte
5
19
/
Zoll) ein Stück Klebeband
32
5
/
Zoll) an den
32
1
/
Zoll) bzw. bei
8
3
/
Zoll) über die Unterkante des
8
nach unten übersteht.
liegt, und markieren Sie
an.
3
/
Zoll) tiefe Vorbohrung an.
8
aus,
/
Zoll) von der
32
19
/
Zoll)
32
