NVR benötigt einen Internetzugang, um sich mit dem Ajax Cloud Service zu
verbinden. Der Videorekorder wird über den entsprechenden Ethernet-Anschluss
an das Netzwerk angeschlossen. Eine Hub-Zentrale wird nur verwendet, um NVR
zum Ajax-System hinzuzufügen.

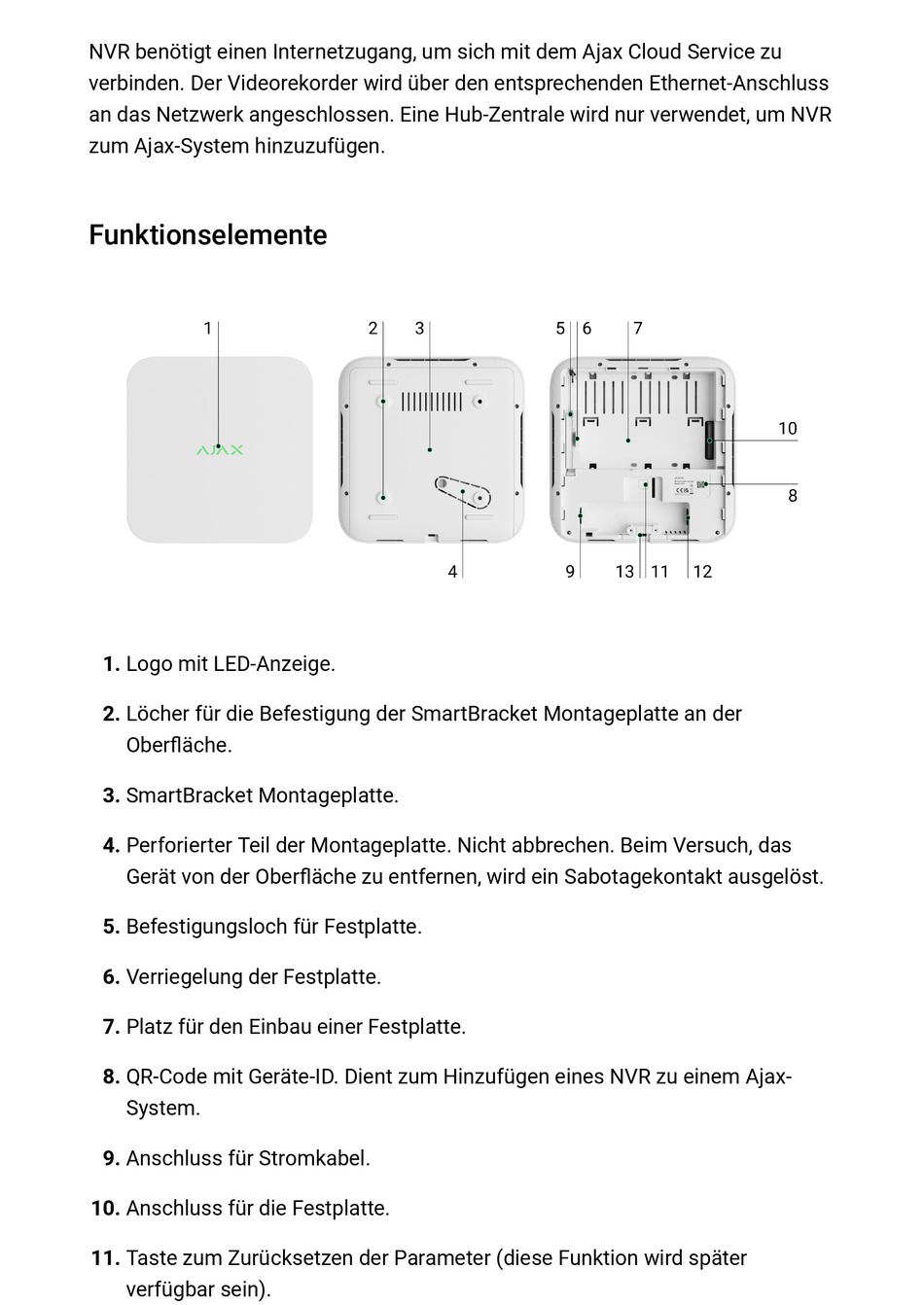

Funktionselemente
1. Logo mit LED-Anzeige.
2. Löcher für die Befestigung der SmartBracket Montageplatte an der
Ober�äche.
3. SmartBracket Montageplatte.
4. Perforierter Teil der Montageplatte. Nicht abbrechen. Beim Versuch, das
Gerät von der Ober�äche zu entfernen, wird ein Sabotagekontakt ausgelöst.
5. Befestigungsloch für Festplatte.
6. Verriegelung der Festplatte.
7. Platz für den Einbau einer Festplatte.
8. QR-Code mit Geräte-ID. Dient zum Hinzufügen eines NVR zu einem Ajax-
System.
9. Anschluss für Stromkabel.
10. Anschluss für die Festplatte.
11. Taste zum Zurücksetzen der Parameter (diese Funktion wird später
verfügbar sein).
