Verwandte Anleitungen für Fender Shields Blender
Inhaltszusammenfassung für Fender Shields Blender
- Seite 1 BEDIENUNGS -HANDBUCH...
- Seite 2 Bandbreite des Geräts zu erweitern, wurde der klassischen Blender-Schaltung eine per Fußschalter schaltbare Octave-Stufe hinzugefügt, die einen dicken analogen Suboktav-Generator mit dem charakteristischen Fuzz-Sound des Blenders kombiniert und so erdbebenartige Fuzz-Wände erzeugt. Es ist ein einzigartiges Fuzz-Erlebnis von zwei großen Innovatoren - Kevin Shields und Fender. Leg los, und gib Gas ...

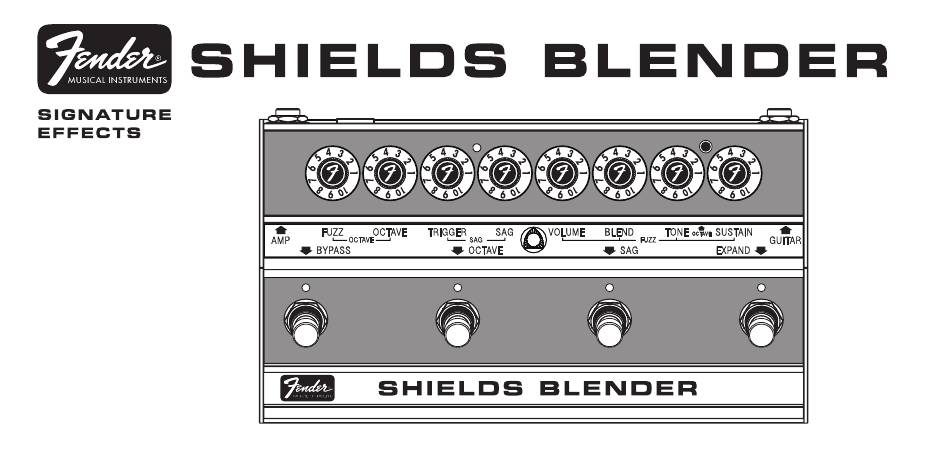

- Seite 3 FEATURES Octave Level Sag Level Tone Volume DC Power Connector Sag Trigger Octave-Up Button Output Jack Sag LED Input Jack Blend Sustain Fuzz Level Expand Bypass Footswitch/LED Footswitch/LED Sag Footswitch/LED Octave Footswitch/LED...
- Seite 4 OUTPUT JACK: Niederohmige Ausgangsbuchse für den Anschluss SAG TRIGGER: Steuert die Emp ndlichkeit des Auslösers, der zur an den Verstärker oder das nächste E ektpedal im Signalweg. Aktivierung der Sag-Stufenschaltung verwendet wird (der Auslöser wird durch den Signalpegel am Eingang aktiviert). Maximale INPUT JACK: Hochohmiger Eingang für Gitarre, Bass, Akustikgitar- Sag-Trigger-Emp ndlichkeit bei Einstellung auf 10-Sag wird auch ren mit Tonabnehmersystemen, Keyboards und andere Instrumente.
- Seite 5 VOLUME: Regelt die Lautstärke der Fuzz-Stufe, wenn die Octave- BYPASS FOOTSWITCH/LED: Wenn Sie diesen Fußschalter drücken, wird der gesamte E ektschaltkreis umgangen (True Bypass), d.h. Stufe per Bypass umgangen wird. Maximale Lautstärke bei Einstel- lung auf 10. Der Regler funktioniert nicht, wenn die Octave-Stufe das Gerät wird ausgeschaltet.
- Seite 6 Der Original Blender-Modus ist der Standardzustand des Pedals. Mit der gleichen Schaltung wie beim originalen Fender Blender wird in diesem Modus das Eingangssignal in Clean- und Fuzz-Signale aufgeteilt, die mit den fünf Reglern in der FUZZ-Sektion nach Belieben gemischt werden können.
- Seite 7 OCTAVE BLENDER MODUS In diesem Modus wird das Eingangssignal in zwei Fuzz-Signale aufgeteilt: das klassische Fender Blender Fuzz-Signal und ein Suboktav-Fuzz-Signal. Der Ausgang- spegel sowohl des Fuzz- als auch des Suboktav-Fuzz-Sig- nals kann individuell eingestellt werden, so dass sie nach Belieben gemischt werden können.
- Seite 8 SAG / EXPAND FOOTSWITCHES SAG SCHALTKREIS Der Sag-Schaltkreis des Fender Shields Blender bietet eine neue und unverwechselbare Möglichkeit, den Fuzz mit Hilfe der Spieldynamik zu steuern und so ein Wechselspiel zwischen dem Anschlag des Spielers und der Stimme des Fuzz zu erzeugen - plus einige explosive und coole Sounde ekte.
- Seite 9 Wenn die TRIGGER- und SAG-Regler auf Maximum eingestellt sind, wirkt Sag wie ein "halb-chaotisches" Tremolo, das bei jedem Der Expand-Schaltkreis des Fender Shields Blender liefert einen Anschlagen der Saiten einsetzt und langsam zum Stillstand kommt, kräftigeren, umfassenderen Ton, indem er die Fuzz-Lautstärke wenn das Spielen aufhört.
-
Seite 10: Technische Daten
TECHNISCHE DATEN IMPEDANZEN Eingang: 100k Ausgang: 1k (octave on) Ausgang: 15k (octave off) STROMVERSORGUNG 90mA min @ 9VDC geregelter Adapter 5.5 x 2.1 mm Hohlstecker (nicht enthalten) STROMBEDARF 9VDC ABMESSUNGEN 8.13” x 4.5” x 2.1” (206mm x1 15mm x 54mm) GEWICHT 1.8 Pfund (0.82 kg) Produktspezifikationen können ohne vorherige... - Seite 11 AMPLIFICADOR DE AUDIO •Im Inneren befinden sich keine vom Benutzer zu wartenden Teile, überlassen IMPORTADO POR: Fender Ventas de México, S. de R.L. de C.V. Sie die Wartung nur qualifiziertem Personal. Calle Huerta #279, Int. A. Col. El Naranjo. C.P. 22785.
- Seite 12 © FENDER MUSICAL INSTRUMENTS 2023...
