Bedienungsanleitung
Externe Handumgehungen für die USV – Serien:
JOVYTEC – P / POWERMASTER - S
Fachbereich USV - Anlagen
Index
Datum
Name
0
07.04.2009
A.Heller
1
2
3
4
5
6
7
8
9
10
JOVYATLAS
Groninger Straße 29 - 37
D-26789 Leer
Deutschland
Tel
: ++49 491 - 6002 - 30
Fax
: ++49 491 - 6002 - 10
E-mail : service@jovyatlas.de
Internet :
http://www.jovyatlas.de
Status
Erstausgabe
GmbH
BAX 3945
Werbung
Inhaltsverzeichnis

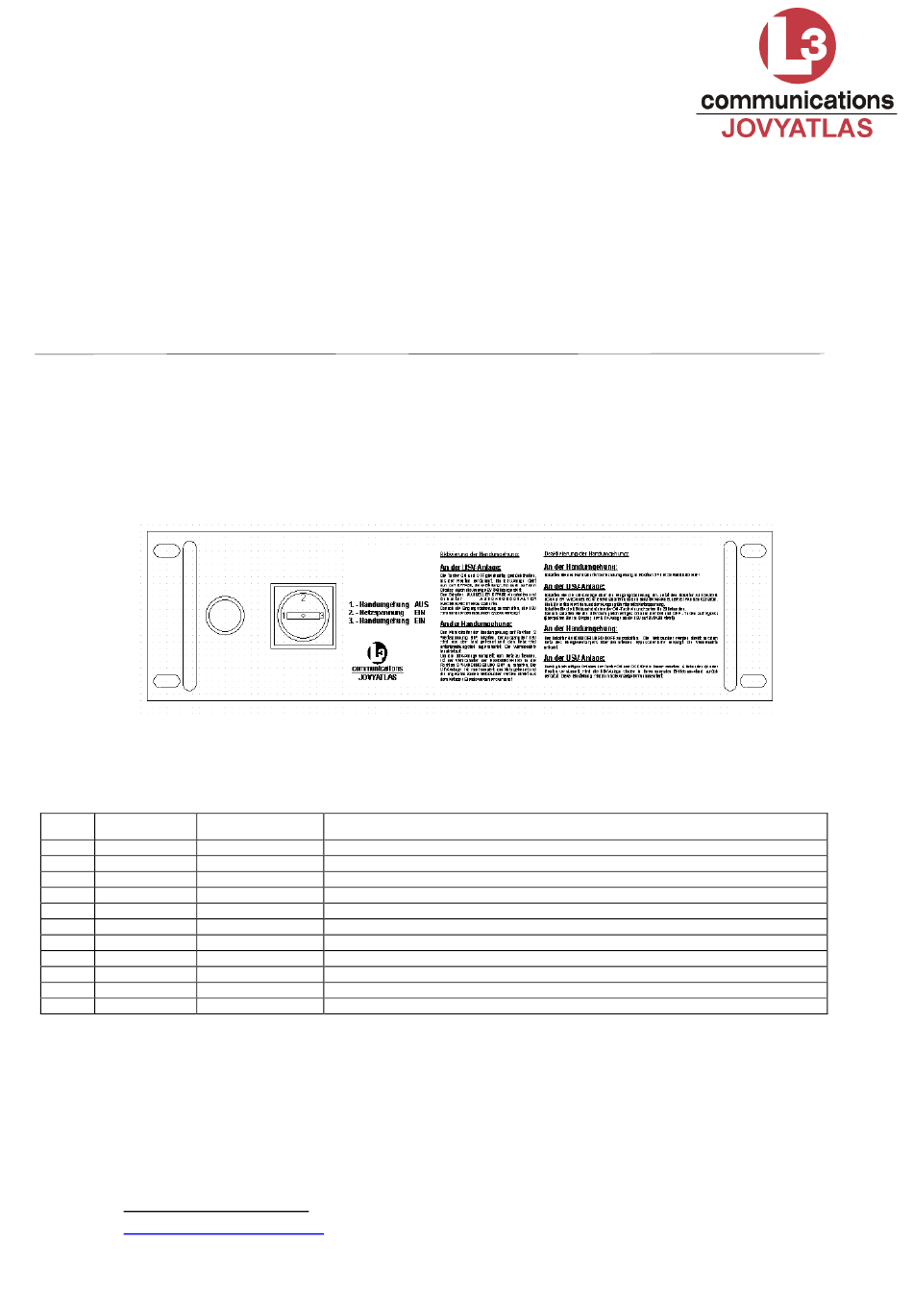

Inhaltszusammenfassung für Jovyatlas JOVYTEC-P Serie
- Seite 1 Fachbereich USV - Anlagen Index Datum Name Status 07.04.2009 A.Heller Erstausgabe JOVYATLAS GmbH Groninger Straße 29 - 37 D-26789 Leer Deutschland : ++49 491 - 6002 - 30 : ++49 491 - 6002 - 10 E-mail : service@jovyatlas.de Internet : http://www.jovyatlas.de...
- Seite 2 Die JOVYATLAS GmbH behält sich inhaltliche und technische Änderungen gegenüber den Angaben der vorliegenden Betriebsanleitung vor, ohne dass diese bekannt gemacht werden müssen. Für etwaige Ungenauigkeiten oder unpassenden Angaben in dieser Betriebsanleitung kann die JOVYATLAS GmbH nicht verantwortlich gemacht werden, da keine Verpflichtung zur laufenden Aktualisierung dieser Betriebsanleitung besteht.
-
Seite 3: Inhaltsverzeichnis
JOVYATLAS INHALTSVERZEICHNIS Kapitel Inhalt Seite TECHNISCHE DATEN Technische Daten Handumgehung JOVYTEC P 700 – P3000 Technische Daten Handumgehung POWERMASTER S 1002 –S 3002 19“ Technische Daten Handumgehung POWERMASTER S 6000 19“ BESCHREIBUNGEN Handumgehung JOVYTEC P 700 - 3000VA Handumgehung POWERMASTER S 1002 - 3002... -
Seite 4: Technische Daten
JOVYATLAS Technische Daten Technische Daten Handumgehung JOVYTEC P 700 – P3000 Handumgehung JOVYTEC 3 Leistung 700VA - 3000VA Spannung 230V Strom max. 16A Netzeinspeisung Frequenz 50Hz oder 60Hz Phase 1-phasig Externe Absicherung D01/16A Spannung 230V Standard Ausgang Frequenz 50Hz oder 60Hz... -
Seite 5: Technische Daten Handumgehung Powermaster S 1002 -S 3002 19
JOVYATLAS Technische Daten Handumgehung POWERMASTER S 1002 –S 3002 19“ Handumgehung POWERMASTER S1002- S3002 Leistung 1000VA - 3000VA Spannung 230V Strom max. 16A Netzeinspeisung Frequenz 50Hz oder 60Hz Phase 1-phasig Externe Absicherung D01/16A Spannung 230V Standard Ausgang Frequenz 50Hz oder 60Hz... -
Seite 6: Technische Daten Handumgehung Powermaster S 6000 19
JOVYATLAS Technische Daten Handumgehung POWERMASTER S 6000 19“ Handumgehung POWERMASTER S 6000 Leistung 6000VA Spannung 230V Strom nom. 26A Netzeinspeisung Frequenz 50Hz oder 60Hz Phase 1-phasig Externe Absicherung D02/35A Spannung 230V Standard Ausgang Frequenz 50Hz oder 60Hz Phase 1-phasig 0° C bis 40° C... -
Seite 7: Beschreibungen
JOVYATLAS Beschreibungen Handumgehung JOVYTEC P 700 - 3000VA Die externe Handumgehung besteht aus einem zusätzlichen Wandgehäuse mit einem speziellen Umschalter. Dieser Umschalter gewährleistet, dass die Umschaltung unterbrechungsfrei und ohne Rückspannung auf das USV – System vorgenommen werden kann. Sie ermöglicht eine direkte Netzversorgung der angeschlossenen kritischen Last. -
Seite 8: Handumgehung Powermaster S 1002 - 3002
JOVYATLAS POWERMASTER Handumgehung 1002 - 3002 Die externe Handumgehung besteht aus einer 19“ Frontplatte mit einem speziellen Umschalter. Dieser Umschalter gewährleistet, dass die Umschaltung unterbrechungsfrei und ohne Rückspannung auf das USV – System vorgenommen werden kann. Sie ermöglicht eine direkte Netzversorgung der angeschlossenen kritischen Last. -
Seite 9: Handumgehung Powermaster S 6000
JOVYATLAS POWERMASTER Handumgehung 6000 Die externe Handumgehung besteht aus einer 19“ Frontplatte mit einem speziellen Umschalter. Dieser Umschalter gewährleistet, dass die Umschaltung unterbrechungsfrei und ohne Rückspannung auf das USV – System vorgenommen werden kann. Sie ermöglicht eine direkte Netzversorgung der angeschlossenen kritischen Last. -
Seite 10: Elektrischer Anschluss
JOVYATLAS Elektrischer Anschluss Schaltplan Handumgehung Netzeinspeisung Verbraucher USV Eingang USV Ausgang Mains Input Load UPS Input UPS Output 1x230V/50Hz 1x230V/50Hz Grafik 4: Schaltplan „Handumgehung“ Bedienungsanleitung BAX 3945 Seite 10... -
Seite 11: Schaltablauf
JOVYATLAS Schaltablauf 3.2.1 Aktivierung der Handumgehung Handumgehung von USV – Betrieb auf Bypass – Betrieb stellen Einstellungen an der USV - Anlage Schalterstellung Schalter Leuchte USV – Display USV – LED USV – LED und Anzeigen Handumgehung Handumgehung ON – LINE... -
Seite 12: Deaktivierung Der Handumgehung
JOVYATLAS 3.2.2 Deaktivierung der Handumgehung Handumgehung von Bypass – Betrieb auf USV – Betrieb stellen Einstellungen an der Handumgehung Schalterstellung und Anzeigen Schalter Leuchte USV – USV – LED USV – LED Handumgehung Handumgehung Display ON – LINE BYPASS Handumgehung... -
Seite 13: Service - Informationen
Telefon : + 49 (0) 491 - 6002 - 30 Telefax : + 49 (0) 491 - 6002 - 10 Internet : http://www.jovyatlas.de E-Mail : service@jovyatlas.de ACHTUNG: Ersatzteile, die nicht von uns geliefert wurden, sind weder durch uns geprüft noch freigegeben.
