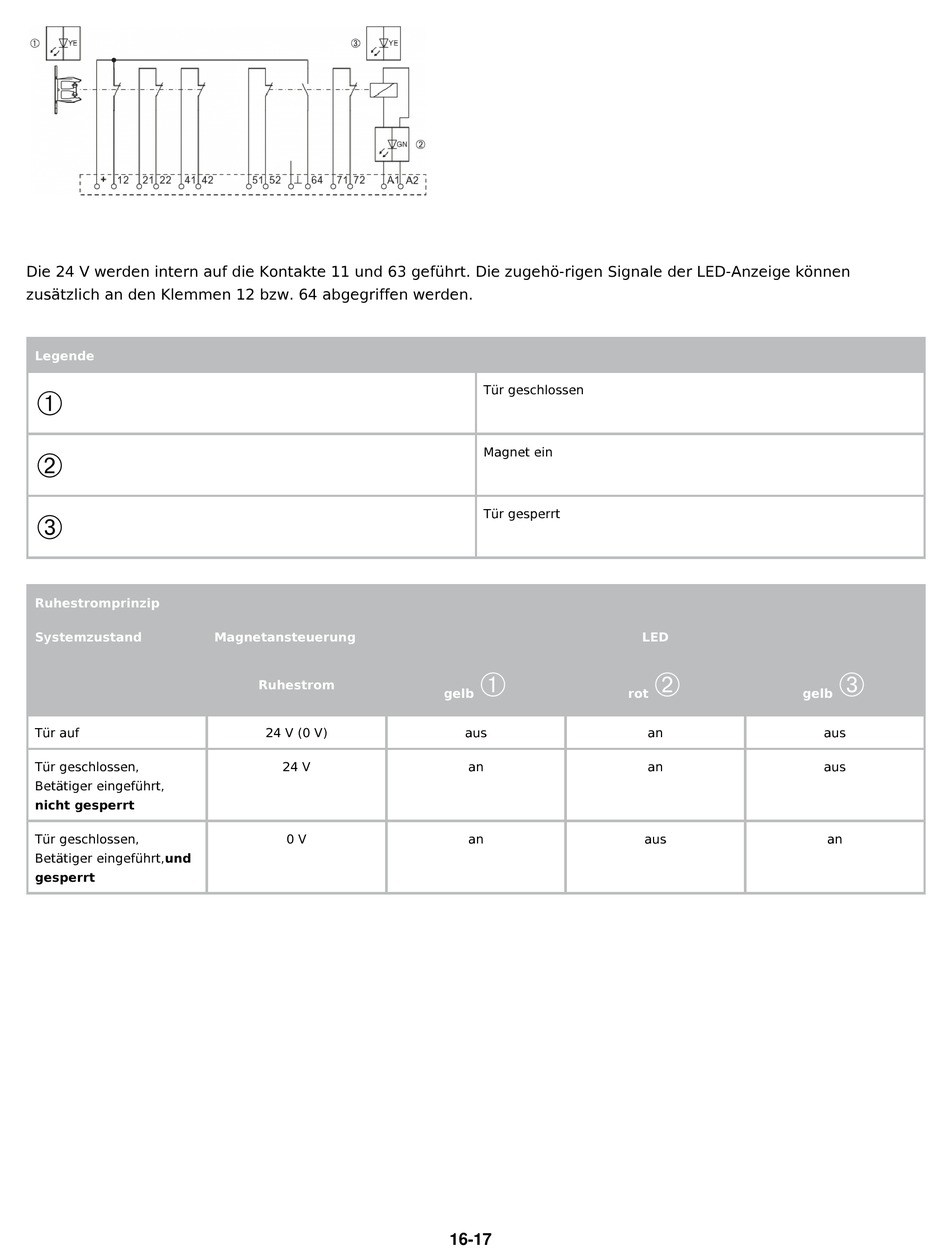

Die 24 V werden intern auf die Kontakte 11 und 63 geführt. Die zugehö-rigen Signale der LED-Anzeige können
zusätzlich an den Klemmen 12 bzw. 64 abgegriffen werden.
Legende
¢
ƒ
¥
Ruhestromprinzip
Systemzustand
Tür auf
Tür geschlossen,
Betätiger eingeführt,
nicht gesperrt
Tür geschlossen,
Betätiger eingeführt,und
gesperrt
Magnetansteuerung
Ruhestrom
24 V (0 V)
24 V
0 V
Tür geschlossen
Magnet ein
Tür gesperrt
¢
gelb
aus
an
an
16-17
LED
ƒ
rot
gelb
an
an
aus
¥
aus
aus
an
