Inhaltszusammenfassung für Ochsner FB 6104 RH

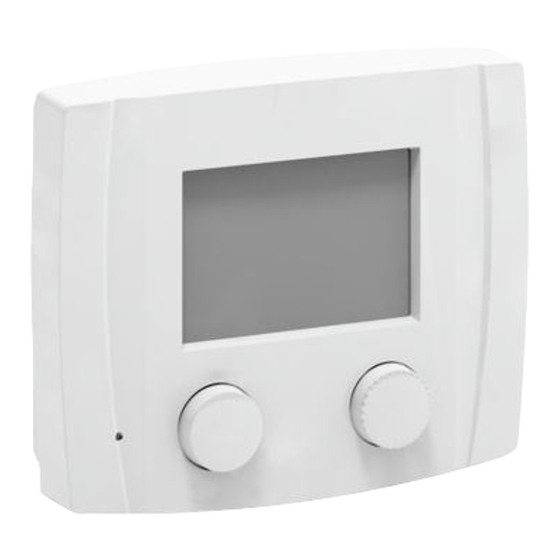

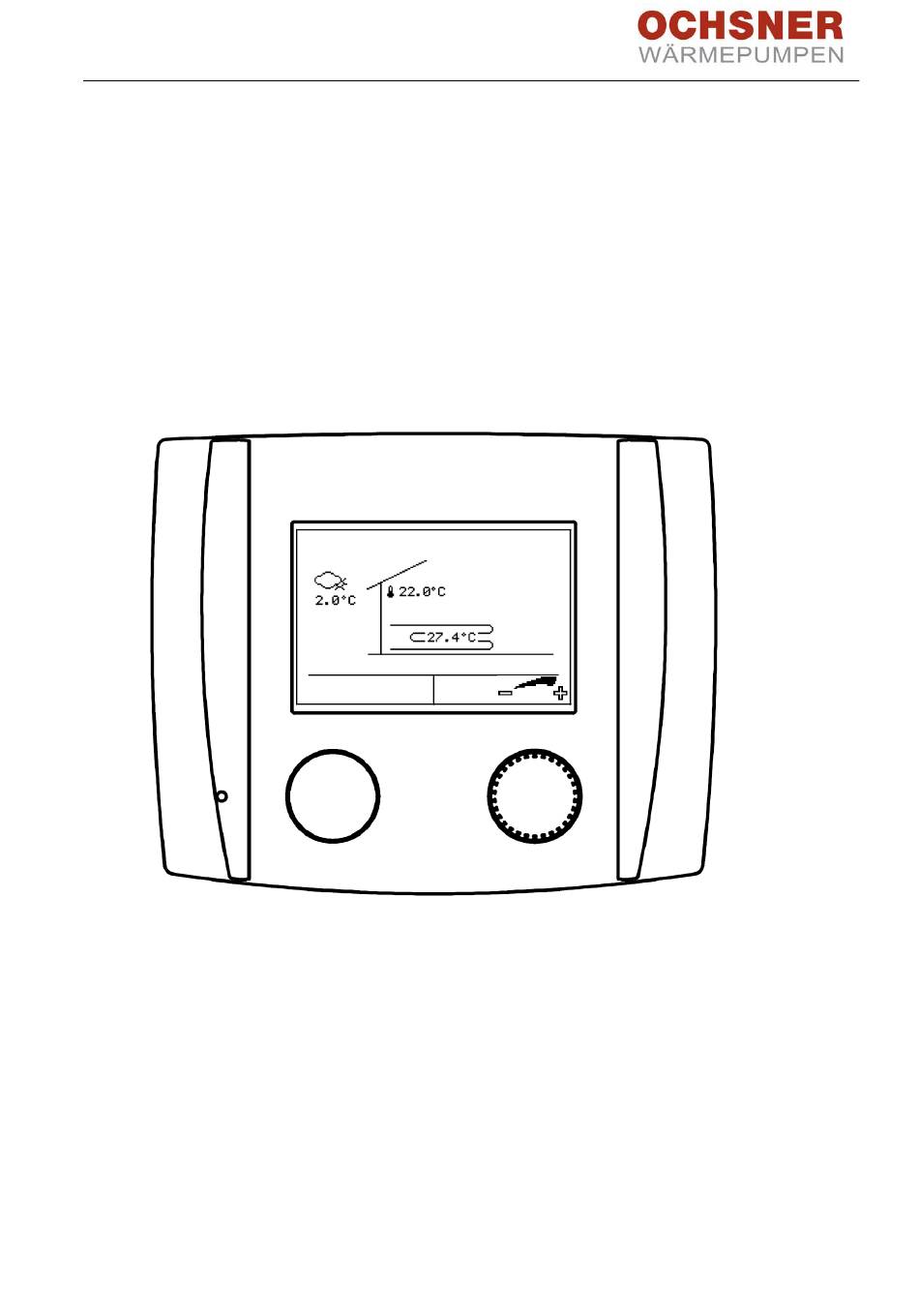

- Seite 1 Bedienungsanleitung / Installationsanleitung Raumfernbedienung FB 6104 RH So 21.09.2014 09:05 MENU BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 2 Inhaltsverzeichnis Sicherheitsvorschriften ........................ 3 CE Kennzeichnung ............................4 Beschreibung ..........................4 Montage ............................... 4 Bedienung ............................. 4 Displayanzeigen ............................5 Menüführung ..............................6 Einstellungen ..........................7 Raumtemperatur zu kalt oder zu warm ......................7 Heizkreisbetrieb abschalten ......................... 8 Weitere Betriebsarten einstellen ........................9 Raumtemperaturen Tag für HEIZEN einstellen ..................
- Seite 3 Regler anliegt 1 Sicherheitsvorschriften Die Inbetriebnahme sowie die War- Lesen Sie diese Anleitung genau durch, bevor tung der Geräte darf nur durch Sie mit Einstellungen an der Raumfernbedie- OCHSNER autorisiertes Personal nung beginnen. durchgeführt werden. Umbau oder Veränderungen am Die Montage der Geräte sowie deren...
- Seite 4 Die Raumtemperatur und die Raum- feuchte ist mit einem genormten Bei Kreisen mit Kühlfunktion (aktiv und passiv Messinstrument durch den Anlagen- Kühlen) ist die FB 6102 RH zwingend erforder- errichter abzugleichen. OCHSNER lich. übernimmt keine Haftung für Fehl- einstellungen und kausale Schäden! Hinweis:...
- Seite 5 Displayanzeigen Datum Uhrzeit aktuelle Außentemperatur aktuelle Raumtemperatur So 21.09.2014 09:05 MENU aktuelle Heizkreisvorlauf- temperatur linke Taste = ESC Taste rechte Taste = Einstelltaste Legende: Aktuelle Außentemperatur: Anzeige der gemessenen Außentemperatur (Außenfühler) Aktuelle Raumtemperatur: Anzeige der gemessenen Raumtemperatur. Die Raumtemperatur wird durch den Raumfühler in der Raumfernbedienung erfasst.
- Seite 6 Menüführung 0.32 ENTER Einstellungen FB Sprachauswahl Menü Raumtemperatur Raumtemperatur Abgleich Raumtemperatur Relative Feuchte Abgleich Relative Feuchte 20.0°C ENTER ENTER Abgleich Raumtemperatur So 21.09.2014 09:05 03-058 Behaglichkeit 0.0K ENTER 20.0 °C MENU ENTER 03-050 Betriebswahl Betriebswahl Heizung Betriebsdaten Einstellungen 1: Automatik ENTER ENTER Status Heizkreis...
- Seite 7 4 Einstellungen Raumtemperatur zu kalt oder zu warm Wenn es im Raum zu kalt oder zu warm ist, dann können Sie die Raumtemperatur einfach anpassen. Ist die Temperatur im Raum zu gering, dann drehen Sie im Uhrzeigersinn bis zur gewünschten höheren Raumtemperatur.
- Seite 8 Heizkreisbetrieb abschalten Der Heizkreis (Heizkreispumpen) wird während den Sommermonaten vom Regler automatisch abge- schaltet, sofern keine Kühlfunktion aktiviert ist. Sie können den Heizkreis jedoch auch von Hand ab- schalten. 0: Standbybetrieb Der Heizkreis wird abgeschaltet Die Frostschutzfunktionen sind aktiv. D. h.: Auch bei abgeschaltetem Heizkreis kann dieser vom Regler eingeschaltet werden, wenn die Außentemperatur unter 2 °C absinkt, oder wenn die mitt- lere Außentemperatur kleiner als 7 °C ist (die Werte sind jedoch von Ihren Einstellungen abhän- gig)
- Seite 9 Weitere Betriebsarten einstellen 1: Automatik Der Heizkreis schaltet automatisch zwischen Normalperiode oder Absenkperiode lt. eingestell- tem Zeitprogramm um Automatische Umschaltung von Sommer-/ Winter- Mode zwischen Heizen und Kühlen 4: Normalbetrieb Die Absenkperiode wird nicht berücksichtigt. Der Heizkreis regelt immer auf die eingestellte Normal-Raumtemperatur (Heizen wie Kühlen) ...
- Seite 10 Raumtemperaturen Tag für HEIZEN einstellen Für den Heizkreis im Modus HEIZEN können folgende Raumtemperaturen (Solltemperaturen) einge- stellt werden: Raumtemperatur Tag Heizbetrieb: Diese Raumtemperatur ist gültig wenn: Die Betriebswahl auf „4: Normalbetrieb“ eingestellt ist und die Heizgrenze unterschritten ist Die Betriebswahl auf „1: Automatik“...
- Seite 11 Raumtemperaturen Tag für KÜHLEN einstellen Für den Heizkreis im Modus KÜHLEN können folgenden Raumtemperaturen (Solltemperaturen) einge- stellt werden Raumtemperatur Tag Kühlbetrieb: Diese Raumtemperatur ist gültig wenn: Die Betriebswahl auf „4: Normalbetrieb“ eingestellt und die Kühlgrenze überschritten ist. Die Betriebswahl auf „1: Automatik“ eingestellt und Normalbetrieb lt. Zeitprogramm aktiv ist. Heizkreis direkt Mi Do Fr Sa So...
- Seite 12 Heizgrenzen und Kühlgrenzen einstellen Was sind „Heizgrenzen“ und „Kühlgrenzen“? Vom Regler wird immer der Mittelwert der Außentemperatur über einen eingestellten Zeitraum erfasst. Je nach der Bauweise (Massiv - oder Leichtbauweise) wird der Zeitraum durch den Heizungsplaner im Regler eingestellt. Ist die errechnete mittlere Außentemperatur größer als die eingestellte Heizgrenze, dann schaltet die Heizung ab.
- Seite 13 Heizkurve anpassen Bei Bedarf, wenn die Raumtemperatur zu tief oder zu hoch ist, kann der Benutzer kleinere Anpassungen an der Heizkurve anhand der folgenden Tabelle selbst vornehmen. Die Grundeinstellung der Heizkurve wird vom Fachpartner durchgeführt. Da das Gebäude Einstellungsänderungen nur langsam verarbeiten kann wird empfohlen, pro Tag nur einen Anpassungsschritt (2°C) durchzuführen.
- Seite 14 So gehen Sie bei der Einstellung vor: Betriebswahl So 21.09.2014 09:05 Betriebsdaten Einstellungen In der Hauptanzeige die Einstelltaste drü- cken > das Hauptmenü erscheint MENU ENTER Im Hauptmenü Einstellungen durch dre- hen anwählen und durch drücken der Ein- stelltaste bestätigen. Heizkurve durch drehen anwählen und Zeitprogramme Fusspunkt Vorlau 20.0...
- Seite 15 Zeitprogramme einstellen Ein Zeitprogramm kann für jeden Heizkreis eingestellt werden. So gehen Sie vor, wenn Sie die abgesenkte Betriebswahl So 21.09.2014 09:05 Raumtemperatur für Dienstag von 0:00 bis Betriebsdaten 5:00 einstellen: Einstellungen MENU ENTER In der Hauptanzeige die Einstelltaste drü- cken >...
- Seite 16 4.10 Ferienprogramme aktivieren Mit dieser Funktion können bis zu 7 Zeitperioden programmiert werden, in denen auf Frostschutz- Raumtemperatur geregelt wird. Das Programm startet am Tag Ferienbeginn um 24:00 Uhr und endet zum Ferienende 00:00 Uhr. An der Wärmepumpe kann im Menü: Heizkreis/ Einstellungen/ Konfiguration der Parameter „03-000 Raumfrostschutztemperatur“...
- Seite 17 4.11 Partytimer Mit der Funktion Partytimer kann während der Sparperiode für die eingestellte Zeit auf Normalperiode gewechselt werden. So gehen Sie vor wenn Sie die Sparperiode für die nächsten 2 Stunden aufheben: Betriebswahl So 21.09.2014 09:05 Betriebsdaten In der Hauptanzeige die Einstelltaste drü- Einstellungen cken >...
- Seite 18 4.12 Datum und Uhrzeit einstellen So gehen Sie bei der Einstellung vor: Betriebswahl In der Hauptanzeige die Einstelltaste drü- So 21.09.2014 09:05 Betriebsdaten cken > das Hauptmenü erscheint Einstellungen Im Hauptmenü Einstellungen durch dre- hen anwählen und durch drücken der Ein- MENU ENTER stelltaste bestätigen.
- Seite 19 4.13 Raumeinfluss einstellen Durch die Einstellung des Raumeinfluss (03-007) wird die Vorlauftemperatur beeinflusst. Eine zu hohe Raumtemperatur ergibt eine Senkung der Vorlauf Solltemperatur, eine zu niedrige Raumtemperatur ergibt eine Erhöhung der Vorlauf Solltemperatur. Die Größe der Korrektur wird hier eingestellt. Beispiel: ...
- Seite 20 4.14 Raumtemperatur-Heizgrenze Durch eine Einstellung einer Raumtemperaturkompensation größer als 0.0 werden Raumtemperatur- heizgrenzen aktiv. Der Heizkreis (die Heizkreispumpe) kann unabhängig von der Außentemperatur ab- schalten, wenn die Raumtemperatur zu hoch wird. Diese Funktion ist werksseitig deaktiviert. Beispiel: Bei hohem Fremdwärmeeinfluss (Kachelofen, Sonneneinstrahlung, etc. ..) kann die Heizung abgeschal- tet werden.
- Seite 21 In der Hauptanzeige wird die korrigierte Raumtemperatur angezeigt (21 °C) Die Raumfeuchte muss bei der IBN analog zur Raumtemperatur durch den Anlagenerrichter abgeglichen werden. Ein nachträgliches manipulieren kann zu Schäden führen. OCHSNER übernimmt dafür keine Haftung ! BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 22 4.16 Aktuelle Temperaturen abfragen Über die Raumfernbedienung können die aktuellen Temperaturen des Heizkreises sowie des Warm- wasserkreises abgefragt werden. So gehen Sie bei der Abfrage vor: Betriebswahl So 21.09.2014 09:05 In der Hauptanzeige die Einstelltaste drü- Betriebsdaten cken > das Hauptmenü erscheint Einstellungen Im Hauptmenü...
- Seite 23 Die Busleitung zur Fernbedienung muss immer als separate Leitung ausgeführt sein. 230 V an den Busklemmen zerstören sämtliche am Bus geführte Regelgeräte. OCHSNER übernimmt für unsachgemäße Installation keine Haftung. HINWEIS: Es können max 2 Raumfernbedienungen pro Wärmepumpenregler angeklemmt werden Wärmepumpenregler...
- Seite 24 Montage der Raumfernbedienung So gehen Sie bei der Montage der Raumfernbedienung vor: Anzeige/Bedienelement Die Raumfernbedienung besteht aus ei- nem Befestigungssockel und dem An- zeige/Bedienelement. Trennen Sie den Sockel von dem Anzeigeelement indem Sie Sockel und Anzeige leicht gegeneinan- Befestigungssockel der ziehen. Den Befestigungssockel an die vorbereite- te Wand montieren.
- Seite 25 Inbetriebnahme Die IBN der Raumfernbedienung erfolgt in 2 Schritten: Schritt 1 : Raumfernbedienung der Zone zuordnen Konfiguration an der Raumfernbedie- nung Schritt 2: Raumfernbedienung am Regler konfigurieren „anmelden“ durch eine IBN an der Masterbedienung BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 26 So gehen Sie bei der IBN einer Raumfernbedienung vor Schritt 1 : Raumfernbedienung der Zone zuordnen Einstellungen FB Nach dem Aufstecken der Raumfernbe- dienung erscheint ein Startanzeige mit der Softwareversion. 0.32 Drücken Sie auf die Enter-Taste ENTER ENTER Es erscheint Einstellungen FB. Drücken Sie auf die Enter-Taste Wählen Sie Passworteingabe und drücken die Enter-Taste.
- Seite 27 Drücken Sie auf die rechte Taste an der WARMWASSERKREIS Wärmepumpe WAERMEPUMPE Heizbetrieb MENU ENTER OCHSNER OTE Wählen Sie den Heizkreis aus, an dem die Raumfernbedienung zugeordnet ist. Bestä- tigen Sie mit der Enter-Taste. Bei Erscheinen des Grafikdarstellung drü- cken Sie die ENTER-Taste für Weiter. HEIZKREIS 1...
- Seite 28 Drücken Sie auf die rechte Taste an der WARMWASSERKREIS Wärmepumpe WAERMEPUMPE Heizbetrieb MENU ENTER OCHSNER OTE Wählen Sie den Heizkreis aus, an dem die Raumfernbedienung zugeordnet ist. Bestä- tigen Sie mit der Enter-Taste. Bei Erscheinen des Grafikdarstellung drü- cken Sie die ENTER-Taste für Weiter. HEIZKREIS 1...
- Seite 29 Hilfe zur Fehlerbehebung Falls nach dem Einschalten kein Grundbild in der Anzeige erscheint überprüfen Sie folgende mögliche Ursachen: Fehlfunktion Mögliche Ursachen Behebung Keine Anzeige im - Regler nicht eingeschaltet - Sicherungen prüfen, Regler einschal- Display - Verdrahtungsfehler - Verdrahtung prüfen, richtige Polarität Keine Kommunikation - Raumfernbedienung hat falsche - eBus Adresse überprüfen...
- Seite 30 6 Anhang Technische Daten Fernbedienung Beschreibung Daten Spannungsversorgung über Bus Leitung Umgebungstemperatur im Betrieb 0°C bis 50 °C Busschnittstelle eBus 2-Draht Bus, verdrillt, auf Verpolung achten! Busleitung, Länge Querschnitt max. 50 m, min.1 mm² Prüfungen Der Regler ist konform gemäß folgender EU-Richtlinie: ...
- Seite 31 Abmessungen BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 32 Temperaturfühler Sämtliche Temperaturfühler der Regelung haben dieselbe Charakteristik: NTC 5000Ω bei 25°C.Die Fühlerwerte sind in Tabelle 1 dargestellt. Temperatur °C Widerstand [hm Temperatur °C Widerstand Ohm 48322,7 4029,2 43071,6 3702,3 38447,9 3405,3 34370,5 3135,1 30769,4 2889,1 27584,4 2664,8 24763,2 2460,2 23474,8 2364,7 22260,9...
- Seite 33 FAQ – Häufig gestellte Fragen „Die Heizkreispumpe schaltet nicht ab, obwohl die Außentemperatur über 20 °C liegt“ Die Heizkreispumpe schaltet ab, wenn die mittlere Außentemperatur größer ist als die eingestellte Heiz- grenze ist. Abhilfe: a) Stellen Sie die Heizgrenze tiefer ein z.B. 13 °C b) Ändern Sie die Betriebswahl des Heizkreis auf ...
- Seite 34 Notizen BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 35 Notizen BA_FB 6104 RH_DE_20160906_V1.doc...
- Seite 36 Ihrer Wärmepumpe sind daher durchaus möglich. Anlagenerrichter: Firma ..........................Adresse ............................................................Tel................................Service Techniker ............................ OCHSNER Central works Wärmepumpen GmbH Ochsner Straße 1 A-3350 Haag (Company book) Tel. +43 (0) 5 04245-8 Krackowizerstraße 4 Fax +43 (0) 5 04245-349 A-4020 Linz kontakt@ochsner.at kontakt@ochsner.at www.ochsner.com...
