Solarelectrix Sun 2 Grid Bedienungs- Und Installationsanleitung Seite 3

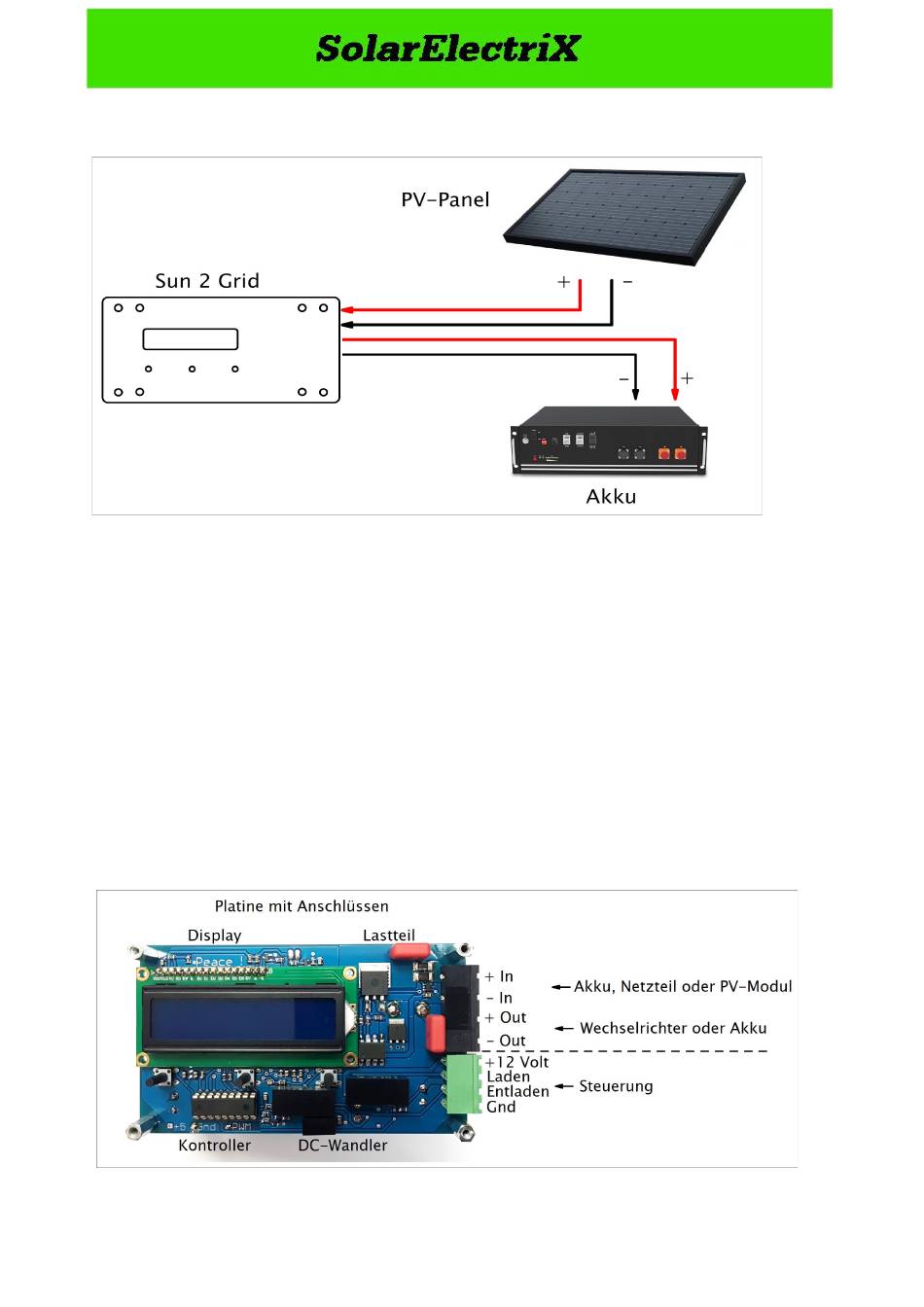

PWM-Ladung des Akkus:
Die obere Plusleitung (+ In) wird über eine 15 Ampere – Sicherung an das
Netzteil, das Panel oder an den Akku geklemmt. Bitte klemme diese
Leitung niemals ohne eine Vorsicherung an das Netzteil oder den Akku.
Bei Nutzung des Moduls als PWM-Lader kommt die Sicherung zwischen Sun
2 Grid und Akku.
Die obere Minusleitung (- In) wird an den Minuspol vom Netzteil oder den
Akku geklemmt.
Die untere Plusleitung (+ Out) wird an den Pluseingang des Wechselrichters
oder des Akkus geklemmt.
Die untere Minusleitung (- Out) wird an den Minuseingang des
Wechselrichters oder des Akkus geklemmt.
