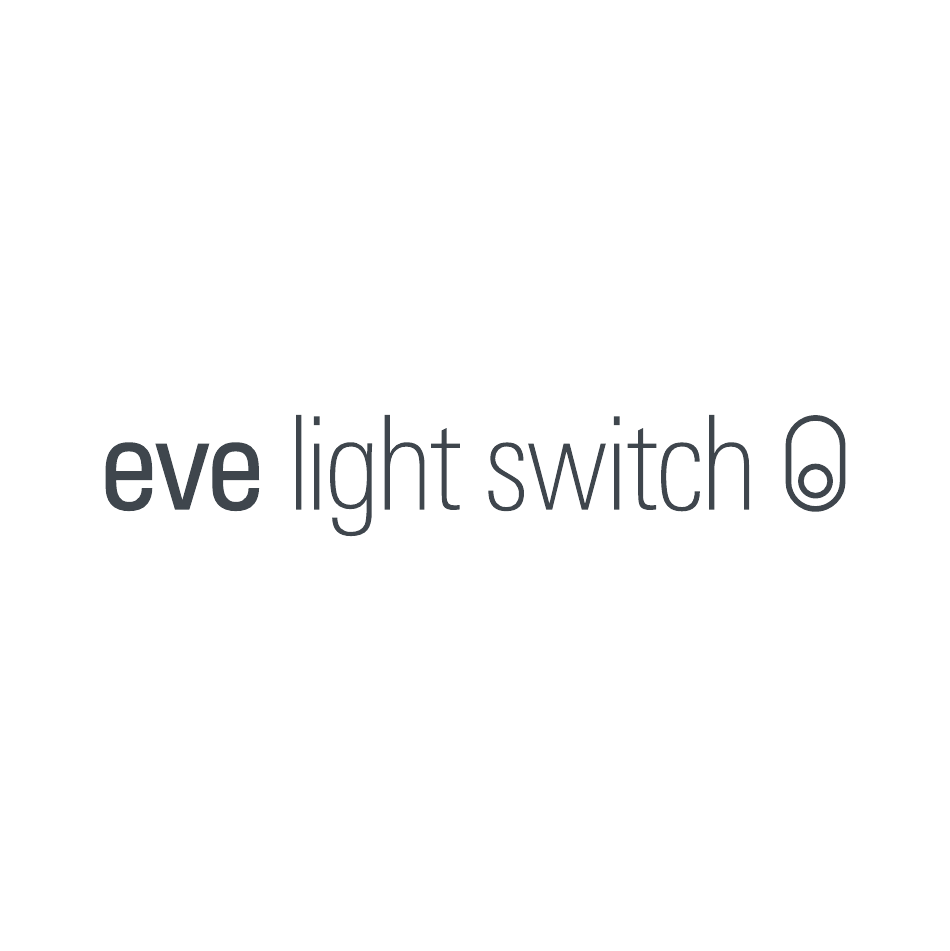

  • Seite 1 Erste Schritte...
  • Seite 2 Das ist Eve Light Switch Leistungseinheit Rahmen Fixierungs- Schalteinheit Schalterplatte rahmen Externer Eingang 1 Ausgang N Neutral L Außenleiter / Phase • Spannung: 230 V~ 50 / 60 Hz • Schaltleistung: 5 A • Anschlussklemmen: 1,5 mm starrer Draht • Externer Eingang: 230 V~ •...

  • Seite 3: Erste Schritte

    Beleuchtung und Belüftung, nicht jedoch elektrische Heizungen, Arbeitsmaschinen jeglicher Art und Steckdosen. Eve Light Switch wurde zum Einsatz im Haushalt und in ähnlichen ortsfesten Installationen entwickelt. Vor Installation ist die Eignung anhand der technischen Daten und der Einsatzbedingungen zu überprüfen.

  • Seite 4: Installation - Räume Mit Einem Lichtschalter

    Beschriftung deines alten Lichtschalters, welche Leitung der stromführende Eingang (L) ist und welche Leitung zur Lampe führt. Die Installation von Eve Light Switch kann nur erfolgen, wenn in deiner Dose ein Neutralleiter (N, üblicherweise blau) vorhanden ist. Merke dir, welche Leitung mit dem Eingang deines alten Lichtschalters (L) verbunden ist, etwa durch Markierung mit einem Klebeband.
  • Seite 5 • N: Neutralleiter Eve Light Switch benötigt den Anschluss eines Neutralleiters. Falls kein Neutralleiter in der Dose vorhanden ist, kann Eve Light Switch an dieser Stelle nicht eingesetzt werden. • L: Außenleiter / Phase (stromführende Leitung) Wenn du dir nicht sicher bist, welche Leitung stromführend und...

  • Seite 6: Verwendung Von Nebenstellen

    Verwendung von Nebenstellen Setze Eve Light Switch in Räumen mit mehreren Lichtschaltern am Ende der Kette, direkt vor der Lampe, ein. Solltest du unsicher über die Belegung deiner Leitungen sein, ziehe eine Fachkraft zu Rate. Entferne deinen aktuellen Lichtschalter Löse deinen bestehenden Lichtschalter und ziehe ihn heraus. Beachte die momentane Verdrahtung und mache bei Bedarf ein Foto von dieser.
  • Seite 7 Funktionsweise des externen Eingangs Eve Light Switch bietet einen externen Eingang für Kompatibilität mit einer Vielzahl von Konfigurationen in Räumen mit mehreren Lichtschaltern. Du kannst später in der Eve-App einstellen, ob Eve Light Switch dabei auf kurze Impulse (Taster) Lichtschalter 1 Lichtschalter 2 Eve Light Switch oder konstante Änderungen (Schalter) an diesem Eingang reagieren soll.
  • Seite 8 Anschluss kann optional zum Durchschleifen des Neutralleiters für eine verbundene Lampe verwendet werden und eine entsprechende Klemme ersetzen. Falls kein Neutralleiter in der Dose vorhanden ist, kann Eve Light Switch an dieser Stelle nicht eingesetzt werden. • 1: Ausgang (Lampe) •...
  • Seite 9 Eve Light Switch ein- und ausschalten lassen. Sollte deine Lampe nicht reagieren, können die Leitungen des Eingangs (L) und Ausgangs (1) vertauscht sein. Beachte die Hinweise zur Demontage von Eve Light Switch und tausche den Anschluss dieser Leitungen, um fortzufahren.

  • Seite 10: Einrichtung

    • Lade die Eve-App aus dem App Store herunter. Schalte deine Lampe über Du kannst deine Lampe auch direkt • Öffne die Eve-App und tippe auf Zubehör hinzufügen. Eve wird dich nun durch die App oder mit Siri. mit Eve Light Switch schalten.

  • Seite 11: Zurücksetzen

    Zurücksetzen Entferne die Schalterplatte, indem du mittig von beiden Seiten Drücke gleichzeitig die beiden linken Taster für 10 Sekunden. gleichmäßig daran ziehst.

  • Seite 12: Demontage

    Demontage Schalte die Sicherung des Stromkreises deines Lichtschalters in deinem Sicherungskasten ab. Stelle sicher, dass kein Strom fließt, indem du an Eve Light Switch einige Male an- und wieder ausschaltest. Entferne die Schalterplatte, indem du mittig von beiden Seiten gleichmäßig daran ziehst.

  • Seite 13: Videoanleitung

    Videoanleitung Bewahre deinen HomeKit-Code an einem sicheren Platz auf. Du benötigst ihn, um Eve zu deinem Zuhause hinzuzufügen. Niemand außer dir kennt diesen Code. Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EC. Die Konformitätserklärung steht unter www.evehome.com/doc zum Download zur Verfügung.
