Inhaltszusammenfassung für Uponor 24V

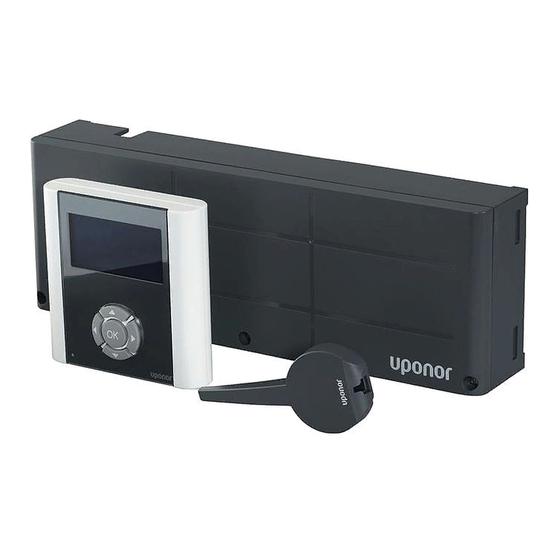

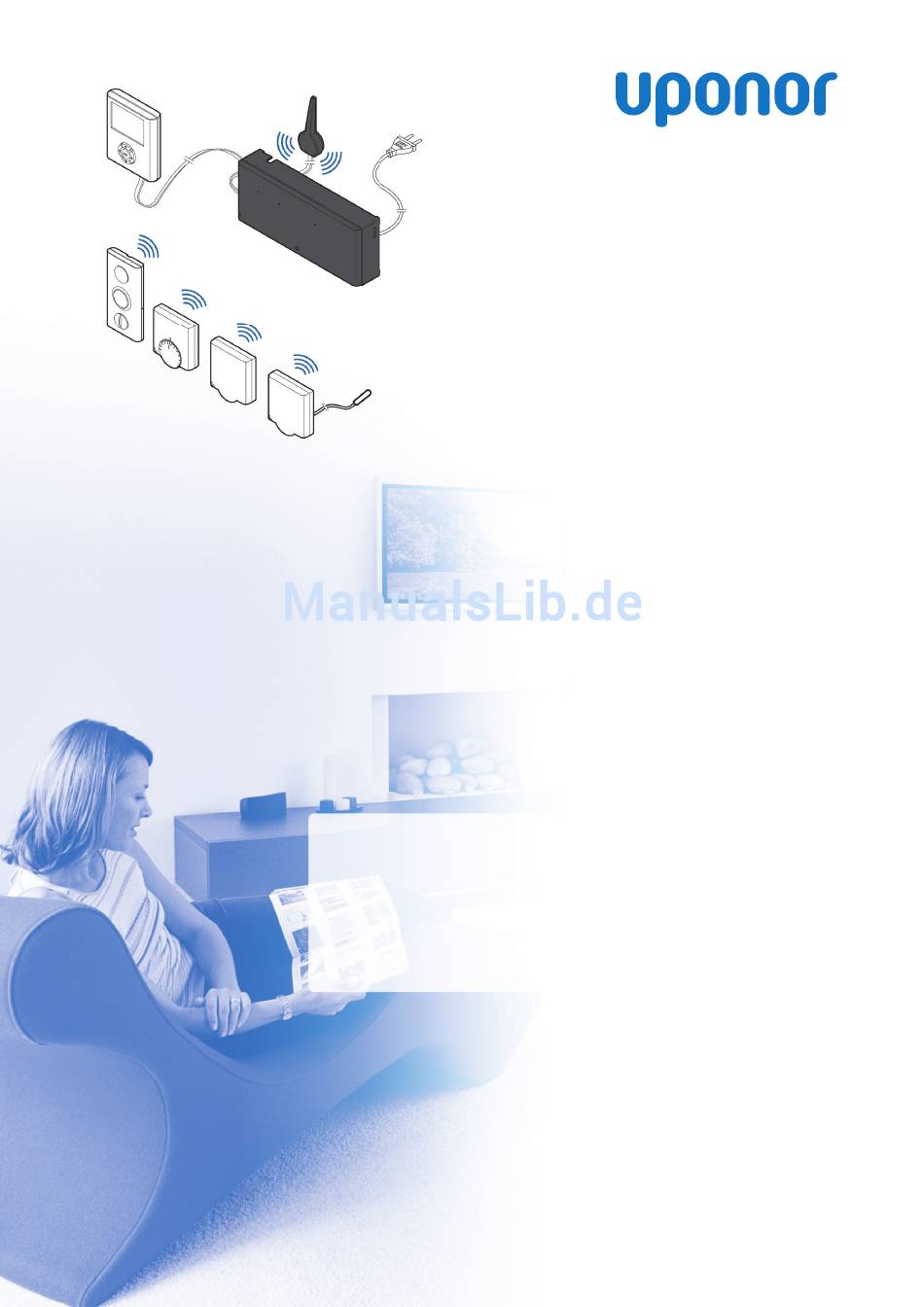

- Seite 1 Uponor Radio 24V, Room Controls DEM D E K U R Z A N L E I T U N G 05 | 2013...
-
Seite 2: Inhaltsverzeichnis
Einschränkungen für Funkwellen ........4 Entsorgung ...............4 Kurzanleitung ...............5 Montage der Antenne ............5 Montage der Stellantriebe..........5 Montage des Uponor Bedienmoduls I-76 ......5 Benutzermodi des Uponor Bedienmoduls I-76 ....6 Optional: Installation mehrerer Regelmodule ....6 Raumfühler zuordnen............6 Einen Raumfühler mehreren Kanälen zuordnen....7 Raumfühlerzuordnung bei externem Messfühler ....7 Funktionstest ..............7... -
Seite 3: Copyright Und Haftungsausschluss
Abbildungen) wird durch internationale Urheberrechte Anleitung enthaltenen Informationen übernehmen. und Vertragsklauseln geschützt. Durch die Verwendung Uponor behält sich das Recht vor, jederzeit und ohne dieser Kurzanleitung erklären Sie sich mit allen weltwei- vorherige Ankündigung oder sonstige Verpfl ichtung ten Urheberrechtsgesetzen einverstanden. Modifi kati- die in dieser Anleitung enthaltenen Spezifi... -
Seite 4: Einleitung
Die Montage- und Bedienungsanleitung für das Uponor Control System DEM beschreibt die Montage und Warnung! Bedienung der Bestandteile des Systems. STOP Das Uponor System wird mit 50 Hz, 230 V AC gespeist. Unterbrechen Sie in einem Notfall Sicherheitsvorschriften sofort die Stromversorgung. In diesem Handbuch verwendete Symbole Technische Einschränkungen... -
Seite 5: Kurzanleitung
Verbindungskabels oder eines ähnlichen Kabels: 1. Verbinden Sie die Klemmen 1, 2, 3 und 4 am Regel- modul mit den Klemmen 1, 2, 3 und 4 am Uponor Bedienmodul I-76 (die Verkabelung ist gepolt, so dass Klemme 1 am Regelmodul mit Klemme 1 am Bedienmodul verbunden werden muss usw.). -
Seite 6: Benutzermodi Des Uponor Bedienmoduls I-76
Wechseln vom Modus Normal zum Modus Erweitert: 1. Drücken Sie am Uponor Bildschirm gleichzeitig und , bis die Anzeige Erweitert erscheint. 2. Drücken Sie auf OK. Der Uponor Bildschirm erscheint. Wechseln vom Modus Erweitert zum Modus Installateur: T-75 1. Drücken Sie am Uponor Bildschirm gleichzeitig und , bis die Anzeige Installateur erscheint. -
Seite 7: Einen Raumfühler Mehreren Kanälen Zuordnen
Konfi gurationsschalter am Raumfühler entsprechend der Verwendung des Raumfühlers T-54 (Inneneinstellung) eingestellt werden: 1. Drücken Sie kurz auf den Test-Schalter am Regler. Die Anzeigen aller zugeordneten Kanäle leuchten auf. 2. Uponor Raumfühler T-54 (Inneneinstellung) und T-55 Schalter 2.1 Mit einem spitzen Gegenstand die Funktion Zuordnungsschalter der zugeordneten Raumfühler vorsichtig eindrücken. -
Seite 8: Die Zuordnung Einzelner Raumfühler Aufheben
1. Drücken Sie kurz auf den Test-Schalter am Regler. geschaltet werden. Die Anzeigen aller zugeordneten Raumfühler leuchten auf. 1. Wählen Sie auf dem Uponor Bildschirm Menü > Einstellungen > Raumeinstellungen > Bypass. 2. Den Schalter des gewünschten Kanals gedrückt halten, bis die Kanal-Anzeige erlischt. Damit ist die 2. -
Seite 9: Technische Daten
K U R Z A N L E I T U N G Technische Daten Allgemeines IP30 (IP: Grad der Nichtzugänglichkeit der aktiven Teile des Produkts und Grad der Nichtzugänglichkeit für Wasser) Max. relative Raumfeuchtigkeit 95 % bei 20 °C Raumfühler und RH-Fühler CE-Zeichen Niederspannungsversuche... - Seite 10 K U R Z A N L E I T U N G U P O N O R R A D I O 2 4 V, R O O M C O N T R O L S D E M · K U R Z A N L E I T U N G...
- Seite 11 K U R Z A N L E I T U N G U P O N O R R A D I O 2 4 V, R O O M C O N T R O L S D E M · K U R Z A N L E I T U N G...
- Seite 12 Uponor Corporation www.uponor.com Uponor behält sich im Rahmen seiner kontinuierlichen Entwicklungs- und Verbesserungsarbeit das Recht auf Änderungen an Spezifi kationen der enthaltenen Komponenten ohne vorherige Ankündigung vor.
