SystemAir E28 Benutzerhandbuch
Kalender- und temperatureinstellungen für
danvent dv und time
Inhaltsverzeichnis
Quicklinks
Benutzerhandbuch
Danvent DV und TIME
Kalender- und Temperatureinstellungen
Version 2.3
LEDs und Tasten - Menünavigation - (Parameter ändern) ...................................................2
Benutzerebene .................................................................................................................................. 3
Betriebsart - Auto / Ein / Aus....................................................................................................... 3
Alarm - aufheben, quittieren......................................................................................................... 4
Einstellen der Temperatur ............................................................................................................. 5
Ändern der außentemperaturabhängigen Zulufttemperatur .................................................5
Einstellen der Volumen ................................................................................................................... 6
Zeitprogrammeinstellungen ........................................................................................................... 7
Kalendereinstellungen (Uhrzeit, Datum, Wochentag) ............................................................7
Einstellen von Feiertagen................................................................................................................ 8
Einstellen von erweitertem Betrieb ............................................................................................. 8
Einstellen der Zulufttemperatur min/max .................................................................................. 9
Notizen .............................................................................................................................................11
Inhaltsverzeichnis
Inhaltszusammenfassung für SystemAir E28
-
Seite 1: Inhaltsverzeichnis
Ändern der außentemperaturabhängigen Zulufttemperatur ..........5 Einstellen der Volumen ........................6 Zeitprogrammeinstellungen ......................7 Kalendereinstellungen (Uhrzeit, Datum, Wochentag) ............7 Einstellen von Feiertagen........................ 8 Einstellen von erweitertem Betrieb ..................... 8 Einstellen der Zulufttemperatur min/max .................. 9 Systemair-Werkseinstellungen oder letzte Benutzereinstellungen wiederherstellen ..10 Notizen .............................11... -
Seite 2: Leds Und Tasten - Menünavigation - (Parameter Ändern)

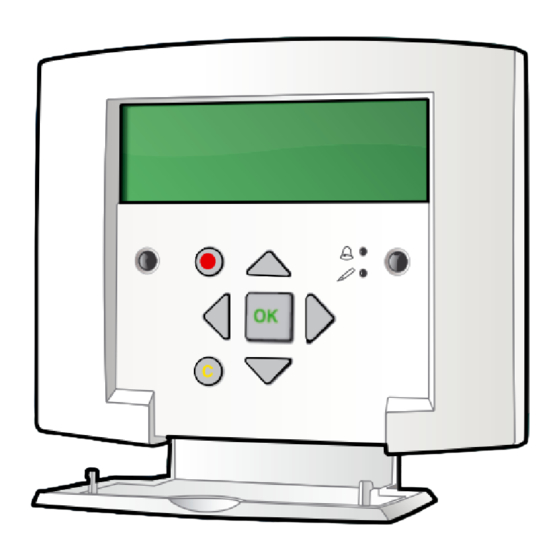

LEDs und Tasten – Menünavigation – (Parameter ändern) Bedienpaneel – Systemair-Bedientafel LEDs und Tasten AUF: ALARM: Alarmliste aufrufen Eine Menüzeile nach oben (höheren Parameterwert einstellen) Eine Menüzeile nach unten (niedrigeren LÖSCHEN: Parametereinstellung ver- Parameterwert einstellen) werfen und den ursprünglichen Wert wiederherstellen solange „OK/EINGABE“... -
Seite 3: Benutzerebene
Benutzerebene Startanzeige Startmenüs Danvent DV und TIME- Datum – aktuelle Betriebsart Betriebsart Betriebsart Ein / Aus / Auto Temperatursteue- Ausgewählte Funk- Temperatur rung und Sollwerte tionen und Istwerte Luftsteuerung SAF (Zuluftleistung) /h oder Pa Zusatz- /h oder Pa EAF (Fortluftleistung) steuerung Zeiteinstellun- Uhrzeit und Datum... -
Seite 4: Alarm - Aufheben, Quittieren
Alarm – aufheben, quittieren Anzeige im Bedienschritte Display Beispiel: Untere Frostwächtertemperatur Zum Aufrufen der Alarmliste zwei Mal 23. Mär 07:11 Klasse:A die Alarmtaste drücken Beispiel: Untere Frostwächtertemperatur Quittieren Blockieren Aufheben „Aufheben“ wählen. Nie „Blockieren“ wählen – diese Option ist nur für Testzwecke bei der Wartung be- stimmt. -
Seite 5: Einstellen Der Temperatur
Einstellen der Temperatur Bedienschritte Anzeige im Display Danvent DV TIME 2009-03-23 8:03 Display wird beleuchtet Syst: Stopp Temperatur Das System regelt auf eine bestimmte Tempe- Ist: xx.x ˚C Soll- ➞ ratur. Die Isttemperatur und die eingestellte Soll: yy.y ˚C Solltemperatur werden angezeigt. Sollwert ändern mit OK bestätigen, zu ändern- Soll: yy.y ˚C der Wert blinkt... -
Seite 6: Einstellen Der Volumen
Einstellen der Volumen Anzeige im Bedienschritte Display Danvent DV TIME 2009-03-23 8:03 Display wird beleuchtet Syst: Gestoppt Luftsteuerung SAF (SAF = Zuluftventilator) EAF (EAF = Fortluftventilator) Auswahl von Zuluftventilator (SAF) oder Fortluftventilator (EAF) Ist: zzz Zum Beispiel Zuluftventilator gewählt Soll: xxx Zu ändernder Wert blinkt,Umstellen des Soll 1/1: x.xxx m3/h oder Pa Sollwerts auf normale Leistung (1/1) oder... -
Seite 7: Zeitprogrammeinstellungen
Zeitprogrammeinstellungen Bedienschritte Anzeige im Display Danvent DV TIME 2009-03-23 8:03 Display wird beleuchtet Syst:Stopp Zeiteinstellungen Uhrzeit / Datum Zeitschaltuhr: Normale Drehzahl Zeitschaltuhr: Reduzierte Drehzahl Erweiterter Betrieb Feiertage „Zeitschaltuhr: Normale Drehzahl“ wählen (Beispiel). (Nicht „Datum / Uhrzeit“ wählen, da dies die Kalendereinstellung ist – Uhrzeit, Datum, Wochentag der Systemuhrzeit der Steuerung). -
Seite 8: Einstellen Von Feiertagen
Einstellen von Feiertagen Anzeige im Bedienschritte Display Danvent DV TIME 2009/03/23 8:03 Syst: Stopp Display wird beleuchtet Zeiteinstellungen Uhrzeit / Datum Zeitschaltuhr: Normale Drehzahl Zeitschaltuhr: Reduzierte Drehzahl Erweiterter Betrieb Feiertage „Feiertage“ wählen (Nicht „Uhrzeit / Datum“ wählen, da dies die Einstellung für die Sy- stemuhrzeit ist.) Feiertage (mm:dd) 01:01 - 01:03... -
Seite 9: Einstellen Der Zulufttemperatur Min/Max
Einstellen der Zulufttemperatur min/max Zugriff auf dieses Menü nur auf der höheren Zugriffsebene „Wartung“ Anzeige im Bedienschritte Display Danvent DV TIME 2009-03-23 8:03 Syst:Stopp Display wird beleuchtet Zugriffsrechte Anmelden „Anmelden“ wählen Passwort eingeben **** Aktuelle Ebene Benutzer Zu ändernde Ziffer blinkt (Eingabe von Ziffern siehe Seite 2) –... -
Seite 10: Systemair-Werkseinstellungen Oder Letzte Benutzereinstellungen Wiederherstellen
Systemair-Werkseinstellungen oder letzte Benutzereinstellungen wiederherstellen Zugriff auf dieses Menü nur auf der höheren Zugriffsebene „Wartung“ Anzeige im Bedienschritte Display Danvent DV TIME 2009-03-23 8:03 Syst:Stopp Display wird beleuchtet Zugriffsrechte Anmelden „Anmelden“ wählen Passwort eingeben **** Aktuelle Ebene Benutzer Zu ändernde Ziffer blinkt (Eingabe von Ziffern siehe Seite 2) –... -
Seite 11: Notizen
Notizen... - Seite 12 Systemair GmbH • Seehöfer Str. 45 • D-97944 Boxberg-Windischbuch Tel.: +49 (0) 7930 / 9272 - 0 • Fax: +49 (0) 7930 / 9272 - 92 info@systemair.de • www.systemair.de...
