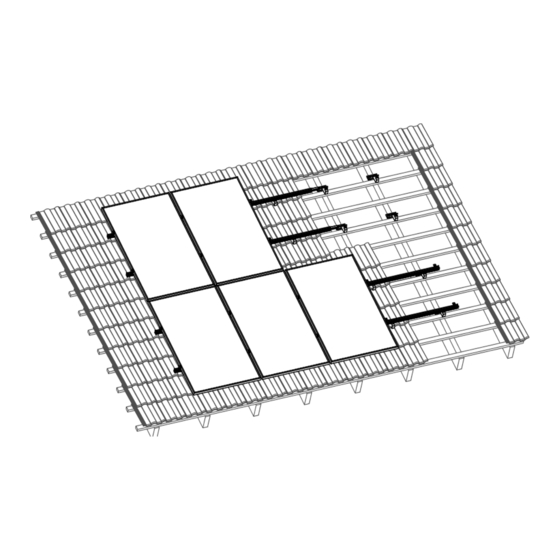

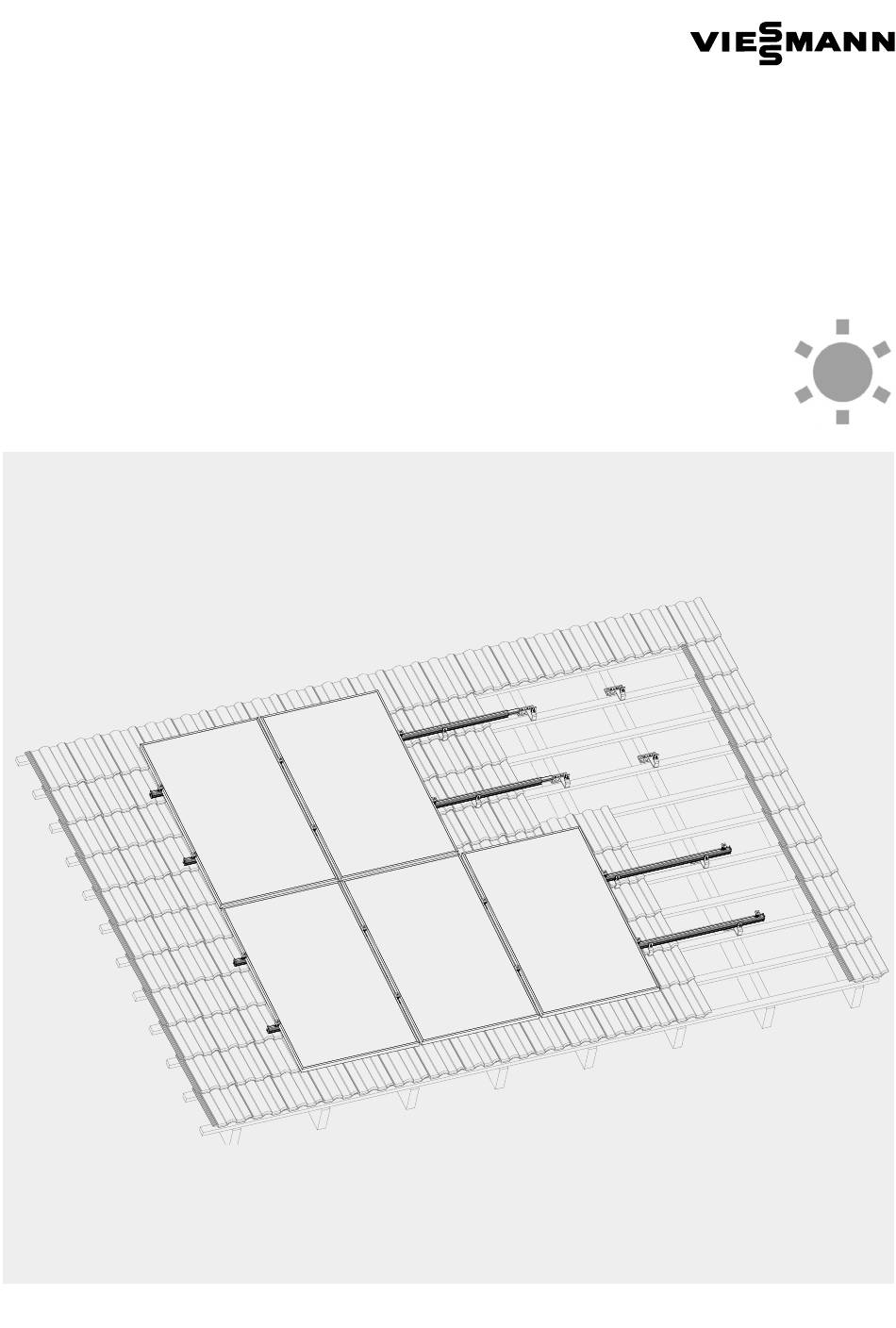

- Seite 1 Montageanleitung für die Fachkraft Vitovolt 300 Unterkonstruktion Unterkonstruktion für Vitovolt 300-Photovoltaikmodule zur Montage auf einem Schrägdach Vitovolt 300 Unterkonstruktion Nach Montage entsorgen! 6177346 DE 2/2022...
- Seite 2 Dieses Zeichen warnt vor Sach- und Bei dach- oder objektspezifischen Umweltschäden. Besonderheiten ggf. Fachkräfte, wie beispielsweise Dachdecker oder Statiker, Hinweis zur Klärung hinzuziehen. Angaben mit dem Wort „Hinweis“ enthal- ten Zusatzinformationen. Gewährleistung Die Gewährleistung gilt nur bei Verwendung in Verbindung mit einem original Viessmann Komplettsystem.
- Seite 3 Inhalt Übersicht der Montagesysteme ................. 4 A. Module horizontal - Schienen vertikal ..............7 B. Module vertikal/horizontal - Schienen horizontal ..........13 C. Module horizontal - 2 Lagen Schienen über Kreuz ..........20 D. Module horizontal - Stockschrauben, Solarbefestigeranbindung ...... 27 E.
- Seite 4 Übersicht der Montagesysteme Module horizontal - Schienen vertikal Module vertikal/horizontal - Schienen horizontal...
- Seite 5 Übersicht der Montagesysteme 3. Querverweis Kreuschienenverbund - Nicht löschen! Module horizontal - 2 Lagen Schienen über Kreuz Module horizontal - Stockschrauben, Solarbefestigeranbindung...
- Seite 6 Übersicht der Montagesysteme Module vertikal - Verschraubung in Holzverschalung Module vertikal/horizontal - Alternative Befestiger (bauseits)
- Seite 7 Module horizontal - Schienen vertikal 1. Querverweis Horizontal - Nicht löschen! Ⓔ/Ⓖ Ⓓ Ⓐ Ⓑ Ⓕ/Ⓗ Ⓒ Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ Ⓕ Ⓖ/Ⓗ Ⓖ Ⓗ 90° SIT 30 10 mm, 13 mm (TX 30)
- Seite 8 Module horizontal - Schienen vertikal ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 9 Module horizontal - Schienen vertikal d=3 x Ø Das Lochbild des Dachhakens nutzen, um den Dachhaken im Muldenbereich des Dachziegels zu platzieren. Achtung Dachhaken nur im zulässigen Bereich verschrauben. Einen Abstand von 3 x Ø Holzschraube Dachhaken zur Außenkante des Dachsparrens frei Dachziegel halten.
- Seite 10 Module horizontal - Schienen vertikal Hinweis Die folgende Dachziegelbearbeitung gilt nur für Falzziegel. Bei Flachziegeln: Siehe Seite 45. Dachziegel über den Dachhaken mit einem Winkelschleifer bearbeiten. Dachziegel gemäß Detailansicht A-A und B-B bearbeiten. 15 Nm 250 mm...
- Seite 11 Module horizontal - Schienen vertikal L > 35 mm 13 Nm 90°...
- Seite 12 Module horizontal - Schienen vertikal 13 Nm 13 Nm...
- Seite 13 Module vertikal/horizontal - Schienen horizontal 2. Querverweis Vertikal - Nicht löschen! Ⓐ Ⓓ Ⓑ Ⓕ/Ⓗ Ⓔ/Ⓖ Ⓒ Ⓐ Ⓒ Ⓓ Ⓑ Ⓔ Ⓕ Ⓖ/Ⓗ Ⓖ Ⓗ 90° SIT 30 10 mm, 13 mm (TX 30)
- Seite 14 Module vertikal/horizontal - Schienen horizontal Übersicht vertikale Modul Ausrichtung … n >35 mm 24 mm 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 15 Module vertikal/horizontal - Schienen horizontal Übersicht horizontale Modul Ausrichtung > 35 mm > 35 mm ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 16 Module vertikal/horizontal - Schienen horizontal d=3 x Ø Das Lochbild des Dachhakens nutzen, um den Dachhaken im Muldenbereich des Dachziegels zu platzieren. Achtung Dachhaken nur im zulässigen Bereich verschrauben. Einen Abstand von 3 x Ø Holzschraube zur Dachhaken Außenkante des Dachsparrens frei halten. Dachziegel Gefahr Distanzplatte...
- Seite 17 Module vertikal/horizontal - Schienen horizontal Hinweis Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flachziegeln: Siehe Seite Dachziegel über den Dachhaken mit einem Winkelschleifer bearbeiten. Dachziegel gemäß Detailansicht A-A und B-B bearbeiten. 15 Nm...
- Seite 18 Module vertikal/horizontal - Schienen horizontal 15 Nm...
- Seite 19 Module vertikal/horizontal - Schienen horizontal Achtung Vor der Installation die Module der untersten Reihe mit einer Abrutschsicherung versehen. Dazu die M6x20 mm Schrauben B (mit nach unten zeigendem Gewinde) mit M6 Muttern C in den Befestigungspunkten des Moduls A anziehen. Die Module der untersten Reihe so platzieren, dass der Rutschschutz anliegt und die Kante...
- Seite 20 Module horizontal - 2 Lagen Schienen über Kreuz 3. Querverweis Kreuschienenverbund - Nicht löschen! Ⓔ/Ⓗ Ⓑ Ⓐ Ⓒ Ⓚ Ⓕ/Ⓖ Ⓓ Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ/Ⓕ Ⓔ Ⓕ Ⓚ Ⓖ Ⓗ 90° 10 mm, 13 mm SIT 30 (TX 30)
- Seite 21 Module horizontal - 2 Lagen Schienen über Kreuz > 35 mm > 35 mm ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 22 Module horizontal - 2 Lagen Schienen über Kreuz d=3 x Ø Das Lochbild des Dachhakens nutzen, um den Dachhaken im Muldenbereich des Dachziegels zu platzieren. Achtung Dachhaken nur im zulässigen Bereich verschrauben. Einen Abstand von 3 x Ø Holzschraube zur Dachhaken Außenkante des Dachsparrens frei halten.
- Seite 23 Module horizontal - 2 Lagen Schienen über Kreuz Hinweis Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flachziegeln: Siehe Seite Dachziegel über den Dachhaken mit einem Winkelschleifer bearbeiten. Dachziegel gemäß Detailansicht A-A und B-B bearbeiten. 15 Nm...
- Seite 24 Module horizontal - 2 Lagen Schienen über Kreuz 13 Nm...
- Seite 25 Module horizontal - 2 Lagen Schienen über Kreuz 35 mm 13 Nm 90°...
- Seite 26 Module horizontal - 2 Lagen Schienen über Kreuz 13 Nm 13 Nm...
- Seite 27 Module horizontal - Stockschrauben, Solarbefestigeranbindung 4. Querverweis Stockschraube - Nicht löschen! Ⓔ/Ⓗ Ⓑ Ⓒ Ⓕ/Ⓖ Ⓐ Ⓓ Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ/Ⓕ Ⓔ Ⓕ Ⓖ Ⓗ 90° SIT 30 10 mm, 13 mm (TX 30)
- Seite 28 Module horizontal - Stockschrauben, Solarbefestigeranbindung ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 29 Module horizontal - Stockschrauben, Solarbefestigeranbindung 90° 6,0 8,0 >10 (mm) Ø 14 mm Ø (mm) Ø 7,0 7,2 Ø (mm) Ø Ø 14 mm Ø Ø Ø...
- Seite 30 Module horizontal - Stockschrauben, Solarbefestigeranbindung M10: SW17 M12: SW19 M10: S7 M12: S9 M10: SW17 M12: SW19 > 40 mm > 48 mm < 40 mm...
- Seite 31 Module horizontal - Stockschrauben, Solarbefestigeranbindung 15 Nm...
- Seite 32 Module horizontal - Stockschrauben, Solarbefestigeranbindung 90° 13 Nm 13 Nm 13 Nm...
- Seite 33 Module vertikal - Verschraubung in Holzverschalung 5. Querverweis Rauspund - Nicht löschen! Ⓐ Ⓑ Ⓒ Ⓓ Ⓕ/Ⓖ Ⓔ/Ⓗ Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ/Ⓕ Ⓔ Ⓕ Ⓖ Ⓗ 90° SIT 30 10 mm, 13 mm (TX 30)
- Seite 34 Module vertikal - Verschraubung in Holzverschalung … n >35 mm 24 mm 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 35 Montage auf Rauspund gegenüber einer Verschraubung auf den Dachsparren deutlich verringert. Sicherheitshinweise der Montageanleitung beachten. Viessmann haftet nicht für eine direkte Verschraubung auf den Rauspund. Die folgenden Schritte dienen der Illustrierung. Für eine Gewährleistung folgen Sie bitte der Anleitung auf Seite 13 und beachten Sie unsere Garantiebedingungen.
- Seite 36 Module vertikal - Verschraubung in Holzverschalung β β d=3 x Ø Achtung Dachhaken nicht als Tritt benutzen (Abb. 1). Achtung Die auf dem Dachsparren befestigten Dachhaken nur im zulässigen Bereich verschrauben. Einen Abstand von 3x Ø Holzschraube zur Außenkante frei halten. Anzahl der Schrauben: Siehe Seite 50 (Abb.
- Seite 37 Module vertikal - Verschraubung in Holzverschalung Hinweis Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flachziegeln: Siehe Seite Dachziegel über den Dachhaken mit einem Winkelschleifer bearbeiten. Dachziegel gemäß Detailansicht A-A und B-B bearbeiten. 15 Nm...
- Seite 38 Module vertikal - Verschraubung in Holzverschalung 15 Nm...
- Seite 39 Module vertikal - Verschraubung in Holzverschalung Achtung Vor der Installation die Module der untersten Reihe mit einer Abrutschsicherung versehen. Dazu die M6x20 mm Schrauben B (mit nach unten zeigendem Gewinde) mit M6 Muttern C in den Befestigungspunkten des Moduls A anziehen.
- Seite 40 Module vertikal/horizontal - Alternative Befestiger 5. Querverweis IFP Befestigung - Nicht löschen! Ⓔ/Ⓗ Ⓕ/Ⓖ Ⓐ Ⓑ Ⓐ Ⓓ Ⓒ Ⓐ Ⓑ Ⓒ Ⓓ Ⓔ Ⓕ Ⓖ/Ⓗ Ⓖ Ⓗ 90° SIT 30 10 mm, 13 mm (TX 30)
- Seite 41 Module vertikal/horizontal - Alternative Befestiger … n >35 mm 24 mm 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 42 Module vertikal/horizontal - Alternative Befestiger ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Viessmann PV-Planer sollte die Kragarmlänge nicht länger als 300 mm sein.
- Seite 43 Module vertikal/horizontal - Alternative Befestiger (bauseits) Achtung Installationsanleitung des Herstellers der alternativen Befestigung beachten. M10 = 15 Nm M12 = 40 Nm 15 Nm...
- Seite 44 Module vertikal/horizontal - Alternative Befestiger 13 Nm 13 Nm 13 Nm...
- Seite 45 Anhang - Flachziegel mit Genius roof solution Querverweis Ziegelbearbeitung Flachziegel - Nicht löschen! Fachziegel Schieferziegel Bearbeitung der Dachziegel Verwenden Sie einen Winkelschleifer oder Schieferschneider, um an der Einführungsstelle des Dachhakens eine Aus- sparung in den Dachziegel zu schneiden, die den Dachhaken bedeckt, so dass der Dachziegel fl ach liegt. Wenn die Dachziegel gerillt sind, muss auch in die Oberseite des unteren Dachziegels eine Aussparung geschnitten werden.
- Seite 46 Anhang - Flachziegel mit Genius roof solution Querverweis Ziegelbearbeitung Flachziegel_2 - Nicht löschen!
- Seite 47 Anhang - Flachziegel mit Genius roof solution Querverweis Ziegelbearbeitung Flachziegel_3 - Nicht löschen!
- Seite 48 Anhang - Flachziegel mit Dichtbahn -> J...
- Seite 49 Querverweis Artikelübersicht - Nicht löschen! Anhang - Bauteile für Kombinationsmöglichkeiten Item No. 7959300 160 mm 71 mm 65 mm (Anbindung versetzt/ Offset Connection) 180 mm 81 mm 65 mm 7959301 200 mm 81 mm 65 mm (Anbindung versetzt/ Offset Connection) 7959295 200 mm 81 mm...
- Seite 50 Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen Querverweis Schrauben - Nicht löschen! 7959280 7959277 7959278 7959279 7959281 UK Roof hook, UK Roof hook, UK Roof hook, UK Roof hook, UK Roof hook 90°, Flexible Pantile Plain Plain, Heavy Load Flexible 7959269 7959270 7959271...
- Seite 51 Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen Querverweis Schrauben - Nicht löschen! 7968408 Dachhaken, 15 Nm ≥ 5 mm ±25 mm...
- Seite 52 Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen Querverweis Schraubenanzahl - Nicht löschen! Holzschraube Dachhaken Wood screw Roof hooks Vis a bois Crochet de toit Vite da legno Staffa Tornillo de madera Gancho de tejado 7959288 7959289 7959290 7959291 7959292 7959294 7968408 —...
- Seite 53 Anhang - Montageschienen und Equiment VS+ Montageschiene 41 x 35 Abdeckkappe für Mounting rail 41 x 35 Artikelnummer Farbe 7959376 Schwarz 7959375 Blank Abdeckkappe für VS+ Montageschiene 50 x 37 Mounting rail 50 x 37 Artikelnummer Farbe 7959374 Schwarz 7959373 Blank Montageschiene VS+ Montageschiene 60 x 38...
- Seite 54 Anhang - Modulklemmen Querverweis Klemmen - Nicht löschen! 7959379, 7959380 RS1 Mittel/Endklemme 7959381, 7959382 7959383, 7959384 Endklemme + Mittelklemme + 7959377, 7959378 Kreuzschienen- verbinder+ 7959416 UNI-Erdungsklemme...
- Seite 55 Montagehinweise Frankreich...
