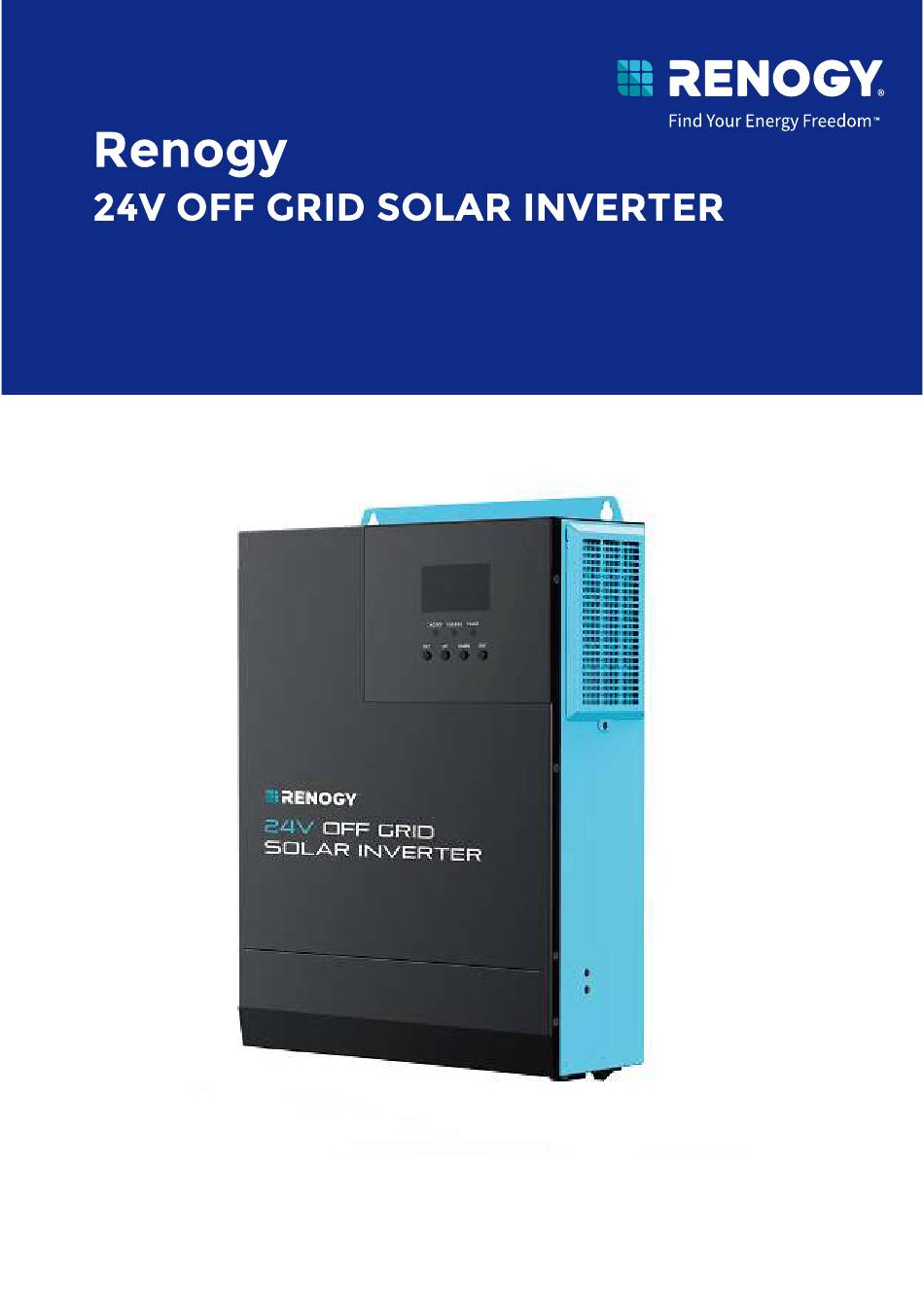

- Seite 1 RIV2430HCS-2SS VERSION 1.0 BENUTZERHANDBUCH...
- Seite 3 INHALT ..................4 1.1 P ................4 1.2 G ...................5 rundlegende Systemeinführung 1.3 A ......................... 7 ussehen 1.4 A ....................8 bmessungszeichnung ..................9 2.1 V ...............9 2.2 V ........10 2.3 I .
- Seite 13 Schritt 2: Entfernen Sie die Anschlussabdeckung. Schritt 3: Verkabelung. AC-Eingangs-/Ausgangsverdrahtung: Verkabelung AC-Eingangs/Ausgangs trennen externen Leitungsschutzschalter und stellen Sie sicher, dass das verwendete Kabel dick genug ist. Bitte beachten Sie Abschnitt 2.2 „Verkabelungsspezifikationen und Auswahl des Leitungsschutzschalters“. Verbinden Sie das AC-Eingangskabel gemäß der in der folgenden Abbildung gezeigten Kabelreihenfolge und Terminalposition.
- Seite 14 dann das stromführende Kabel und den Nullleiter an. L: L-Leiter N: Neutralleiter :Erdungsleitung Verbinden Sie das AC-Ausgangskabel gemäß der in der nachstehenden Abbildung dargestellten Kabelreihenfolge und Klemmenposition ordnungsgemäß. Bitte schließen Sie zuerst das Erdungsleitung an, dann den L-Leiter und den Neutralleiter. Die Erdungsleitung wird über die O-Klemme mit der Erdungsschraube am Schrank verbunden.
- Seite 15 PV-Eingangsverdrahtungsmethode:: Schalten Sie vor der Verdrahtung den externen Schutzschalter aus und vergewissern Sie sich, dass der verwendete Draht dick genug ist. Siehe Abschnitt 2.2 „Verdrahtungsspezifikationen und Auswahl der Leistungsschalter“. Schließen Sie das PV-Eingangskabel entsprechend der in der folgenden Abbildung dargestellten Kabelreihenfolge und Klemmenposition ordnungsgemäß an. PV+: PV-Eingang Pluspol PV-: PV-Eingang Minuspol BAT-Verdrahtungsmethode:...
- Seite 16 BAT+: Batterie positive Elektrode BAT-: Batterie negative Elektrode Warnungen: Netzeingang, AC-Ausgang und PV-Generator erzeugen Hochspannung. Schalten Sie daher vor der Verkabelung den Schutzschalter oder die Sicherung aus; Seien Sie bei der Verkabelung sehr vorsichtig; schließen Sie während der Verkabelung nicht den Schutzschalter oder die Sicherung und stellen Sie sicher, dass die „+“- und „-“-Polleitungen jeder Komponente richtig angeschlossen sind;...
- Seite 27 Parameter Parameter Einstellungen Beschreibung Name Bypass-Selbstanpassung; wenn das Netz [02] 50,0 default angeschlossen ist, passt es sich automatisch an die Netzfrequenz an; wenn das Netz Ausgangsfreque ausgeschaltet ist, kann die Ausgangsfrequenz über dieses Menü eingestellt werden. Die [02] 60,0 Standard-Ausgangsfrequenz der 230V- Maschine ist 50HZ.
- Seite 28 Parameter Parameter Einstellungen Beschreibung Name Netzladung gleichzeitig erfolgen. Wenn der Wechselrichter in Betrieb ist, kann nur die PV- Ladung gestartet werden. Nur PV-Ladung, wobei die Netzladung nicht [06] OSO aktiviert ist. Maximaler Maximaler Ladestrom (AC-Ladegerät+PV- [07] 80A default Ladestrom Ladegerät). Einstellbereich: 0~80A Benutzerdefiniert;...
-
Seite 43: Wartung Der Systeme
7. Wartung der Systeme Um die beste Langzeitleistung zu erhalten, wird empfohlen, die folgenden Kontrollen zweimal jährlich durchzuführen. 1. Vergewissern Sie sich, dass der Luftfluss um das Gerät herum nicht blockiert ist, und entfernen Sie jeglichen Schmutz oder Ablagerungen vom Kühlkörper. 2. -
