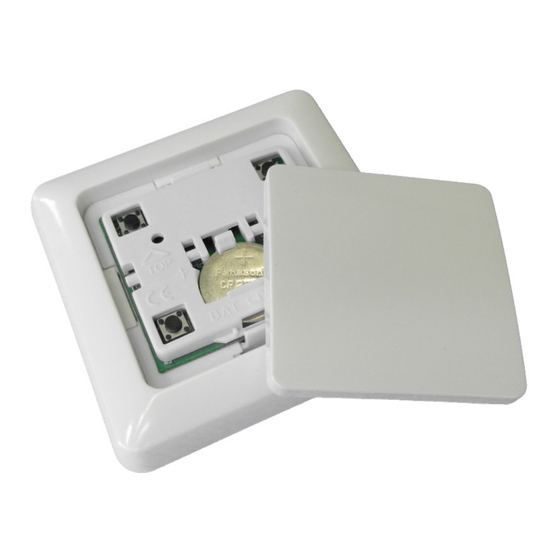

Popp 009303 Handbuch
Batterie funkschalter
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Popp 009303
- Seite 1 009303 Batterie Funkschalter Handbuch...
-
Seite 2: Inhaltsverzeichnis
Batterie Funkschalter – Handbuch Schnellstart ..................................2 Produktbeschreibung ................................2 Installationsanleitung ................................3 Verhalten im Z-Wave Netzwerk ............................6 Kindersicherung .................................. 7 Wake Up Intervalle – Wie man mit Geräten kommuniziert....................7 Node Information Frame ..............................7 LED Steuerung ..................................8 Assoziationen .................................. -
Seite 3: Installationsanleitung
Der Controller erlaubt darüber hinaus das Auslösen von Szenen in einem zentralen Controller. Auch hierfür können verschiedene Modi konfiguriert werden, um verschiedene Implementierungen von Szenen den verschiedenen zentralen Controllern auf dem Markt anzupassen. Die Steuerungsoptionen beinhalten auch spezielle Modi wie „alles an/aus“ oder die ständige Steuerung des Z-Wave Gerätes in der Umgebung des Funkschalters. -
Seite 4: Erweiterte Konfiguration Für Fortgeschrittene Anwender
Das Gerät befindet sich im Sekundärcontroller-Modus: • Taste 1 drücken: Startet den Anlern-Prozess. Damit wird das Gerät aus einem Netzwerk entfernt oder (wieder) hinzugefügt. • Taste 2 drücken: Manuelles Aufwecken des Gerätes und Aussenden eines “Node Information Frame“. • Taste 3 drücken, danach Taste 4 für 5 Sekunden: Zurücksetzen in den Auslieferungszustand Das Gerät befindet sich im Primärcontroller-Modus: •... - Seite 5 Hinweis: Wenn sich Änderungen an den Konfigurationsparametern nicht mehr rückgängig machen lassen, können Sie das Gerät jederzeit auf Werkseinstellungen zurücksetzen. Tastenmodi 4 Gruppen werden durch eine einzelne Taste gesteuert (Parameter 1/2 = 0) Die Tasten 1-4 steuern jeweils eine einzelne Kontrollgruppe: 1→A, 2→B, 3→C, 4→D.
-
Seite 6: Zurücksetzen Auf Werkseinstellungen
Betriebsarten zur Szenenaktivierung: • Direkte Aktivierung vorkonfigurierter Szenen (Parameter 11…14 = 5). In Assoziationsgruppen verknüpfte Geräte werden durch individuelle Kommandos gesteuert, die von der Z-Wave Kommandoklasse „Scene Controller Configuration“ definiert werden. Dieser Modus erweitert den Modus Ansteuern assoziierter Geräte mit An-/ Aus-/ Dimm-Befehlen und integriert die Kommunikations-Muster 6 und 7**. -
Seite 7: Kindersicherung
Sollte das Gerät bereits mit einem Netzwerk verbunden sein, exkludieren Sie es zuerst, bevor Sie anschließend das Gerät wiederum in Ihr Funknetz einbinden. Andernfalls lässt sich eine Inklusion nicht erfolgreich durchführen. Sollte der bereits eingebundene Controller ein Primärcontroller sein, muss dieser zuerst zurückgesetzt werden. Informationen zur Inklusion und Exklusion des Gerätes aus dem Netzwerk entnehmen Sie dem Kapitel Schnellstart. -
Seite 8: Led Steuerung
LED Steuerung Bestätigung: Grün, 1 Sekunde Defekt/Misserfolg: Rot, 1 Sekunde Tastendruckbestätigung: Grün, 1/4 Sekunde Warten auf Auswahl des Netzwerkmanagement-Modus: Grün, langsames Blinken Warten auf Gruppenauswahl im Assoziations-Einstellungsmodus: Grün, schnelles Blinken Warten auf Auswahl der Primärcontrollerfunktion: Grün, schnelles Blinken Warten auf NIF im Assoziations-Einstellungsmodus: Grün-Rot-Aus Blinken Assoziationen Z-Wave Geräte können andere Geräte direkt steuern. - Seite 9 Paarmodus für Taste 2 und 4 (Parameter Nummer 2, Größe 1) Im jeweiligen separaten Modus arbeiten Taste 2 mit Gruppe B und Taste 4 mit Gruppe D. Ein Klick bedeutet AN. Taste halten dient zum Hochdimmen, Doppelklick ist AUS, Klicken-Halten dient zum Herunterdimmen. Ein gemeinsamer Druck auf B/ D ist entsprechend hoch/ herunter.
-
Seite 10: Technische Daten
Befehl an Kontrollgruppe D (Parameter Nummer 14, Größe 1) Dieser Parameter bestimmt den an die Kontrollgruppe D auszusendenden Befehl, wenn die entsprechende Taste gedrückt wird. Wert Beschreibung Inaktiv An-/Ausschalten und Dimmen (sendet Basic Set und Switch Multilevel) Nur An-/Ausschalten (sendet Basic Set) Alles schalten Szenen senden Vorkonfigurierte Szenen senden... -
Seite 11: Begriffserklärung Z-Wave
Die meisten Fragen hinsichtlich des Z-Wave Funk-Kommunikations-Standards können durch die internationale Community auf www.zwave.de (englischsprachig) bzw. www.zwave.de (deutschsprachig) beantwortet werden. Falls Sie doch keine Lösung für ein auftretendes Problem finden, schauen Sie auf www.popp.eu/support oder kontaktieren Sie uns bitte per E-Mail unter: info@popp.eu... - Seite 12 © 2015 POPP & Co. Die Informationen in diesem Handbuch wurden sorgfältig zusammengestellt und geprüft, stellen jedoch keine Zusicherung von Produkteigenschaften dar. Popp & Co. haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist. Die Vervielfältigung und Verteilung der mit diesem Produkt gelieferten Dokumentation und Software bedarf der schriftlichen Genehmigung durch Z-Wave Europe.
