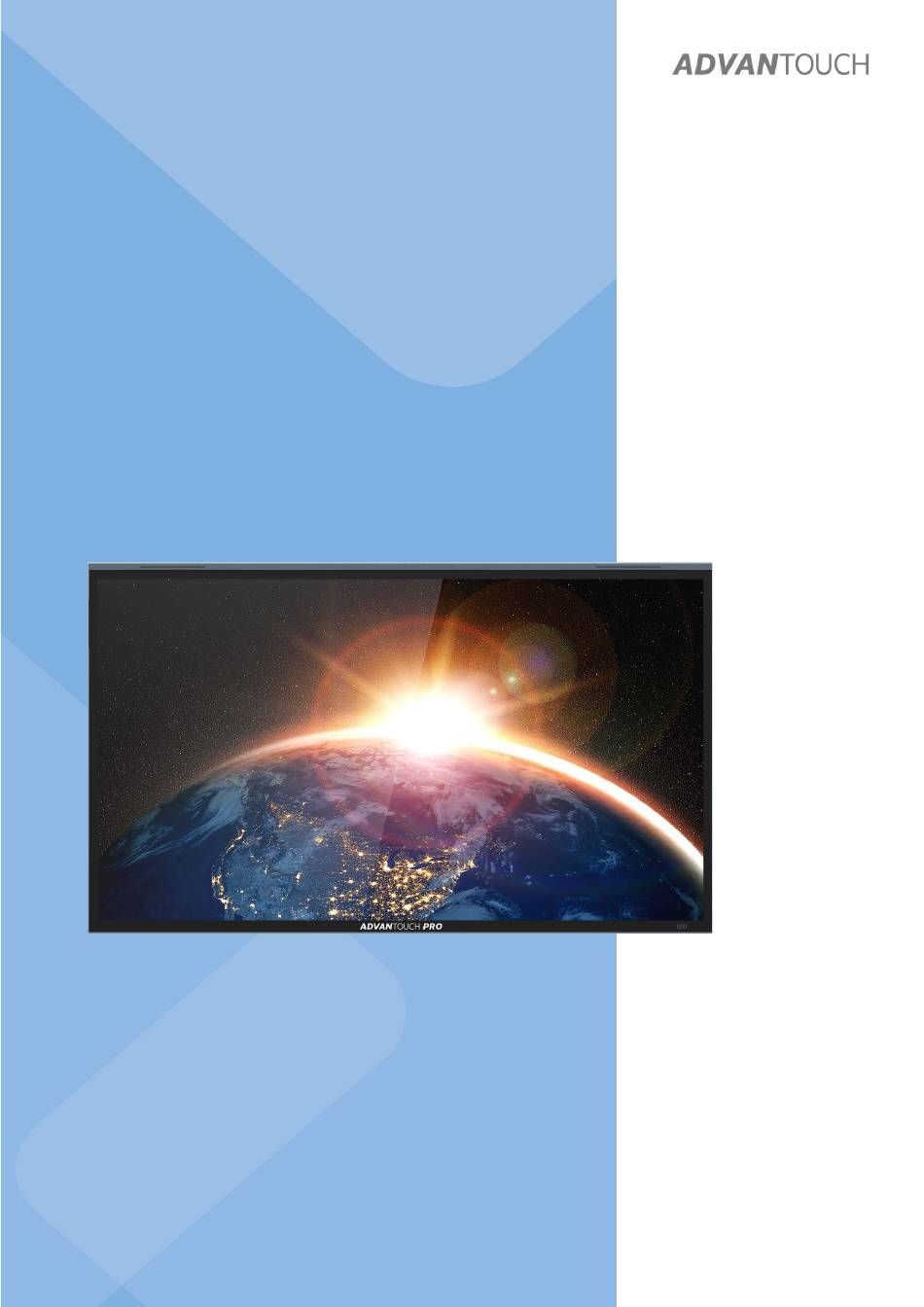

Seite 1
SCHNELLSTART-ANLEITUNG ADVANTOUCH PRO 3 Stand: 01.09.2022...
Seite 2
Hardware / Display Sensorik – Frontseite Taste / Anschluss Erläuterung NFC-Sensor „Near Field Communication“-Reader zur drahtlosen Verbindung IR-Sensor Infrarot-Empfänger für die Fernbedienung Power-Kontrollleuchte LED zur Anzeige des Betriebszustands Bedienelement und Anschlussfeld - rechte Rückseite Taste / Anschluss Erläuterung Power-Button Wenn Display aus: Schaltet Display ein Wenn Display an: Kurzes Drücken: Schaltet Bild schwarz/aus...
Seite 3
Anschlussfeld - untere Rückseite Taste / Anschluss Erläuterung Kaltgeräte-Buchse mit 1 x C14 Netzschalter Anschlüsse für externe 1 x RS232 Geräte / Computer 1 x RJ45 / LAN In 1 x RJ45 / LAN Out 1 x Aux (3.5mm) 1 x HDMI-Out 1 x SPDIF Externes Gerät (z.B.
Seite 4
Quellenwahl und Grundeinstellungen Schaltfläche Erläuterung Quellen Öffnen Sie die Quellenwahl und klicken sie auf die gewünschte Quelle (siehe Kap. 1a - c) im Menü. Die aktuell angezeigte Quelle wird blau umrandet dargestellt. Quellen, an denen ein Signal anliegt, sind mit einem blauen Punkt gekennzeichnet. Helligkeit Regelung der Displayhelligkeit mittels Schieberegler.
Seite 5
Fernbedienung Taste Erläuterung Alt + Tab Wechselt das Fenster bzw. die Anwendung Stummschaltung Deaktiviert den Ton des Displays Alt + F4 Schließt das aktuelle Fenster bzw. die Anwendung Ziffernfeld Zifferntasten von 0 bis 9 Funktionstaste Keine Funktion Menü Öffnet das Einstellungsmenü Touch-Eingabe sperren Deaktiviert oder aktiviert die Touch-Eingabe am Display Einfrieren und Zoomen...
Seite 6
ADVANOS Betriebssystem Startbildschirm Schaltfläche Erläuterung ADVANShare Anzeige des Codes zum Starten der Bildschirmübertragung. Kann bei Bedarf verschoben, minimiert (Anklicken => „Minimieren“) oder die ADVANShare-App geöffnet werden (Anklicken => „Hauptschnittstelle anzeigen“). Statusleiste Zeigt den Status von Helligkeit, Lautstärke, LAN usw. an. Öffnet durch Klick die folgenden Einstellungen: Quellenwahl Helligkeit...
Seite 7
Startleiste Nr. Schaltfläche / Bereich Erläuterung Start (nur unter Zum Android-Homescreen/ Startbildschirm Android) springen Taskleiste (nur unter Geöffnete Apps anzeigen lassen Android) Pfeile Startleiste einklappen bzw. ausblenden Apps (nur unter Anpassbarer Bereich mit allen vorinstallierten und Android) nachträglich hinzugefügten Android-Apps. Drücken Sie lange auf die App und anschließend auf „-“, um diese aus dem App-Bereich zu entfernen.
Seite 8
Bytello Class Öffnet eine kollaborative Tafelsoftware, um interaktive Tafelanschriebe zu erstellen (Internetverbindung und Bytello Class-Konto werden benötigt). Bytello DMS Stellt Verbindung zur Display-Verwaltung und - Fernsteuerung her. Bytello Konto Öffnet die Anmeldung für das persönliche Bytello Konto. Cloud Verbinden Sie Ihre Google Drive- und MS OneDrive- Cloud.
Seite 9
Multi-Fenstermanagement In Bytello OS Android-Apps und -Werkzeuge in Fenstern geöffnet, ähnlich wie unter Windows. Diese können verschoben, minimiert ( ), maximiert ( ) und geschlossen ( ) werden. Folgende Anzeigegrößen können durch ziehen des App-Fenster an bestimmte Positionen automatisch angepasst werden: Vollbild: Ziehen des Fensters an den oberen Rand •...
Seite 10
ADVANote (Whiteboard-App) Werkzeugleiste Nr. Schaltfläche Erläuterung Menü Öffnet das Menü (siehe unten) Verlassen Beendet ADVANote Teilen Überträgt das aktuelle Tafelbild an mobile Endgeräte. Hierzu den QR-Code scannen und dem Link folgen Dateiliste Zeigt alle verfügbaren (lokal oder auf USB-Stick) ADVANote-Dateien an, um Sie zu öffnen Auswahl Aktivierung der Objekt- und Schriftmarkierung auf der Zeichenfläche.
Seite 11
Stift-Werkzeug Schaltfläche Erläuterung Belegung Stiftspitze Stellt auf die Belegung der Stiftspitze (dünne Spitze) Belegung Stiftrückseite Stellt auf die Belegung der Stiftrückseite (breite Seite oder Finger) um Stift-Typ Auswahl zwischen einem Filzstift, einem Flachpinsel, einem Rundpinsel (geschwindigkeitsabhängige Stärke) und einem Zauberstab (Umwandlung in Cliparts). Stiftstärke Schieberegler, um die Stiftstärke zu ändern Farbauswahl...
Seite 12
ADVANShare (Bytello Share) Beachten Sie bitte: Für die kabellose Bildschirmübertragung wird WLAN benötigt. Bitte vergewissern Sie sich, dass das Display mit dem WLAN verbunden oder Sie die Hotspot-Funktion (auch ohne Internet) des Displays aktivieren haben. Führen Sie zur Einrichtung von Bytello Share an ihrem mobilen Endgerät, die folgenden Schritte aus: 1.
Seite 13
Hiermit bestätigt die MEBIKON GmbH die Konformität des Produktes entsprechend der EMV- Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Bei Verwendung des Touch-Displays mit dem WLAN-Modul SI07B bestätigt die MEBIKON GmbH die Konformität des Produktes nach der Funkanlagen-Richtlinie 2014/53/EU. Die EU-Konformitätserklärungen sind einsehbar unter www.mebikon.de/konformitaetserklaerung/ MEBIKON GmbH Gewerbegebiet Hahnenbalz 35...
