Inhaltszusammenfassung für warmup DCM-PRO

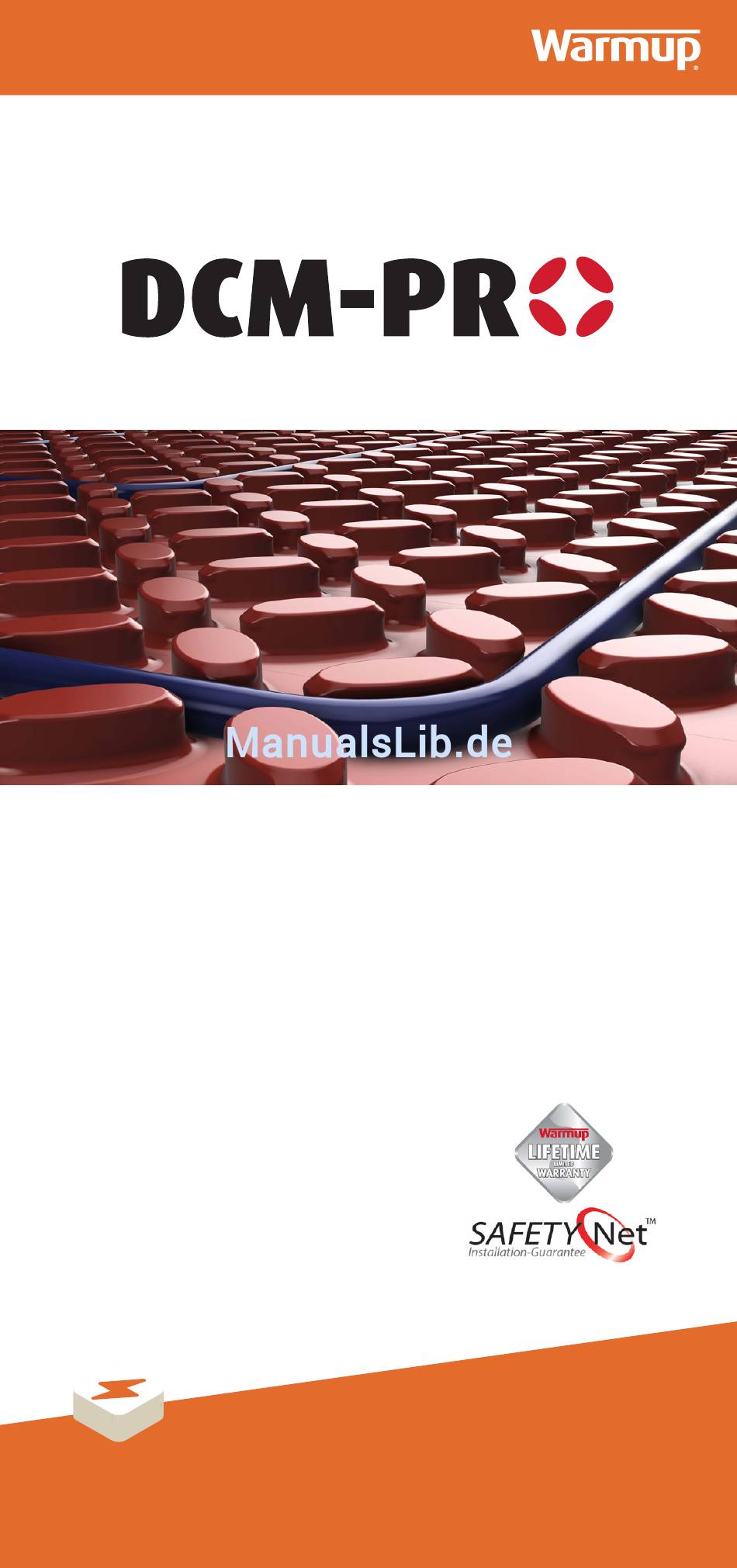

- Seite 1 DCM-PRO Heizsystem Installationshandbuch Gebührenfreie technische Hotline 008000 345 0000 Wichtig: Bitte lesen Sie dieses Handbuch sorg fältig durch, bevor Sie mit der Installation beginnen. Elektrische Fußbodenheizung www.warmupdeutschland.de...
-
Seite 3: Inhaltsverzeichnis
Installation ihrer Fußbodenheizung schnell und einfach. Bitte stellen Sie sicher, dass Sie die passenden Heizelemente für den zu beheizenden Bereich haben. Warmup PLC, der Hersteller des Warmup® DCM-PRO Heizsystems, übernimmt keinerlei Haftung, weder ausdrücklich noch impliziert, für jegliche Verluste oder Folgeschäden, die als Resultat von Installationen entstehen, welche in irgendeiner Weise gegen die folgenden Anweisungen verstoßen. -
Seite 4: Kurzanleitung
Leerrohr) • Grundieren Sie mit einer • Wir empfehlen die Ver geeigneten Grundierung den wendung von beschichteten Untergrund Warmup® Isolierplatten • Befestigen Sie den DCMPRO • Prüfen Sie den Widerstand Dehnungsrandstreifen rund des Heizleiters und notieren herum zur Raum umrandung... - Seite 5 Sie zum Verfugen flexible Fugenmasse • Prüfen Sie erneut den Wider • Schließen Sie das Warmup® stand und notieren Sie die Thermostat an Werte auf der Informations Anweisungen dazu finden Sie karte. Stellen Sie sicher, dass...
-
Seite 6: Materialien Zur Installation
Material zur Installation Bei Warmup erhältlich: Warmup® DCM-PRO Matte Warmup® DCM-PRO Heizleiter Warmup® DCM-PRO Warmup® DCM-PRO Dehnungsrandstreifen Abdichtband Warmup® Thermostat und Warmup® Isolierplatten Bodenfühler beschichtet Zusätzlich benötigtes Material zur Installation: • Fehlerstromschutzschalter bzw. FI-Schalter mit 30mA Auslöse strom (erforderlich als Teil aller Installationen) •... -
Seite 7: Wichtige Hinweise
Wichtige Hinweise Bitte bewahren Sie die ausgefüllte Informationskarte mit dem Verlegeplan gut sichtbar in ihrem Sicherungskasten auf Stellen Sie sicher, dass der gesamte Heizleiter einschließlich aller Verbindungselemente komplett unter dem Bodenbelag verlegt ist Stellen Sie sicher, dass die Leistung des Heizsystems ihren Ansprüchen entspricht Installieren Sie den Bodenfühler mittig zwischen zwei Heizleitern und nicht in Bereichen mit Wärmeschwankungen... -
Seite 8: Schritt 1 - Elektroinstallation
Schritt 1 - Elektroinstallation Stromzufuhr muss über Fi Schalter abgesichert werden Thermostat in Schalterdose Bodenfühler ragt 300 mm in den beheizten Bereich Kaltleiter und hinein und ist direkt Verbindungs stellen mit dem Thermostaten eingelassen in Matte und verbunden Unter grund (Kaltleiter ist direkt mit dem Thermostat verbunden) FI-Schutzschalter installieren... -
Seite 9: Zonen-Übersicht
Schritt 1 - Elektroinstallation Zonen-Übersicht ZONE 2 ZONE 1 ZONE 0 HINWEIS: Bei der Installation im Badezimmer muss das Thermostat außerhalb der Schutzzone 0 und 1 installiert werden. Jedes Spannungsgerät wie Thermostaten oder Verteilerdosen muss mindestens mit dem Schutzgrad IPX4 oder IPX5 ausgestattet sein, um innerhalb der Zone 2 installiert werden zu dürfen. -
Seite 10: Schritt 2 - Vorbereitung Des Untergrunds
Flexibler Fliesenkleber oder Ausgleichsmasse DCM-PRO Heizleiter DCM-PRO Matte Geeignete Grundierung Untergrund Für optimale Ergebnisse empfehlen wir die Verwendung von Warmup® Isolierplatten. Sie werden direkt auf den Untergrund in einem Bett aus flexiblem Fliesenkleber mit Hilfe einer gezahnten Kelle zueinander versetzt verlegt. - Seite 11 Da ein steifer Untergrund unerlässlich ist, sollten die bestehenden Fußbodenbretter geprüft und bei Bedarf durch verzahnte, wasserfeste Fußbodenverlegeplatten verstärkt werden. Für eine zusätzliche Wärmedämmung können Warmup® Isolierplatten verwendet werden. Sorgen Sie für ausreichende Belüftung der Unterbodenkonstruktion. Bodenaufbau bei Holzuntergründen Mit Warmup®...
-
Seite 12: Schritt 3 - Verlegung Der Matte
• EMPFOHLEN: Installieren Sie • Installieren Sie den Warmup® Dehnungsrandstreifen an den die Warmup® Isolier platten auf dem Untergrund entsprechend Bodenkanten des Raums und der beiliegenden Installations jede weitere Bodenkante anleitung • Stellen Sie sicher, dass eine ebene Oberfläche entsteht,... - Seite 13 Schritt 3 - Verlegung der Matte • Nehmen Sie Maß und • Positionieren Sie die Matte; schneiden die Matte auf die dazu zuerst nur eine kleine benötigte Länge mit Hilfe Ecke der Folie lösen, bevor Sie eines Teppichmessers oder zum Befestigen die gesamte einer Schere Folie entfernen •...
-
Seite 14: Schritt 4 - Verlegeplanerstellung
Schritt 4 - Verlegeplanerstellung Erstellen Sie einen Verlegeplan zur Kennzeichnung des beheizten Bereichs. Markieren Sie den Verlauf des Heizleiters, so dass späteres Bohren oder Schrauben auf dem gefliesten Bodenbelag nicht zur Beschädigung des Heizsystems führen kann. Bevor Sie beginnen: • Der Abstand zwischen •... - Seite 15 Schritt 4 - Verlegeplanerstellung Die übliche Leistung des DCM-PRO Heizsystems beträgt 150 W/ m². Durch die Veränderung des Heizleiterabstands kann die Heiz- leistung jedoch den individuellen Bedürfnissen und Ansprüchen des Bodenbelags angepasst werden. Während der Verlegung sollte stets ein umliegender Randabstand zum unbeheizten Bereich von der Hälfte des Heizleiterabstands...
-
Seite 16: Schritt 5 - Verlegung Des Heizleiters
Schritt 5 - Verlegung des Heizleiters • Prüfen und notieren Sie den • Beginnen Sie mit der An Widerstand des Heizleiters schluss leitung. Stemmen Sie auf der Informationskarte einen Kanal in die Matte damit (Seite 30) in der Spalte “Vor sich die Verbindungsstelle auf Verlegung”) gleicher Höhe befindet... - Seite 17 Schritt 5 - Verlegung des Heizleiters • Am Ende des Heizleiters be • Positionieren Sie den Boden findet sich das Endstück fühler mittig zwischen zwei parallel verlaufenden Heiz • Wie auch bei der Anschluss leitern. Er muss min. 150 mm leitung muss hier ein Kanal in in den zukünftig beheizten die Matte gestemmt werden,...
-
Seite 18: Abdichtung
Abdichtung In Nassbereichen ist eine Abdichtung nötig. Falls Sie ein eigenes Versiegelungssystem verwenden, stellen Sie eine abgeschlossene Oberfläche her, indem Sie das DCM-PRO Heizsystem mit einer Ausgleichsmasse bedecken. Falls Sie ein Warmup® Abdichtungs system verwenden, folgen Sie den unten be schriebenen Schritten: •... - Seite 19 Abdichtband 100 mm über lappend auf und versiegeln die beiden Streifen mit geeignetem Kleber Hinweis: Bedecken Sie auch die Bereiche an der Anschlussleitung, dem Endstück oder dort, wo Sie versehentlich die Oberfläche der Matte beschädigt haben, mit geeignetem Kleber und Warmup® Abdichtband...
-
Seite 20: Schritt 6 - Bodenbeläge
Schritt 6 - Bodenbeläge Dieses Installationshandbuch bezieht sich auf die Verlegung des Warmup® DCM-PRO Heizsystems unter Keramik, Fliesen oder Natur stein mit einem max. Wärmedurchlasswiderstand von 0,15 [m² K/W] Es ist möglich, das Heizsystem mit einem Bodenbelag aus Holz, Vinyl oder Teppich zu kombinieren. Dazu muss eine Ausgleichs- masse auf dem Heizleiter aufgebracht werden. -
Seite 21: Schritt 7 - Verlegung Des Bodenbelags
Schritt 7 - Verlegung des Bodenbelags Fliesen oder Naturstein • Bedecken Sie das Heizsystem • Verlegen Sie vorsichtig die mit Hilfe einer gezahnten Kelle Fliesen und drücken diese in mit einem kompletten Bett aus das Fliesenkleberbett flexiblem Fliesenkleber • Achten Sie darauf, den Heiz leiter während der Ver legung nicht zu beschädigen •... -
Seite 22: Abschlussprüfung
Schritt 7 - Verlegung des Bodenbelags Andere Bodenbeläge Hinweis: Vor der Verlegung des Bodenbelags sollte die Eignung für elektrische Fußbodenheizungen sowie die max. verträgliche Temperatur mit den Ansprüchen abgeglichen und überprüft werden • Falls Sie Holz, Teppich oder Vinyl auf dem Heizsystem verlegen wollen, bedecken Sie die Installation mit einer 10 mm hohen Schicht aus... -
Seite 23: Schritt 8 - Anschluss Des Thermostaten
Anschluss des Thermostaten Installieren Sie das Thermostat entsprechend den Angaben des beigefügten Installationshandbuchs Die Anleitung zum Einbau des Warmup® Thermostaten ist dem Gerät beigefügt. Der Thermostat muss an eine – durch eine 16A-Sicherung und einen FI-Schalter abgesicherte – Anschlussleitung gemäß gültigen Installationsrichtlinien angeschlossen werden. -
Seite 24: Fehlerbehebung
Fehlerbehebung Fehler 1 - Der Boden erwärmt sich nicht Grau hinterlegte Arbeiten müssen durch einen zertifizierten/ quali fizierten Fachmann ausgeführt oder abgenommen werden Endverbraucher Fachmann Prüfen Sie, ob Das Thermostat Können Sie ein Nein das Thermostat ist auf Boden Klick geräusch korrekt an das temperatur hören, wenn das... - Seite 25 Fehlerbehebung Fehler 2 - Der FI-Schutzschalter löst aus Grau hinterlegte Arbeiten müssen durch einen zertifizierten/ quali fizierten Fachmann ausgeführt oder abgenommen werden Fachmann Prüfen Sie, ob das Thermostat korrekt an das Stromnetz angeschlossen wurde; stimmt die Klemmbelegung mit der Anleitung überein? Nein Korrigieren Sie Prüfen Sie den Widerstand des...
- Seite 26 Fehlerbehebung Die Boden 1. Die Fühlereinstellungen des Thermostaten könnten fläche wird zu fehlerhaft sein heiß Prüfen Sie die Programmierung des Thermostaten, um sicherzustellen, dass der Bodenfühler angewählt ist und die gewünschte Temperatur sowie die Temperaturbegrenzung korrekt eingestellt wurde 2. Falls der Bodenfühler zu weit vom nächsten Heizleiter entfernt installiert wurde, kann dieser die Bodentemperatur nicht korrekt messen Rekalibrieren Sie den Bodenfühler in den...
- Seite 27 Fehlerbehebung Die Boden 5. Falls die Leistung des Heizsystems zu niedrig fläche erreicht ist, benötigt es entsprechend länger, um die nicht die gewünschte Temperatur zu erreichen Falls auch die Lufttemperatur niedriger ist als Wunsch gewünscht, kann eine weitere Heizquelle zur temperatur Erwärmung nötig sein 6 .
-
Seite 28: Widerstandsprüfung
Bodenbelags. Die Vergleichswerte finden Sie im Installationshandbuch des Thermostaten. Bei einem Messbereich bis 20 kΩ sollte der Warmup® Bodenfühler bei einer Umgebungstemperatur von 25°C einen Wert von 10 kΩ aufweisen. Bei einer Umgebungstemperatur von 20°C bis 30°C sollte der... -
Seite 29: Verlegeplan
Verlegeplan Hinweis: Zeichnen Sie einen Grundriss des Raumes oder Bereichs, in dem das Heizsystem installiert wurde, und kennzeichnen Sie den Verlauf des Heizleiters... -
Seite 30: Informationskarte
Bitte bewahren Sie diese Informationskarte gut sichtbar in ihrem Sicherungskasten auf. Warmup PLC Heizsysteme Niederlassung Deutschland Ottostraße 3 · 27793 Wildeshausen · Internet: www.warmupdeutschland.de T: +49 (0) 4431 - 948 700 · F: +49 (0) 4431 - 948 7018 · E-Mail: de@warmup.com... - Seite 31 Notizen ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________...
-
Seite 32: Garantie
Rechte gelten trotz der Garantie von Warmup uneingeschränkt, unabhängig davon, ob der Garantiefall eintritt oder ob die Garantie in Anspruch genommen wird oder nicht. Sofern Sie nicht direkt bei Warmup gekauft haben, bestehen diese gesetzlichen Gewährleistungsrechte allerdings nicht gegenüber Warmup, sondern gegenüber ihrem Vertragspartner. - Seite 33 8d für Schäden oder Fehler, die aufgrund von Über- und Unterspannung entstehen 8e für Schäden, die aufgrund eines Heizungsausfalles ent stehen wie Frost- oder Wasserschäden. Warmup haftet in keiner Weise für Neben- oder Folge schäden. Dies schließt auch Vermögensschäden jeder Art ein. Die Warmup SafetyNet™...
-
Seite 34: Technische Angaben
Technische Angaben DCM-PRO Matte Stärke 5,5 mm Aufbau Polypropylen-Matte mit selbst- klebender Rückseite Farbe Abstände 60 mm, 90 mm & 120 mm DCM-PRO Heizkabel Betriebsspannung 220 –240V: 50Hz Schutzart IPX7 Farbe Blau Stärke 4,5 mm (+/- 0,2 mm) 150 W/m²... -
Seite 35: Heizkabelgrößen
Technische Angaben Heizkabelgrößen Warmup® DCM-PRO Heizkabel Toleranz be reich System- Fläche Leistung Strom Wider stand (Ω) bezeichnung (m²) (Ω) DCM-C-1 352,7 335,0 - 370,3 DCM-C-1,5 235,1 223,3 - 246,9 DCM-C-2 176,3 167,5 - 185,1 DCM-C-2,5 141,1 134,1 - 148,2 DCM-C-3... - Seite 36 27793 Wildeshausen Telefon 044 31-948 700 Telefax 044 31-948 7018 E-Mail: de@warmup.com www.warmupdeutschland.de The WARMUP word and associated logos are trade marks. © Warmup Plc. 2016 – Regd. TM Nos. 1257724, 4409934, 4409926, 5265707. E & OE. 201607214713 Elektrische Fußbodenheizung www.warmupdeutschland.de...
