Inhaltszusammenfassung für Nikkei Extreme X2

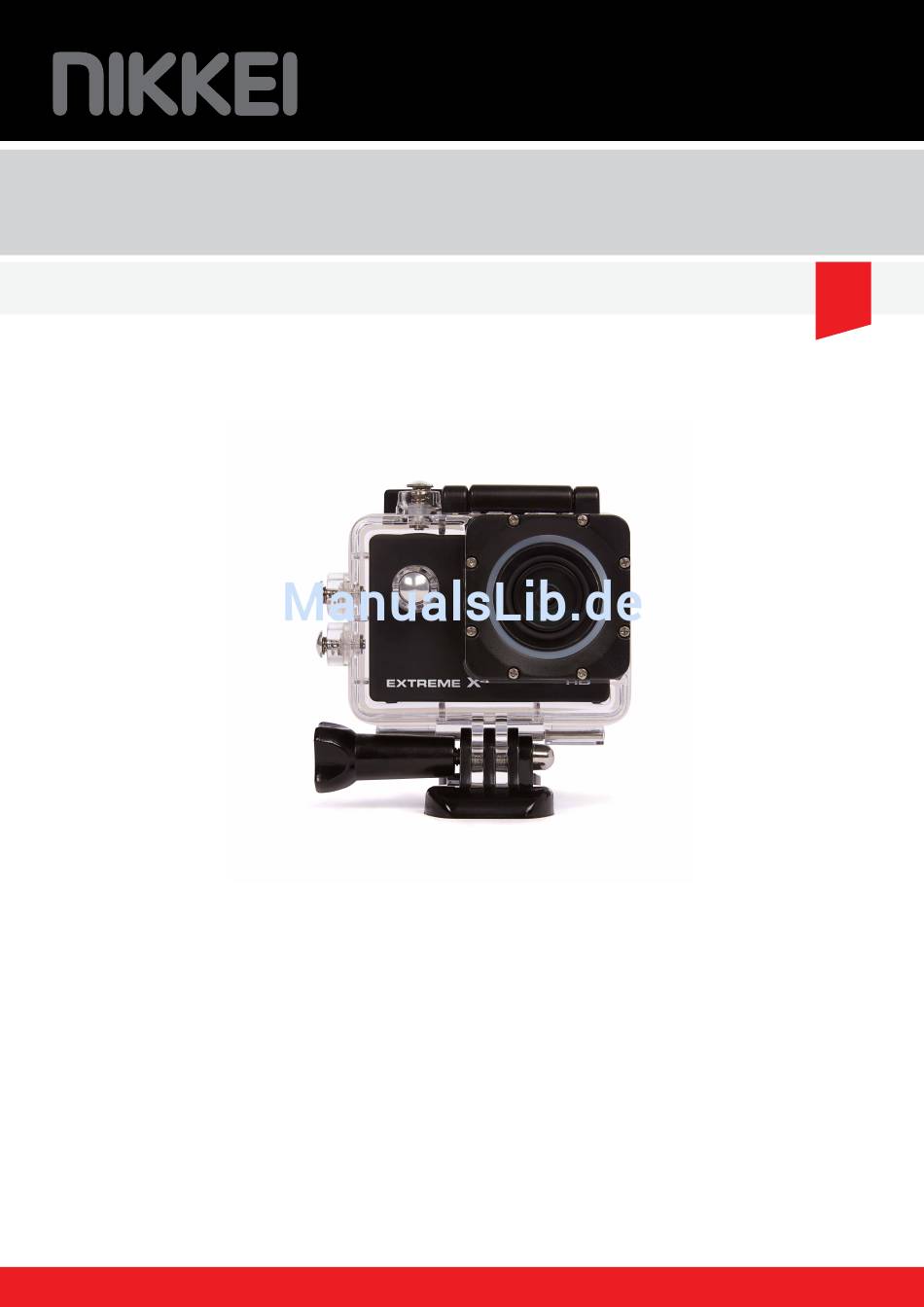

- Seite 1 Extreme X2 Actioncam BENUTZERHANDBUCH © Elmarc, 16/11...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Zeichen in dieser Anleitung Allgemeine Sicherheitsanweisungen Vorbereitungen für Gebrauch Auspacken Verpackungsinhalt Laden Sie den Akku auf. Funktionen Extreme X2 Verwendung Speicherkarte: Einsatz und Zugang Ein-/Aus-Taste verwenden Videoaufnahme starten Ein Foto machen Wiedergabe Fotos und Videos sichern Fotos und Videos löschen Einstellungen 5.9... -
Seite 3: Bestimmungsgemäßer Gebrauch
1 Bestimmungsgemäßer Gebrauch Die Extreme X2 ist eine avancierte Action-Kamera, mit der Fotos und Videos aufgenommen werden können. Mithilfe des mitgelieferten Zubehörs kann die Extreme X2 beispielsweise am Fahrrad, an Ihrem Helm oder an Ihrem Gürtel befestigt werden. Ohne Unterwassergehäuse darf die Actioncam nicht mit Tropf- oder Spritzwasser in Berührung kommen. Das Gerät ist für den Verbrauchermarkt bestimmt und eignet sich nicht für professionelle Zwecke. 6 Aufgrund der großen Vielfalt an USB-Ports und mobilen Geräten sowie ihrer häufig sehr herstellerspezifischen Funktionen können wir nicht garantieren, dass alle Geräte erkannt werden oder dass alle theoretisch möglichen Bedienungsmöglichkeiten auch tatsächlich funktionieren werden. -
Seite 4: Sicherheit
2 Sicherheit 2.1 Zeichen in dieser Anleitung 6 WARNUNG Ein Warnung-Zeichen bedeutet, dass Verletzungen die Folge sein können, wenn die Anweisungen nicht befolgt werden. 1 VORSICHT Ein Vorsicht-Zeichen bedeutet, dass Schäden am Gerät möglich sind. 5 Ein Info-Zeichen liefert Zusatzinformation, z.B. für eine Vorgehensweise. 2.2 Allgemeine Sicherheitsanweisungen Allgemeine Wartung 6 Zur Vermeidung von Schäden oder Fehlfunktionen: Bitte nehmen Sie sich die Zeit und lesen Sie die allgemeinen Sicherheitshinweise. Dadurch werden Feuer, Explosionen, Stromschläge oder andere Gefahren vermieden, die zu Sachschäden und/oder schweren oder tödlichen Verletzungen führen können. 6 Der Hersteller haftet nicht für Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. - Seite 5 6 Blockieren Sie nicht die Lüftungsöffnungen. 6 Stecken Sie keine Gegenstände in die Lüftungsschlitze. 6 Lassen Sie niemals Kinder unbeaufsichtigt in die Nähe des Verpackungsmaterials. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen häufig die Gefahr. Halten Sie Kinder stets vom Verpackungsmaterial fern. 6 WARNUNG Warnung! Es ist nicht zulässig, selbst das Produkt zu öffnen oder zu reparieren (bzw. öffnen oder reparieren zu lassen). In diesem Fall werden sämtliche Garantien hinfällig. Überlassen Sie die Wartung zertifiziertem Wartungspersonal. 1 VORSICHT Reinigen Sie das Äußere des Geräts mit einem weichen Tuch. Ist das Gerät sehr verschmutzt, befeuchten Sie das Tuch mit etwas Wasser und einem neutralen Reinigungsmittel. 1 Stellen Sie das Gerät nicht in die Nähe einer Wärmequelle. Dies könnte das Gerät beschädigen.
- Seite 6 1 Verhindern Sie Wasserschaden am Gerät. Die Gummiisolierung im wasserfesten Gehäuse bildet eine wasserfeste Sperre, die Ihr Gerät unter feuchten Bedingungen schützt. Halten Sie diese Gummiisolierung sauber. Ein Haar oder ein Sandkorn kann zu einer undichten Stelle führen. 1 Nach Verwendung des wasserfesten Gehäuses in Salzwasser sollte es immer mit salzlosem Wasser gereinigt und anschließend getrocknet werden.
-
Seite 7: Vorbereitungen Für Gebrauch
3 Vorbereitungen für Gebrauch 3.1 Auspacken • Packen Sie das Gerät vorsichtig aus. • Prüfen Sie den Verpackungsinhalt gemäß Beschreibung unten. Fehlt ein Teil, wenden Sie sich bitte an Ihren Vertriebspartner. • Wir empfehlen, den Originalkarton und das Verpackungsmaterial aufzubewahren, falls es jemals erforderlich sein sollte, Ihr Produkt zum Kundendienst zurückzubringen. Dies ist die einzige Möglichkeit, das Produkt sicher vor Transportschäden zu schützen. Falls Sie den Karton und das Verpackungsmaterial dennoch entsorgen, denken Sie bitte an ein umweltgerechtes Recycling. -
Seite 8: Verpackungsinhalt
3.2 Verpackungsinhalt Die erhaltene Verpackung enthält folgende Teile: 5 Fehlt ein Teil, wenden Sie sich bitte an Ihren Vertriebspartner. 1. 1x Wasserfestes Gehäuse mit 10. 1x Adapter Kamera 11. 2x Befestigungsteile für z. B. 2. 1x Montagebügel für Fahrrad Helm 3. 1x Standfuß 1 12. 1x Gurt 4. 1x Standfuß 2 13. -
Seite 9: Laden Sie Den Akku Auf
3.3 Laden Sie den Akku auf. 3 Hr HDMI MICRO SD • Öffnen Sie das Akkufach. • Setzen Sie den Akku auf korrekte Weise ein und schließen Sie das Akkufach. • Der Akku lädt sich innerhalb von ca. 3 Stunden auf. Die Akkustandsanzeige leuchtet während des Ladens Grün auf. Die Anzeigelampe erlischt, wenn der Akku voll geladen ist. -
Seite 10: Funktionen
4 Funktionen 4.1 Extreme X2 Videoaufnahme Ein Foto machen Wiedergabe Einstellungen HDMI MICRO SD 1. Taste OK 2. Taste PREVIOUS 3. Taste FORWARD 4. Taste ON/OFF/MODE 5. HDMI-Output 6. Mikro-USB-Verbindung 7. Anschluss für Micro-SD-Karte... -
Seite 11: Verwendung
5 Verwendung 5.1 Speicherkarte: Einsatz und Zugang 5 Aufgrund der großen Vielzahl von Produkten mit externem Speicheranschluss (USB, SD/MMC, usw.) und ihren manchmal sehr herstellerspezifischen Funktionen können wir weder garantieren, dass alle Geräte erkannt werden, noch, dass alle in der Theorie möglichen Betriebsoptionen auch tatsächlich funktionieren. HDMI MICRO SD (7) Speicherkartensteckplatz max. 32 Gb 5.2 Ein-/Aus-Taste verwenden • Halten Sie die MODE-Taste (4) 3-5 Sekunden gedrückt. • Das Gerät ist jetzt eingeschaltet. • Die rote Anzeigelampe leuchtet. -
Seite 12: Videoaufnahme Starten
5.3 Videoaufnahme starten • Drücken Sie 2 Sekunden auf die Taste ON/OFF/MODE (4), um die Kamera einzuschalten. 5 Wenn die Kamera eingeschaltet ist, befindet sie sich sofort im Video- Modus. • Betätigen Sie mehrmals die Modus-Taste ((4)), bis Sie in den Film- Modus gelangen. • Auf dem Display werden diverse Icons angezeigt. Die Erklärung dieser Icons finden Sie unter Punkt 5.8 Einstellungen. MICROPHONE RECORDING TIME 00:00:00 FILM RESOLUTION 720P LOOP RECORDING MOTION DETECTION EXPOSURE MEMORY CARD DATE & TIME 2016/01/05 00:00:00 BATTERY... -
Seite 13: Ein Foto Machen
5.4 Ein Foto machen • Drücken Sie 2 Sekunden auf die Taste ON/OFF/MODE (4), um die Kamera einzuschalten. 5 Wenn die Kamera eingeschaltet ist, befindet sie sich sofort im Video- Modus. • Betätigen Sie mehrmals die Modus-Taste ((4)), bis das Menü in den Einstellungen im Display erscheint. PHOTOS REMAIN 00000 PHOTO RESOLUTION EXPOSURE QUALITY WHITE BALANCE MEMORY CARD AUTO BATTERY • Betätigen Sie die OK-Taste ((1)), um ein Foto zu machen. -
Seite 14: Wiedergabe
5.5 Wiedergabe • Drücken Sie 2 Sekunden auf die Taste ON/OFF/MODE (4), um die Kamera einzuschalten. 5 Wenn die Kamera eingeschaltet ist, befindet sie sich sofort im Video- Modus. • Betätigen Sie mehrmals die Modus-Taste ((4)), bis Sie in den Wiedergabe-Modus gelangen. Sie können nun die aufgenommenen Fotos und Videos betrachten. • Auf dem Display werden diverse Icons angezeigt. Die Erklärung dieser Icons finden Sie unter Punkt 5.8 Einstellungen. • Verwenden Sie die Tasten (2) PREVIOUS (3) FORWARD, um den Ordner zu durchsuchen. • Betätigen Sie die OK-Taste ((1)), um Fotos und Videos wiederzugeben. -
Seite 15: Fotos Und Videos Sichern
5.6 Fotos und Videos sichern • Drücken Sie 2 Sekunden auf die Taste ON/OFF/MODE (4), um die Kamera einzuschalten. 5 Wenn die Kamera eingeschaltet ist, befindet sie sich sofort im Video- Modus. • Betätigen Sie mehrmals die Modus-Taste ((4)), bis das Menü in den Einstellungen im Display erscheint. • Wählen Sie im Playback-Menü Protect (das Schlüsselchen). • Verwenden Sie die Tasten PREVIOUS (2) und FORWARD (3), um innerhalb des Menüs zu navigieren • Betätigen Sie OK (1), um Ihre Auswahl zu bestätigen. • Sie haben die Wahl zwischen folgenden Optionen: Lock Current (heutige Auswahl sichern), Unlock Current (Sicherung der heutigen Auswahl aufheben), Lock All (alle Dateien sichern) und Unlock All (Sicherung aller Dateien aufheben). -
Seite 16: Fotos Und Videos Löschen
5.7 Fotos und Videos löschen • Drücken Sie 2 Sekunden auf die Taste ON/OFF/MODE (4), um die Kamera einzuschalten. 5 Wenn die Kamera eingeschaltet ist, befindet sie sich sofort im Video- Modus. • Betätigen Sie mehrmals die Modus-Taste ((4)), bis das Menü in den Einstellungen im Display erscheint. • Wählen Sie im Playback-Menü Delete (den Mülleimer). • Sie haben die Wahl zwischen folgenden Optionen: Delete Current (heutige Auswahl löschen) oder Delete All (alles löschen). -
Seite 17: Einstellungen
5.8 Einstellungen Werkseinstellungen: Video- Modus • Auflösung: 720P 1280x720 • Loop recording: 2 min • Beleuchtung: 0 • Bewegungssensor: OFF (AUS) • Tonaufnahme: ON (EIN) • Wiedergabedatum: ON (EIN) • G-Sensor: OFF Foto-Modus • Auflösung: 8M 326 x 2448 • Sequence (Reihenfolge): OFF • Quality (Qualität): Normal • Schärfe: Normal • Park mode: OFF • Datum & Zeit • Energieeinsparung: 3 min •... - Seite 18 Video- Modus MICROPHONE RECORDING TIME 00:00:00 FILM RESOLUTION 720P LOOP RECORDING MOTION DETECTION EXPOSURE MEMORY CARD DATE & TIME 2016/01/05 00:00:00 BATTERY Resolution (Auflösung): Stellen Sie hier die Auflösung ein. Gewählt werden kann zwischen 720P 1280x720, WVGA 840x480 und VGA 640 x 480. Loop-Aufnahme: Ein Verfahren, bei dem das Gerät ununterbrochen aufnimmt. Wenn der Speicher voll ist, werden die neuen Aufnahmen die alten Aufnahmen überschreiben. Sie können hier die zeitliche Dauer einer Aufnahme einstellen. Folgende Einstellungen stehen zur Wahl: OFF, 1min, 2min, 3min, 5min und 10min. Exposure (Belichtung): Hier können Sie die Belichtung einstellen. Gewählt werden kann aus: -2.0, -5/3, -4/3, -1.0, -2/3, -1/3, 0.0, +1/3, +2/3, +1.0, +4/3, +5/3, +2.0 Motion Sensor/Detection: (Ein/Aus) Wenn die Kamera eingeschaltet ist,...
- Seite 19 Foto-Modus PHOTOS REMAIN 00000 PHOTO RESOLUTION EXPOSURE QUALITY WHITE BALANCE MEMORY CARD AUTO BATTERY Resolution (Auflösung): Stellen Sie hier die Auflösung ein. Gewählt werden kann aus: 12M (4032 x 3024), 10M (3648 x 2736), 8M (3264 x 3448), 5M (2592 x 1944), 3M (2048 x 1536, 2MHD (1920 x 1080) 1.3M (1280 x 960) und VGA 640 x 480. Sequence: Durch das Aktivieren von Sequence werden mehrere Bilder nacheinander geschossen. Sharpness (Schärfe): Einstellung der Bildschirmschärfe. Es kann gewählt werden aus: strong, normal und soft. Quality (Qualität): Fine, Normal, Economy. White balance (Weißabgleich): Hier können Sie den Weißabgleich einstellen. Gewählt werden kann aus: Auto, Daylight, Cloudy, Tungsten, Fluorescent. ISO: Auto, 100, 200, 400 Exposure (Belichtung): Hier können Sie die Belichtung einstellen. Gewählt werden kann aus: -2.0, -5/3, -4/3, -1.0, -2/3, -1/3, 0.0, +1/3, +2/3, +1.0, +4/3, +5/3, +2.0 Anti-shaking (Bildstabilisator): Ein / Aus Quick review (schnelle Wiedergabe): Off, 2 sec und 5 sec. Bei Aktivieren dieser Funktion wird das Foto nach der Aufnahme 2 oder 5 Sekunden angezeigt. Date Stamp (Datum-/Uhrzeit-Anzeige auf dem Foto): Ein/Aus, Uhrzeit und Datum.
- Seite 20 Set-up Park mode: OFF / high / medium / low Date and time (Datum und Uhrzeit): Hier können Sie das Datum und die Uhrzeit einstellen. Auto power off: Die Kamera geht automatisch in den Ruhezustand über. Gewählt werden kann aus: OFF, 1 und 3 Minuten. Save Beep (Signalton): Ein- oder Ausschalten von Tönen beim Drücken der Tasten. Language: Sprache einstellen Lichtquellenfrequenz: Für Europa 50Hz Format (Formatieren) : Hier können Sie die Speicherkarte formatieren. Alle Daten werden gelöscht. 5 Alle Daten werden gelöscht. Default setting: Auf Werkseinstellungen zurücksetzen. Die Einstellungen der Kamera werden auf die Werkseinstellungen zurückgesetzt. Version: Systeminformation...
-
Seite 21: Akku Entfernen
5.9 Akku entfernen • Öffnen Sie das Akkufach. • Ziehen Sie am Nippel auf dem Akku und entfernen Sie den Akku aus der Kamera. 5.10 USB-Verbindung mit Computer herstellen HDMI MICRO SD • Schließen Sie die Kamera mithilfe des USB-Kabels an den Computer an. • Sie haben jetzt die Wahl zwischen folgenden Optionen: Storage mode Betrachten und exportieren Sie die Videos und Fotos. PC Camera Mode Aufladbar an einem Computer per USB-Kabel. -
Seite 22: Hdmi-Verbindung Zu Tv-Gerät Herstellen
5.11 HDMI-Verbindung zu TV-Gerät herstellen HDMI MICRO SD • Halten Sie die MODE-Taste (4) 2 Sekunden gedrückt. • Das Gerät ist jetzt eingeschaltet. • Schließen Sie das Mini-HDMI-Kabel (5) (nicht mitgeliefert) an die Actioncam an und verbinden Sie die Actioncam mit dem TV-Gerät. • Schalten Sie Action-Cam und TV-Gerät ein. • Stellen Sie das TV-Gerät auf die gewünschte Videoquelle ein (siehe Bedienungsanleitung Ihres TV-Gerätes). • Beachten Sie die Anweisungen auf dem Bildschirm. -
Seite 23: Zubehör
6 Zubehör 6.1 Bitte die Kamera in das wasserfeste Gehäuse einsetzen. 6 Die gelieferte Verpackung enthält eine lose Ersatzklappe für das wasserfeste Gehäuse. Sollte das wasserfeste Gehäuse nicht mehr gut funktionieren, können Sie die Klappe austauschen. -
Seite 24: Kamera Am Helm Montieren
6.2 Kamera am Helm montieren Sie können die Kamera auf zweierlei Weise am Helm befestigen. Verwenden Sie hierzu das mitgelieferte Zubehör. -
Seite 25: Kamera Auf Dem Fahrrad Montieren
6.3 Kamera auf dem Fahrrad montieren Sie können die Kamera auf dem Fahrrad montieren. Verwenden Sie hierzu das mitgelieferte Zubehör. -
Seite 26: Kamera Mit Clip Befestigen
6.4 Kamera mit Clip befestigen Sie können die Kamera beispielsweise an Ihrem Gürtel befestigen. Verwenden Sie hierzu das mitgelieferte Zubehör. -
Seite 27: Technische Spezifikationen
7 Technische Spezifikationen • Bildformate: JPEG (4:3) • LCD-Display 1.5" LCD (3.8 cm) • Spannung: 5V/1A • Video-Auflösung: 720P/VGA • Bildsensor: H42 • Betrachtungswinkel: 120º • Externer Speicher: Micro SD (TF) max. 32 GB • Verbindungen: HDMI und Mikro-USB2.0 • Akku: 3.7V Li-ion, 900MAH, 3.33Wh • Gehäuse ist wasserdicht bis 30 m • Linse: 3 megapixel HD wide-angle lens •... -
Seite 28: Reinigung Und Wartung
8 Reinigung und Wartung 1 Trocknen Sie die Kamera nicht mit einer externen Wärmequelle, z. B. in einem Backofen oder mit einem Föhn. 1 Verhindern Sie Wasserschaden am Gerät. Die Gummiisolierung im wasserfesten Gehäuse bildet eine wasserfeste Sperre, die Ihr Gerät unter feuchten Bedingungen schützt. Halten Sie diese Gummiisolierung sauber. Ein Haar oder ein Sandkorn kann zu einer undichten Stelle führen. -
Seite 29: Abfuhr Der Gebrauchten Elektrischen Und Elektronischen
9 Abfuhr der gebrauchten elektrischen und elektronischen Apparatur Das Symbol auf dem Gerät, seinem Zubehör oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als Hausmüll entsorgt werden darf. Bitte entsorgen Sie dieses Gerät bei Ihrer kommunalen Sammelstelle für das Recycling von Elektro- und Elektronikschrott. Europäische Union und andere europäische Länder, die über separate Sammelsysteme für Elektro- und Elektronikschrott verfügen. Durch Sicherstellung der richtigen Entsorgung dieses Produkts tragen Sie dazu bei, potentielle Gefahren für die Umwelt und die Gesundheit von Menschen, die andernfalls durch eine ungeeignete Abfallentsorgung dieses Produkts entstehen können, zu verhindern. Das Materialrecycling trägt dazu bei, die natürlichen Ressourcen zu schonen. Entsorgen Sie Ihre elektrischen oder elektronischen Altgeräte deshalb bitte nicht über Ihren Hausmüll. Wenden Sie sich bitte für genauere Informationen über das Recycling dieses Produkts an Ihre regionale Stadtverwaltung, Ihren Hausmüll- Entsorgungsdienst oder an das Geschäft, in dem Sie das Produkt erworben haben. Für weitere Informationen und Garantiebedingungen besuchen Sie bitte unsere Webseite: www.nikkei.eu...
