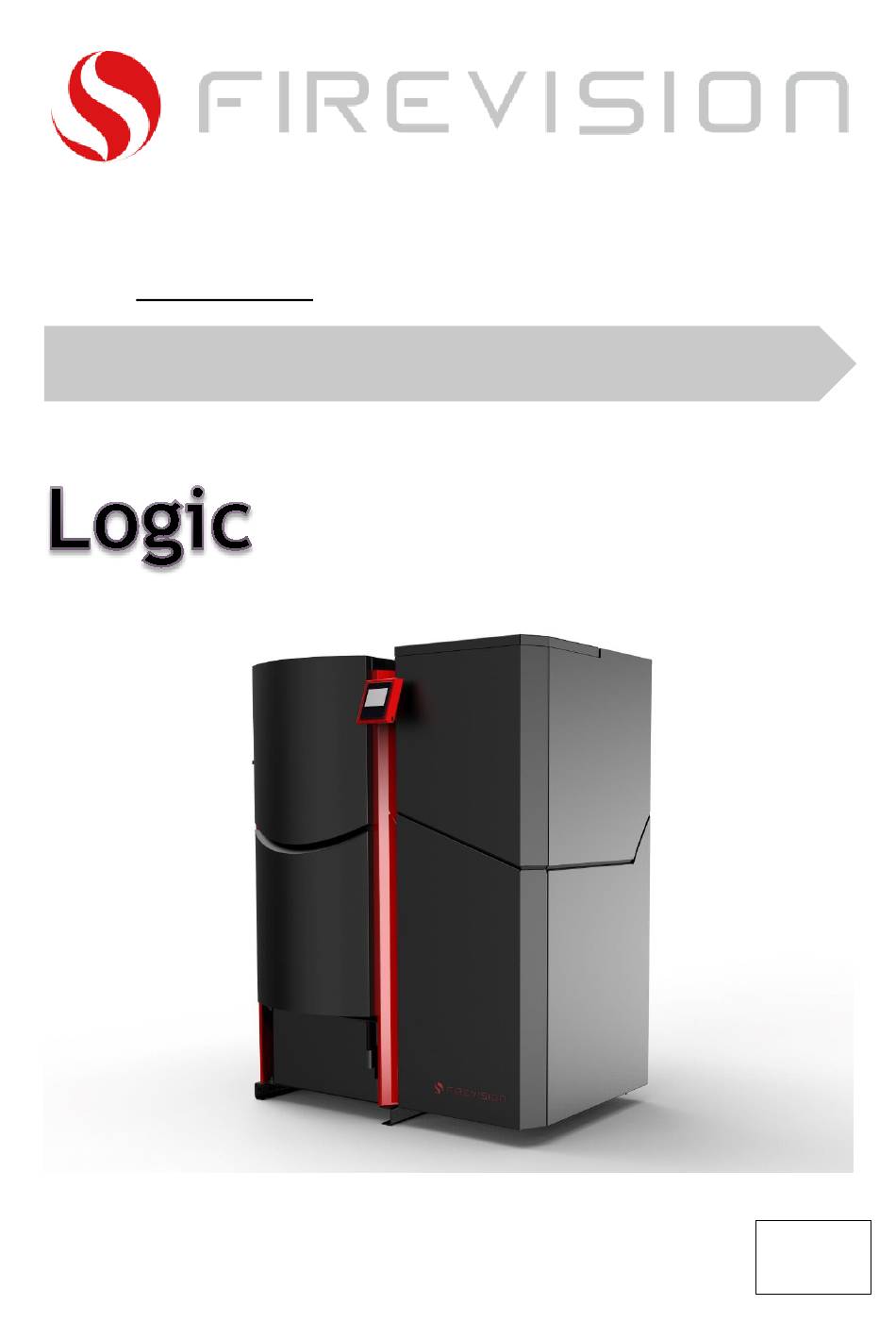

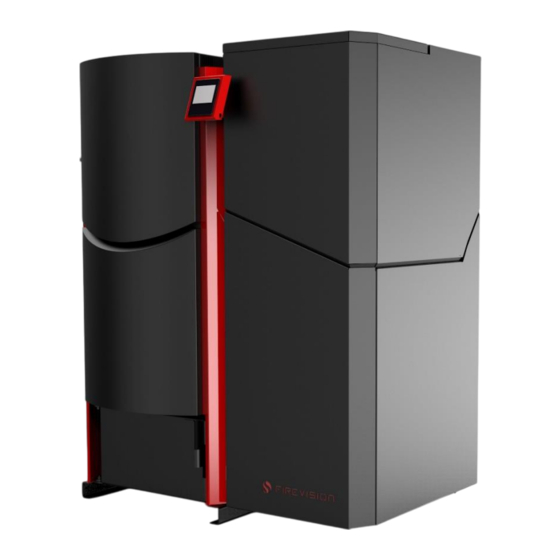

- Seite 1 Firevision Austria GmbH, Biomassekessel und Öfen Telefon: +43 6229 20508 Internet: www.firevision.at Automatischer Pelletkessel V200821 BEDIENUNGSANLEITUNG Verfasser: SD...
- Seite 2 Sehr geehrte(r) Benutzer(in) Herzlichen Glückwunsch zur Wahl des Pelletkessel aus der Firevision Austria GmbH Produktreihe. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die Anweisungen für den Gebrauch, die Sicherheit und korrekte Handhabung des Kessels. Bewahren Sie die Bedienungsanleitung immer in der Nähe des Kessels auf.
- Seite 3 Inhalt 1. Sicherheit ......................5 Für Ihre Sicherheit ....................5 Zielgruppe ....................... 5 Anschluß des Pelletkessel ..................5 Arbeiten, Reparaturen und regelmäßige Reinigung am Pelletkessel ..... 5 Verhalten bei Abgasgeruch ..................6 Verhalten bei Brand ....................6 Verhalten bei Störungen am Pelletkessel ............... 6 Bestimmungsgemäße Verwendung ................
- Seite 4 Technische Daten ....................45 Abmessungen Pelletkessel ................... 46 Effizienter und emissionsarmer Heizbetrieb ............47 Demontage und Entsorgungshinweise ..............47 CE Konformitätserklärung ..................48 Seite 4 von 48 (Ausgabe Mai 2021)
- Seite 5 1. Sicherheit Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Zielgruppe Es ist nur dem geschulten Betreiber gestattet, den Pelletkessel zu bedienen. Kinder in der Nähe des Pelletkessel beaufsichtigen. Reinigung Benutzerwartung dürfen nicht von Kindern durchgeführt werden.
- Seite 6 Verhalten bei Abgasgeruch Abgase können zu lebensbedrohenden Vergiftungen führen Pelletkessel ausschalten Aufstellort belüften Türen in Wohnräumen schließen Verhalten bei Brand Bei Feuer besteht Verbrennungs- und Explosionsgefahr. Pelletkessel ausschalten. Geprüften Feuerlöscher der Brandklassen ABC benutzen. Verhalten bei Störungen am Pelletkessel Störmeldungen weisen auf Defekte an der Heizungsanlage hin.
- Seite 7 Zulässige Brennstoffe Der Kessel ist zur Befeuerung mit Holzpellets nach EN ISO 17225-2:2014, Qualitätsklasse A1, Enplus-A1 geeignet. Ein Betrieb mit ungeeigneten Brennstoffen oder stark schlackenden Pellets ist unzulässig. Durchmesser: 6 mm Länge 5 bis 30 mm (max. 20% der Pelletmenge bis 45 mm) ...
- Seite 8 Aufstellung in einem trockenen Raum Für die Aufstellung ist ein trockener Raum erforderlich. Insbesondere Wäschetrockner im selben Raum sind nur als Kondensationstrockner zulässig. Umgebungs-temperaturen größer 0°C und kleiner 35°C sind zu gewährleisten. Bau- und Brandschutzvorschriften sind zu beachten Brandgefahr durch entzündliche Materialien! In der Nähe des Pelletkessel dürfen keine entzündlichen Materialien gelagert...
- Seite 9 Sicherheitseinrichtungen am Kessel Sicherheitseinrichtung Funktion Taste EIN /AUS Bei Überhitzung des Kessels: Taste EIN / Aus 5 Sekunden drücken Automatikbetrieb wird ausgeschaltet Steuerung stellt den Kessel kontrolliert ab Pumpen laufen weiter Sicherheitstemperaturbegrenzer Bei Überschreiten der Kesselwassertemperatur (STB) von 90°C wird die Brennstoffzufuhr gestoppt, das Abgasgebläse wird bei einer Kesseltemperatur von max.
- Seite 10 2. Bedienung der Kesselregelung Erklärung Tastenfunktionen Datum Kesseltyp Außentemperatur Uhrzeit Durch Menü Kesselsymbol navigieren Kesselstatus Kesseltemperatur Leistung Betriebsartauswahl: Einstellungen vornehmen Zurück zur Grundanzeige AUS, AUTO, HAND, KAMINKEHRER Basis Menüstruktur der Regelung Im Basis-Menü können Sie die, am häufigsten benötigten Einstellungen und Abfragen vornehmen: 1.
- Seite 11 2. Puffer SOLL-Temperatur einstellen: Die Puffer Solltemperatur ist nur einstellbar, wenn in Einstellungen Puffer „Ladung fix“ eingestellt ist. Wenn „Ladung auto“ aktiv ist, wird diese automatisch berechnet. Seite 11 von 48 (Ausgabe Mai 2021)
- Seite 12 3. Boiler Wochenprogramm und SOLL-Temperatur einstellen: Seite 12 von 48 (Ausgabe Mai 2021)
- Seite 13 4. Heizkreis Wochenprogramm, Betriebsart und Temperaturen einstellen: Gemischter Heizkreis mit FR25 Status Heizkreis HK Aus Frostschutz Vorlauf Soll u. Vorlauf Ist Temp. Absenken HK dauernd Absenkbetrieb Modus Raumthermostat Heizen HK dauernd Normalbetrieb Anzeige Ein/Aus Pumpe/Mischer Auto AutoBetrieb nach Aktuelle Raumthemperatur eingestellten Heizzeiten Seite 13 von 48 (Ausgabe Mai 2021)
- Seite 14 “ Direkter Heizkreis mit Rth „Schaltkontakt 1 Status Heizkreis HK Aus Frostschutz 2 Vorlauf Soll Heizen Normalbetrieb (Pumpe über Rth ein/aus) 3 Status Raumthermostat Auto Nach Zeitprogramm und Rth 4 Anzeige An/Aus Pumpe Seite 14 von 48 (Ausgabe Mai 2021)
- Seite 15 5. Sperrzeit für Befüllung Pelletbehälter einstellen: (wird nur benötigt wenn automatische Befüllung aktiviert ist) Sperrzeiten bedeutet die automatische Befüllung ist aktiviert und wird nur in den beiden eingestellten Zeiten nicht durchgeführt. bedeutet die automatische Befüllung ist deaktiviert. Wichtig: Es handelt sich hier um reine Sperrzeiten, das heißt in der eingestellten Zeit wird NICHT befüllt.
- Seite 16 6. System INFO Kessel Type Leistung des Kessels SW-Version Softwareversion der Regelung Verbrauch Menge der verbrauchten Pellets in Kg Brenner Starts Zähler für erfolgte Brenner Starts Einschub Gesamtlaufzeit der Einschubschnecke Asche entleeren in Verbleibende Einschublaufzeit bis Asche entleert werden muss Seite 16 von 48 (Ausgabe Mai 2021)
- Seite 17 Erweiterte Menüstruktur der Regelung erweiterten Menü können Einstellungen bei folgenden Funktionen vornehmen: Kessel Entaschung Puffer Boiler Heizkreis WLAN-Modul Sprache Datum/Uhrzeit Wochenprogramm Startbildschirm Taste Einstellungen drücken und mit der Dreieckstaste weiterscrollen Funktion die Sie ändern wollen. Unter Einstellungen können die Standardeinstellungen aktivierten Verbraucher (Puffer,...
- Seite 18 Neben den Standardeinstellungen für Puffer, Boiler und die einzelnen Heizkreise, die auch direkt mit Tippen auf das jeweilige Bild eingestellt werden können. Gibt es hier noch die Einstellungen, die für alle Heizkreise gelten. Sommer/Winterumschaltung Sommer/Winterumschaltung Normalbetrieb: Absenkbetrieb: Aktiv nur für Heizkreise die Aktiv nur für Heizkreise die witterungsgeführt sind! (Siehe Seite..) witterungsgeführt sind! (Siehe Seite..)
- Seite 19 Erweiterte Einstellungen: Unter erweiterte Einstellungen können einzelnen Verbraucher (Puffer, Boiler, Heizkreise) aktiviert werden und diverse Grundeinstellungen vorgenommen werden. Parameter KE1 ist nur aktiv, wenn der Kessel über eine externe Anforderung geregelt wird (potentialfreier Kontakt Regelungsplatine IO47 Klemme 9,10). Bei geschlossenen Kontakt, regelt der Kessel immer hier eingestellte...
- Seite 20 Kesselsolltemperatur bei Pufferladung Bei Pufferladung wird der Kessel mit dieser Temperatur angefordert. Einschaltschwelle Puffer/Rücklaufpumpe bezogen auf die Kesseltemperatur Ein/Ausschalthysterese der Puffertemperatur: Bei 2 Fühler= Pufferladung wird beendet bei Puffersolltemp. Hysterese gemessen Pufferfühler unten. Pufferladung wird gestartet – Puffersoll Hysterese gemessen Pufferfühler oben.
- Seite 21 Boiler Boiler Soll Temperatur: Boilerladung wird bei erreichen der Solltemperatur beendet. Die Ladung startet bei Unterschreiten der Solltemperatur minus Hysterese BO3. Zeitpunkt Legionellenschutz: Uhrzeit Legionellenschutz aktiviert werden soll. Gilt für Boiler 1! Für Boiler 2 und 3 (nur mit Erweiterungsplatine!) gelten die gleichen Einstellmöglichkeiten. Seite 21 von 48 (Ausgabe Mai 2021)
- Seite 22 Diese Einstellungen gelten für alle Boiler Legionellenschutz für alle Boiler aktiv: Soll Temperatur für den Legionellenschutz JA/NEIN Heizkreis 1 Raumthermostatfunktion HK1: Nur möglich mit FR25! Nein= Heizkreispumpe läuft immer, wenn im Heizbetrieb. JA= Wenn die Raum Soll Temperatur um 0,5°C überschritten wird, schaltet die HK - Pumpe aus.
- Seite 23 HK1 witterungsgeführt: Nein= Regelung ohne Außenfühler Ja = Vorlauf Soll Temperatur wird mittels Heizkurve über Außenfühler automatisch berechnet. Vorlauf Solltemperatur für Heizkreis 1 Nur einstellbar wenn Heizkreis nicht witterungsgeführt! Steilheit Heizkennlinie Heizkreis 1: Wird zur Berechnung der Vorlauf Soll Temperatur verwendet. Empfohlene Einstellwerte: Fußbodenheizung: 0,30 –...
- Seite 24 Darstellung Heizkurve Seite 24 von 48 (Ausgabe Mai 2021)
- Seite 25 Begrenzung der Vorlauftemperatur für den Heizkreis 1 nach unten Im Heiz- oder Absenkbetrieb wird die Vorlauftemperatur nicht unterschritten Begrenzung der Vorlauftemperatur für den Heizkreis 1 nach oben Im Heiz- oder Absenkbetrieb wird die Vorlauftemperatur nicht überschritten Hinweis Fußbodenheizung: Zusätzlich ein elektromechanisches Thermostat einsetzen, das die Stromversorgung zur...
- Seite 26 diese Einstellungen gelten für alle Heizkreise Mindesttemperatur des Kessels ab der die Heizkreispumpen einschalten dürfen. HINWEIS: Ist ein Puffer angemeldet bezieht sich dieser Wert auf den Puffer und muss dementsprechend niedriger eingestellt werden! Ausschalthysterese Heizungspumpen bezogen auf den Vorlauf Sollwert. Sommer/Winterumschaltung Sommer/Winterumschaltung Normalbetrieb:...
- Seite 27 Boilervorrang Nein = Boiler und Heizkreise im Parallelbetrieb Ja = Boilervorrang, Heizkreispumpen werden erst eingeschaltet, wenn Boiler geladen ist. Nein = wenn Kesselschalter auf AUS sind auch die Heizkreise und Boiler nicht aktiv Ja= Wenn Kesselschalter auf AUS, bleiben Heizkreise und Boiler aktiv (z.B. in Übergangszeit in Verbindung mit Solar) Liegt die Außentemperatur unter diesem Wert ist der Frostschutz aktiv (alle...
- Seite 28 Sprachauswahl Deutsch Englisch Französisch Italienisch Datum und Uhrzeit einstellen Einstellungen WLAN-Modul siehe Bedienungsanleitung WLAN-Modul Seite 28 von 48 (Ausgabe Mai 2021)
- Seite 29 Serviceebene 1-3 Für den Einstieg in die Serviceebene ist ein Passwort erforderlich. Anpassungen an den Parametern ist ausschließlich geschulten Technikern vorbehalten. Seite 29 von 48 (Ausgabe Mai 2021)
- Seite 30 Aktorentest Einstieg zum Aktorentest unter Betriebsart „Hand“ auswählen Nur im ausgeschalteten Zustand möglich! Drücken und halten Anzeige Pumpe stoppt Pumpe: sobald na die Taste loslässt Rot = aus antippen Grün = ein Pumpe läuft man erneut Taste drückt Im Hand Menü sind alle eingestellten Pumpen und Mischer, sowie betriebsrelevante Aktoren vorhanden und können einzeln getestet werden.
- Seite 31 Die wichtigsten Aktoren im Überblick: Hier kann ein automatischer Füllvorgang der Saugturbine und Austragschnecke per Hand durchgeführt werden (z.B. bei Erstbefüllung) HINWEIS: Die Befüllung kann nur bei BRT unter 100°C dgf. werden. Wenn das der Fall ist, „verschwindet“ der blaue Text.
- Seite 32 HINWEIS: Wenn der Rost mittels Aktorentest geöffnet wird, muss dieser nicht wieder geschlossen werden. Der Rost fährt automatisch vor einem Brennerstart wieder in die „geschlossen“ Position. Seite 32 von 48 (Ausgabe Mai 2021)
- Seite 33 3. Erstinbetriebnahme Vorbereitung für das Anheizen Die Montage, Installation und Erstinbetriebnahme des Kessels darf nur durch qualifiziertes Personal erfolgen und wird in der Montageanleitung beschrieben. Vor der Erstinbetriebnahme müssen bauseitig folgende Vorarbeiten abgeschlossen sein: 1. Elektrische Installation 2. Wasserseitige Installation und das Heizsystem ist gefüllt 3.
- Seite 34 4. Reinigung und Wartung Eine regelmäßige Reinigung und Wartung des Kessels verlängert die Lebensdauer und ist Grundvoraussetzung für einen störungsfreien Betrieb! Die Anzahl der notwendigen Reinigungsintervalle ist direkt vom Aschegehalt der Pellets abhängig. Bei den beschriebenen Reinigungsintervallen beziehen wir uns auf normgerechte Pellets mit einem Aschegehalt von 0,3 %.
- Seite 35 1. Öffnen Sie die Türe und entnehmen Sie die Aschenlade. 2. Kipphebel der zweiten Aschenlade nach unten drücken Aschenlade ebenfalls entnehmen. Bei Bedarf beide Aschenladen entleeren. Die hintere Aschenlade muss ein bis zweimal Heizperiode geleert werden. 3. Reinigen Sie den Innenraum des Kessels von Aschenresten bevor Sie beide Aschenladen wiedereinsetzen.
- Seite 36 Brennraum und Drehrost reinigen 1. Entfernen Sie die schwarze Frontverkleidungen vom Kessel. (Befestigung Schnapp- verschluss) 2.Schrauben der Brennkammer- türe lösen und öffnen. Dichtung der Türe kontrollieren. Seite 36 von 48 (Ausgabe Mai 2021)
- Seite 37 Reinigungsbürste Aschensauger Innenwände Brennkammer Luftöffnungen reinigen. 4. Den Drehrost mit Reinigungsbürste und Aschensauger reinigen. 5. Zündrohr mit Aschensauger reinigen Hinweis: Öffnungen Luftklappen sind werksseitig auf die entsprechende Leistung fix gefertigt. Sicherheitsschalter Drehrost Seite 37 von 48 (Ausgabe Mai 2021)
- Seite 38 3. Wärmetauscher reinigen 1. Entfernen Sie die obere Abdeckung vom Kessel. Entfernen Flamm- temperaturfühler aus der Schutzhülse. 3. Lösen Sie die vier Schrauben des Brennkammerdeckel und heben den Deckel ab. Vorsicht beim Ablegen, des Deckels auf die Schutzhülse achten. Reinigen Schutzhülse.
- Seite 39 4. Lambdasonde reinigen Lambdasonde Verschraubung lösen. Vorsicht Sonde heiß, verwenden dazu Schutzhandschuhe. 2. Lambdasonde mit Pinsel reinigen, vorsichtig ausklopfen Beschädigung prüfen. Alle Bauteile umgekehrter Reihenfolge wieder einbauen. 5. Ansauggitter im Pellettank reinigen Ansauggitter Pellettank Aschensauger reinigen. Seite 39 von 48 (Ausgabe Mai 2021)
- Seite 40 6. Anlagendruck, Sicherheitsventil, Entlüfter prüfen Prüfung bei kalter Anlage durchführen. Anlagendruck am Manometer ablesen und vergleichen mit Wert bei der Inbetriebnahme. Ist der Anlagendruck gesunken, Wasser nachfüllen. Tritt dies häufig auf, ist die Heizungsanlage undicht! Installateur verständigen. Falls Vordruck Ausdehnungsgefäß niedriger ist als der Druck der Anlage, Stickstoff nachfüllen, bis der Vordruck 0,1 bis 0,2 bar höher ist als der Anlagendruck (Nachfüllen durch Installateur).
- Seite 41 7. Abgasrohr reinigen Abgasrohr Kessel – Kamin demontieren und Flugasche entfernen. Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan Diverse gesetzliche Bestimmungen schreiben wiederkehrende Überprüfungen von Heizungsanlagen vor. In Deutschland ist dies durch die 1. BImSchV und in Österreich durch die Landesgesetze (§15a Vereinbarung) geregelt. Vorbereitung des Pelletkessel durch den Betreiber für eine erfolgreiche Messung: ...
- Seite 42 5. Störungen Liste Störungen mit Lösungen Störungs- Text am Display Lösung code Achtung Übertemp.! STB Kontrolle Umwälzpumpe, gefallen entriegeln Fühler Puffer oben defekt Fühler Puffer oben prüfen Fühler Puffer unten defekt Fühler Puffer unten prüfen Fühler Kesseltemperatur Fühler Kesseltemperatur prüfen defekt Fühler Rücklauftemp.
- Seite 43 Störmeldung quittieren Sobald die Fehlerursache be- hoben ist, kann die Taste gedrückt werden, um den Kessel wieder in Betrieb zu nehmen. Treten mehrere Fehler gleich- zeitig auf, werden diese nach- einander aufgelistet. Kundendienstanforderung Falls Sie mit der Störungsbehebung nicht erfolgreich waren, wenden Sie sich bitte an den Kundendienst und halten Sie bitte unbedingt folgende Daten bereit: Fachhändler Rechnungsdatum...
- Seite 44 6. Gewährleistung und Garantie Für alle Firevision Produkte und Bauteile gelten die EU – Harmonisierten Gewährleistungs- fristen von 24 Monate für den Endkunden gegenüber dem Verkäufer. Schäden durch normalen Verschleiß sind von der Gewährleistung ausgeschlossen, da hier kein Produktfehler vorliegt. Verschleißteile sind Dichtungen und Isolierungen. Für den Kesselkörper beträgt die Garantiezeit 5 Jahre.
- Seite 45 7. Anhang Technische Daten Einheit Logic 25 Logic 35 Logic 44 Leistungsdaten 11 - 35 13 - 44 Wärmeleistungsbereich 8 - 25,5 Wirkungsgrad Teillast / Nennleistung 93,6 / 92,6 Energielabel (Kessel + Regelung) Leistungsaufnahme Betrieb Leistungsaufnahme Standby Elektroanschluss (Spannung / Frequenz)
- Seite 46 Abmessungen Pelletkessel Logic 25 Logic 35 Logic 44 Kesselhöhe 1364 1554 1554 Kesselbreite 1058 1058 1058 Kesseltiefe 1175 1175 1175 Pellettankhöhe 1391 1391 1391 Höhe Rauchrohranschluss 1252 1440 1440 Entleerung Höhe Rücklaufanschluss Höhe Vorlaufanschluss Höhe 1125 1315 1315 Durchmesser Rauchrohranschluss Zoll Anschlüsse Vor-/Rücklauf...
- Seite 47 Lassen Sie den Heizkessel und die zugehörigen Anlagenkomponenten von einem Fachmann demontieren. Entsorgungshinweise Entsorgung der Verpackung: Die Entsorgung der Verpackung Ihres Firevision Produkt übernimmt Ihr Heizungsfachbetrieb. Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Firevision Produkte sind recyclingfähig. Zur Demontage den Kessel spannungsfrei schalten.
- Seite 48 CE Konformitätserklärung Seite 48 von 48 (Ausgabe Mai 2021)
