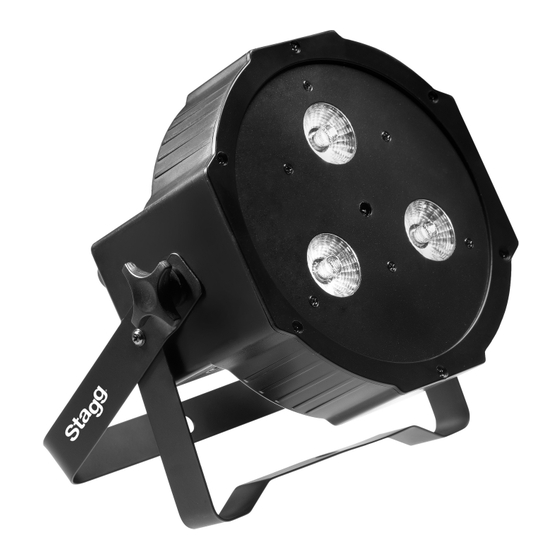

Stagg ECOPAR1 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Stagg ECOPAR1
- Seite 1 Benutzerhandbuch ECOPAR1 SLI-ECOPAR1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.VOR DER INBETRIEBNAHME Dieses Paket enthält Auspacken Vorstellung Spezifikationen Ausstattung 2.INSTALLATION Stromanschluss DMX 512 Verbindung 3.BETRIEB Bedienfeld-Funktionen Menü-Plan Betriebsanleitung DMX-Kanäle... -
Seite 3: Vor Der Inbetriebnahme
1.VOR DER INBETRIEBNAHME Dieses Paket enthält • 1x EcoPar1 • 1x Netzkabel • 1x Benutzerhandbuch Auspacken • Danke, dass Sie dieses Produkt gekauft haben, es wurde gründlich getestet und im perfekten betriebsbereiten Zustand ausgeliefert. • Überprüfen Sie sorgfältig die Verpackung auf Schäden die beim Transport aufgetreten sein könnten. -
Seite 4: Spezifikationen
Spezifikationen Spannung: AC100V～240V, 50-60Hz • Stromverbrauch: 25W • Lichtquelle: 3x 8W RGBW 4 in 1 LED • Abstrahlwinkel: 15° • Max. Leistung @1m: 3000 Lux • DMX-Kanäle: 1/2/3/4/5/6/7/8DMX Kanäle • Verpackungsmaße: 210x210x140mm • Nettogewicht: 0,9 Kg • Bruttogewicht: 1,1 Kg •... -
Seite 5: Stromanschluss
AC Erdung DMX serieller Datenlink 1. Verbinden Sie den Male 3pin DMX-Eingang der ersten Einheit mittels 110 Ohm DMX-Kabel mit dem Female 3pin DMX-Ausgang des Lichtpults, z. B. Stagg Commandor10 (überspringen Sie diesen Schritt wenn Sie kein Lichtpult verwenden) 2. Verbinden Sie den Ausgang der ersten Einheit mit dem Eingang der nächsten Einheit mittels 110 Ohm DMX-Kabel. - Seite 6 ...
-
Seite 7: Betriebsanleitung
Betriebsanleitung Addr - Setup von DMX Adressen • MENU drücken, anschließend UP oder DOWN drücken bis “Addr” angezeigt wird, dann ENTER drücken. • DMX-Adresse ändern durch Drücken von UP oder DOWN • ENTER drücken um die DMX-Adresse zu speichern Auto - Automatisches Programm-Setup •... - Seite 8 Soun - Setup der Sound-Steuerung • “Soun” wird angezeigt. Gewünschtes Sound-Steuerungsprogramm durch Drücken von UP oder DOWN auswählen. ENTER drücken um das Programm auszuwählen. • “SouX” wird nun angezeigt, X stellt eine Ziffer von 1 bis 9 dar. Mit UP oder DOWN kann die Empfindlichkeit des internen Mikrofons eingestellt werden.
- Seite 9 Infrarot-Fernsteuerung Vor der Verwendung der IR-Fernbedienung bitte folgendes überprüfen: 1. Bitte sicherstellen, dass die Batterie genug Ladung hat, ansonsten die Batterie ersetzen. 2. Bitte sicherstellen, dass die “Ir” -Einstellung im Menü der Einheit auf ON gestellt ist. 3. Berücksichtigen Sie, dass die Fernsteuerung bei einer Distanz von 1.5 bis 4m am besten funktioniert.
- Seite 10 DMX 512 Steuerung Diese Funktion ermöglicht die Verwendung einer universellen DMX-512 Steuerung wie z. B. Stagg COMMANDOR 4 oder Stagg COMMANDOR 10 um den Ecopar 1 zu steuern. Ein DMX Controller ermöglicht die Erstellung von einzigartigen Programmen für individuelle Anforderungen. Ecopar 1 nutzt unterschiedliche DMX-Kanal-Modi, damit können Custom-Lichtshows kreiert...
-
Seite 11: Dmx-Kanäle
DMX Kanäle 1 Kanal Modus Kanal Wert Funktion Farbmakros (LED @100%) 0-15 16-31 32-47 GRÜN 48-63 BLAU 64-79 WEISS 80-95 ROT & GRÜN 96-111 ROT & BLAU 112-127 ROT & WEISS 128-143 GRÜN & BLAU 144-159 GRÜN & WEISS 160-175 BLAU &... - Seite 12 3 Kanal-Modus Kanal Wert Funktion 0-255 FARBMAKROS (Siehe 1 Kanal DMX Modus für Farben) 0-255 Dimmer (0%-100%) Stroboskop 0-15 16-255 STROBOSKOP 0-20Hz 4 Kanal-Modus Kanal Wert Funktion 0-255 Rot (0%-100%) 0-255 Grün (0%-100%) 0-255 Blau (0%-100%) 0-255 Weiß (0%-100%) 5 Kanal-Modus Kanal Wert...
- Seite 13 6 Kanal Modus Kanal Wert Funktion 0-255 Rot (0%-100%) 0-255 Grün (0%-100%) 0-255 Blau ( 0%-100%) 0-255 Weiß (0%-100%) 0-255 Dimmer (0-100%) FARBMAKROS (Siehe 1 Kanal 0-255 DMX Modus für Farben) Kanäle 1, 2, 3, & 4 funktionieren nicht wenn Kanal 6 verwendet wird. 7 Kanal Modus Kanal Wert...
- Seite 14 8 Kanal Modus Kanal Wert Funktion 0-255 Rot (0%-100%) 0-255 Grün (0%-100%) 0-255 Blau (0%-100%) 0-255 Weiß (0%-100%) 0-255 Dimmer (0-100%) 0-15 STROBOSKOP 0-20Hz 16-255 PROGRAMMGESCHWINDIGKEIT 0-255 LANGSAM- SCHNELL 0-31 SOUND-AKTIV AUS 32-255 SOUND-EMPFINDLICHKEIT NIEDRIG - HOCH 0-51 FARBMIX-MODUS 52-102 FARBMAKRO-MODUS 103-153...
- Seite 15 65-98 Farben-Fade 3 99-130 Farben-Fade 4 131-162 Farben-Fade 5 163-194 Farben-Fade 6 195-255 Farben-Fade 7 SOUND AKTIV MODUS 0-128 SOUND AKTIV MODUS 1 129-255 SOUND AKTIV MODUS 2 Wenn Kanal 7 bei einem Wert von 0-51 ist, werden Kanäle 1-4 genutzt und Kanal 6 steuert den Stroboskop.
- Seite 16 WICHTIGE SICHERHEITSHINWEISE ANWEISUNGEN LESEN UND AUFBEWAHREN, ALLE WARNUNGEN BEACHTEN. • Wenn das Gerät nach dem Befolgen obiger Anleitungen nicht funktioniert, kontaktieren Sie bitte ihren Händler. Das Gerät darf unter keinen Umständen geöffnet werden. Jegliche Wartung darf nur durch qualifiziertes Personal erfolgen. •Elektrische Geräte dürfen niemals bei hoher Luftfeuchtigkeit oder Hitze benutzt werden.
