Inhaltszusammenfassung für Scanstrut ATMOS

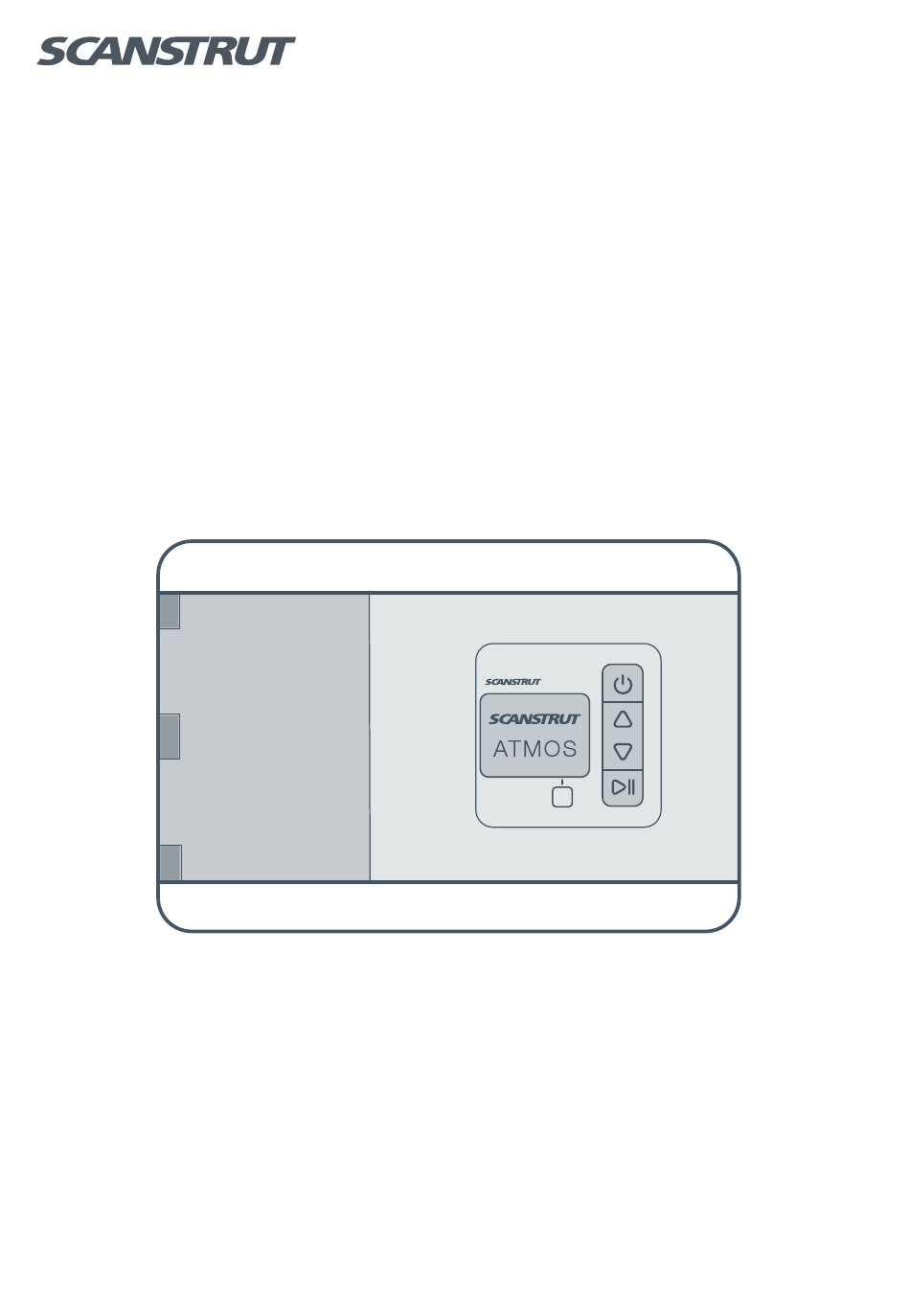

- Seite 1 ATMOS BEDIENUNGSANLEITUNG Patent ausstehend. www.scanstrut.com PCT/US23/25780...
- Seite 2 Registrieren Sie Ihr oder scannen Eigentum von ATMOS besuchen Sie bitte: scanstrut.com/air/atmos/register Für Übersetzungen oder scannen dieser Bedienungsanleitung besuchen Sie bitte: scanstrut.com/air/atmos/manuals...
- Seite 3 Inhaltsübersicht Informationen zur Sicherheit Produktinhalt Technische Daten Schneideschablone Montageanleitung Anforderungen an den Standort Erforderliche Werkzeuge Montageanleitung Stromanschlüsse Bildschirmanzeige Tastenfunktionen Betriebsanleitung Schritte fürs Aufpumpen Schritte zum Absaugen Bedienung der Klappe Fehlersuche Technische Eckdaten Fehlersuche Fehlerbehebung Pflegehinweise Häufig gestellte Fragen Informationen zur Garantie Informationen zur Regelkonformität...
- Seite 4 • Tauchen Sie den Schlauch nicht in irgendeine Flüssigkeit. • Halten Sie die Klappe des ATMOS geschlossen, wenn es nicht benutzt wird. • Stellen Sie bei der Installation dieses Produkts sicher, dass die Stromquelle durch eine geeignete Sicherung ausreichend geschützt ist.
- Seite 5 Warnung: Stromversorgung ausschalten Vergewissern Sie sich, dass die Stromversorgung des Schiffes/ Fahrzeugs ausgeschaltet ist, bevor Sie dieses Produkt zu installieren. ATMOS darf NICHT bei eingeschalteter Stromversorgung angeschlossen oder getrennt werden. Warnung: Verwenden Sie NUR ein 12 V DC-Netzteil Dieses Produkt darf NUR an eine 12-V-DC-Stromquelle angeschlossen werden.
- Seite 6 Produktinhalt Teileliste Beschreibung Menge ATMOS Druckknopfabdeckungen Sonnenschutz Schlauch Schlauchbeutel Schnellstart-Anleitung Montageschablone Befestigungen (siehe erforderliche Werkzeuge) Ventilhalterung Produktinhalt...
- Seite 7 Ventilsteckertypen Die Gummidichtungen sind auf den Ventilen vormontiert und können zwischen verschiedenen Ventiltypen ausgetauscht werden, um eine luftdichte Abdichtung zu erreichen. Produktinhalt...
- Seite 8 Technische Informationen Sonnenschutz 17 mm (0,67") 13 mm (0,51") 87 mm (3,44") 88 mm (3,46") 297 mm (11,69") 385 mm (15,16") Sonnenschutz 203 mm (8,0") Aufpumpen INFLATE DEFLATE Absaugen Sonnenschutz 308 mm (12,13") Technische Daten...
- Seite 9 Schneideschablone In der Verpackung finden Sie die für Ihre ATMOS-Installation erforderliche Schneideschablone. Alternativ können Sie die Vorlage auch auf unserer Website abrufen (www.scanstrut.com). Um den Prozess weiter zu vereinfachen, bieten wir Ihnen die Möglichkeit, die DXF-Datei durch einfaches Scannen des unten angegebenen QR- Codes herunterzuladen.
- Seite 10 Diese Dicke ist wichtig, um eine ausreichende Unterstützung und Stabilität zu gewährleisten. +10° –30° ATMOS darf NUR in einem Winkel von +10º bis –30º zur Senkrechten installiert werden. Dies ist wichtig, um die Ansammlung von Wasser in der Klappenkammer oder im Pumpengehäuse zu verhindern.
- Seite 11 Anforderungen an den Standort Damit sich die Klappe vollständig öffnen lässt, muss ein Einbauort mit ausreichendem Abstand gewählt werden. Dadurch wird sichergestellt, dass das Produkt einfach und bequem verwendet werden kann. < 90° Klappenöffnung Erschwert die Verwendung des Schlauchs sehr. 180°...
- Seite 12 Erforderliche Werkzeuge Werkzeuge Bleistift Pozi-Schraubendreher Bohrer (siehe Tabelle) (Größe: PZ1) ø 44 mm (1-3/4”) Stichsäge Bohrmaschine Lochsäge Bohrergrößentabelle Material Bohrer Befestigung Weiches Material 2 mm (5/64") z. B. Sperrholz Schraube Nr. 4 (mitgeliefert) Hartes Material 2,5 mm (3/32") z. B. Glasfaser, Acryl, Hartholz.
- Seite 13 Einbauanleitung Bohren Sie die Vorbohrungen Markieren Sie das (siehe Tabelle). Schnittprofil. Lochsägeecken. Sägen Sie zwischen den Ecken. Schrauben Sie den ATMOS fest. Befestigen Sie die Abdeckungen an ihrem Platz. Montageanleitung | 13...
- Seite 14 Stromanschlüsse Mind. Biegeradius Kabeldaten Kabel AWG ø 8,75 ± 0,25 mm Kabelmantel Kabel-Querschnittsfläche 2 x 1,5 mm Eingangsspannung 11,5–14,5 V Maximale Stromaufnahme 12 A (140 W) Kabellänge 500 mm (20") Minimaler Biegeradius (R) 54 mm (2,12") Positives Kabel (+) Negatives Kabel (–) SCHWARZ Empfohlener Stecker DEUTSCH DTP04-2P...
- Seite 15 Bildschirmanzeige Anzeige Artikel Beschreibung ATMOS verfügt über ein LCD-Display mit einem Druck-/ weiten Betrachtungswinkel, der eine klare Sicht auf Warnanzeige die Ablesung gewährleistet. ATMOS verfügt über eine Live-Spannungsanzeige, Spannungsanzeige mit der Sie Ihren Batteriestand bequem überwachen können. Drücken Sie die Taste für die Druckeinheit unterhalb Druckeinheiten des LCD-Displays, um die gewünschte Druckeinheit...
- Seite 16 Taste Funktion Schaltfläche Funktion Einschalten/Ausschalten Solldruck erhöhen Solldruck vermindern Bestätigen/Start/Stopp PSI-/BAR-Auswahlschalter Tastenfunktionen | 16...
- Seite 17 Wenn der Solldruck nicht erreicht wird, prüfen Sie die Dichtungsverbindung des Anschlusses mit dem aufzupumpenden Objekt. • Um das Aufpumpen oder Entleeren des ATMOS zu unterbrechen, drücken Sie die Bestätigungs-/Start-/Stopp-Taste. • Weitere Informationen finden Sie auf unserer Seite 24 zur Fehlerbehebung.
- Seite 18 DEFLATE Prüfen Sie den Wählen Sie PSI oder Stellen Sie den empfohlenen Luftdruck. BAR und bestätigen Solldruck ein. Sie. Bestätigen Sie den Beginnen Sie mit dem AUFPUMPEN! ATMOS stoppt, wenn der AUFPUMPdruck. Solldruck erreicht ist. | 18 Schritte fürs Aufpumpen...
- Seite 19 So lässt man die Luft ab Verbinden Sie den Drücken Sie und Befestigen Sie den Schlauch am halten Sie zum entsprechenden ABSAUGanschluss. Einschalten. Schlauch adapter für das aufzupumpende Objekt. INFLATE DEFLATE Drücken Sie zur Wählen Sie PSI oder Bestätigen Sie Bestätigung des BAR und bestätigen niedriger Druck...
- Seite 20 Sicherheit Ihres Produkts zu gewährleisten. HINWEIS Wenn Sie den Schlauch nicht benutzen, entfernen Sie ihn vom ATMOS und dem aufzupumpenden Objekt und bewahren Sie ihn in der mitgelieferten Netztasche an einem kühlen, trockenen Ort auf.
- Seite 21 Fehlersuche Name des Beschreibung Symbol Maßnahme Fehlers des Fehlers Stellen Sie sicher, Eingangsspan- Eingangsspannung dass die Spannung nung ist zu hoch oder zu zwischen 11,5–14,5 niedrig. V liegt. Thermische Warten Sie, bis das Abschaltung Produkt wieder die Überhitzung erreicht, die Betriebstemperatur Innentemperatur ist erreicht hat.
- Seite 22 Technische Eckdaten Leistung Zeit zum Aufpumpen eines 10 ft 6" SUP auf 20 6 bis 8 Min. Zeit zum Aufpumpen eines Schleppboots auf > 3 Min. ≈ 1,5 PSI > 1 min ≈ Zeit, die Luft aus einem 10 ft 6" SUP zu lassen >...
- Seite 23 Einrichtung Das Panel wird mit selbstschneidenden Schrauben montiert. Wie? Oder normale Schrauben (nicht inbegriffen). Passt an vielen Stellen an Bord: Sitze, Seitenwände oder Konsolen. Mindesthohlraumtiefe 100 mm (3,9") Einbauwinkel? +10º bis –30º senkrecht Wartung? Keine vom Endbenutzer zu wartenden Teile Umwelt Umgekehrte Polarität, Kurzschluss, Unterspannung, Schutz...
- Seite 24 Bestätigen Sie, dass die Aktueller auf- ATMOS geht nicht Eingangsspannung zu Stromversorgung stabil pumpbarer über 1 PSI niedrig. ist und ATMOS mindes- Druck tens 12,0 V erhält. Während die Pumpe läuft, ATMOS schaltet ist ATMOS so program- Während des Aufpum- sich beim Auf- miert, dass es sich nach 5 pens/Absaugens großer...
- Seite 25 Fehlerbehebung Im seltenen Fall, dass ein Fehler an Ihrem ATMOS auftritt, der nicht durch die Fehlersuche oder die Anweisungen in dieser Bedienungsanleitung behoben werden kann, empfehlen wir Ihnen, sich an den zugelassenen Verkäufer oder Händler zu wenden, bei dem Sie ATMOS gekauft haben.
- Seite 26 Pflegehinweise Sonnenschutz Um Ihr Produkt vor den schädlichen Auswirkungen von ultraviolettem (UV) Licht zu schützen, verwenden Sie immer die mitgelieferte Sonnenschutzhülle, wenn das Produkt nicht in Gebrauch ist. Es ist jedoch wichtig, den Sonnenschutz bei hohen Geschwindigkeiten zu entfernen, um einen möglichen Verlust zu vermeiden. Routinekontrollen •...
- Seite 27 Q. Wie lang ist der mitgelieferte Schlauch? A. ATMOS wird mit einem 2,5 m/8ft Schlauch geliefert. Q. Ist ATMOS wasserdicht? A. Ja, ATMOS ist bei geschlossener Klappe wasserdicht nach IPX6. Es wurde für den Einsatz auf einem Boot oder Wohnmobil entwickelt. Q. Welche Stromversorgung benötigt ATMOS? A.
- Seite 28 Informationen zur Garantie Scanstrut Inc., a Delaware corporation with principal address at 7 Pequot Park Road, Unit 303, Westbrook, CT 06498 (“SELLER”), warrants that the equipment and equipment parts manufactured by Seller (the “Product”) and sold or provided to the first end user (“BUYER”) are produced according to usual practices, customs, standards, specifications and tolerances of trade prevailing in the country of origin at the time of production and shall, subject to the limitations and exclusions set forth below, be free from defects in design, material, and workmanship.
- Seite 29 VERKÄUFERS oder der Vertreter des VERKÄUFERS in Bezug auf den Gebrauch, die Anwendung oder die Eignung des Produkts sind nicht als ausdrückliche Garantie auszulegen, es sei denn, sie werden vom VERKÄUFER schriftlich als solche bestätigt. zuletzt aktualisiert im Juli 2023. Die aktuellste Version finden Sie auf https://www.scanstrut.com/support/warranty | 29 Informationen zur Garantie...
- Seite 30 Die in diesem Dokument enthaltenen Informationen waren zum Zeitpunkt der Erstellung nach unserem besten Wissen korrekt. Scanstrut kann jedoch keine Haftung für eventuelle Ungenauigkeiten oder Auslassungen übernehmen, die darin enthalten sind. Darüber hinaus kann unsere Politik, Produkte kontinuierlich zu verbessern, dazu führen, dass technische Daten ohne Vorankündigung geändert werden.
- Seite 31 Informationen zur Garantie | 31...
- Seite 32 Vergessen Sie nicht, uns mit @scanstrut zu taggen, um zu zeigen, wie Sie ATMOS nutzen. Copyright ©2023 Scanstrut Ltd. Datum der Installation Alle Rechte vorbehalten. Kein Teil dieses Materials darf ohne vorherige schriftliche Genehmigung von Scanstrut Ltd. und Scanstrut Inc.
