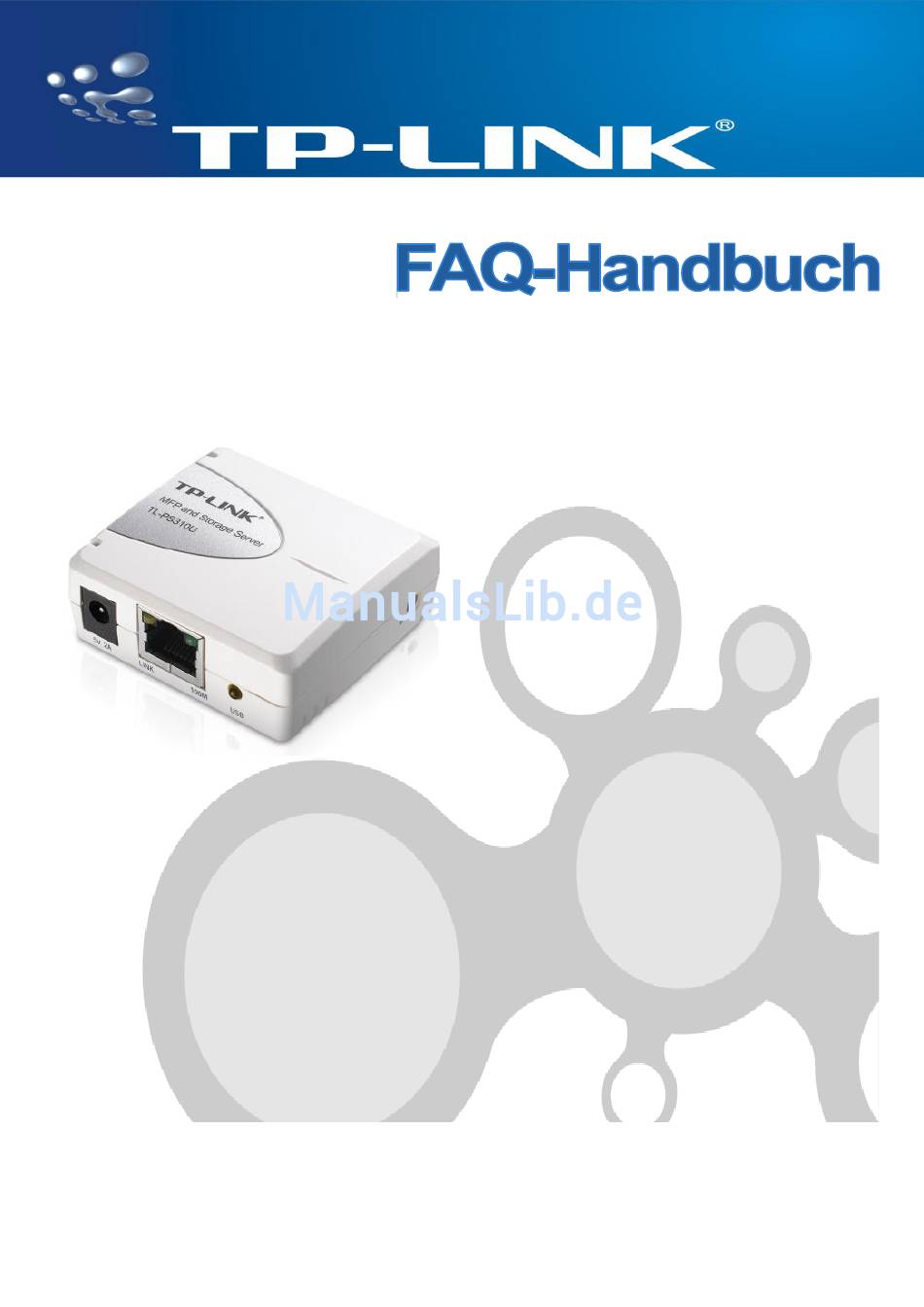

- Seite 1 TL-PS110P TL-PS110U TL-PS310U Parallelport-/USB-Printserver Rev: 1.2.0...
-
Seite 2: Inhaltsverzeichnis

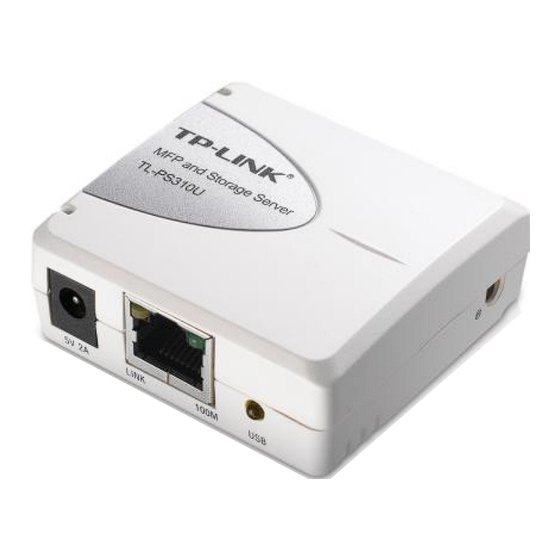

3.5 MacOS (hier 10.7) Hinweis: Dieses Handbuch bezieht sich gleichermaßen auf die Produkte TL-PS110P, TL-PS110U und TL- PS310U. Die hier beschriebene Installation dieser Printserver unterscheidet sich nicht für die drei Produkte. Für die Abbildungen wurde als Beispiel der TL-PS310U gewählt. -
Seite 3: Ip-Adresse Des Printservers Einstellen
1. IP-Adresse des Printservers einstellen In diesem Beispiel wird davon ausgegangen, dass Ihr Netz aus den IP-Adressen 192.168.178.* besteht und der Router die IP-Adresse 192.168.178.1 hat. Der Printserver steht auf den Standardeinstellungen. Schließen Sie den Printserver zunächst direkt über Kabel an einen Computer an. Der Printserver hat im Auslieferungszustand die IP-Adresse 192.168.0.10, befindet sich also in einem anderen Subnetz (192.168.0.*) und kann somit nicht aus dem Subnetz 192.168.178.* erreicht werden. -
Seite 4: Manuelle Erstellung Eines Tcp/Ip-Druckeranschlusses
Als „Current User“ sehen Sie den Hostnamen des PCs, der momentan Zugriff auf den Drucker hat und unter „User’s IP“ dessen IP-Adresse. Betrifft den MFP- und Speicherserver TL-PS310U: Das mitgelieferte Tool „MFP and Storage Server“ ist lediglich erforderlich, wenn Sie Funktionen, die zwingend mit der virtuellen USB-Verbindung arbeiten müssen, beanspruchen. -
Seite 5: Tcp/Ip-Einstellungen Verschiedener Betriebssysteme
3. TCP/IP-Einstellungen verschiedener Betriebssysteme Dieses Kapitel beschreibt, wie Sie die IP-Konfiguration Ihres Computers ändern. Ist Ihr Betriebssystem nicht aufgeführt, halten Sie sich am besten an die Beschreibung für das Ihrem Betriebssystem am ähnlichsten erscheinende. Alternativ können Sie natürlich auch die Dokumentation des Betriebssystems konsultieren. 3.1 Windows XP Klicken Sie auf Start ... -
Seite 6: Windows
3.2 Windows 7 Öffnen Sie das Windows-Menü und klicken Sie auf Systemsteuerung. Öffnen Sie den Eintrag Netzwerk- und Freigabecenter. Hierin wählen Sie Adaptereinstellungen ändern. Sie sehen eine Auflistung Ihrer Verbindungen. Wählen Sie die LAN-Verbindung aus, über die Sie Ihren PC per Kabel mit dem RE verbunden haben. Führen Sie einen Rechtsklick darauf aus und wählen Sie Eigenschaften. -
Seite 7: Windows Vista
Sie sehen in der Mitte des erscheinenden Fensters den Eintrag Internetprotokoll Version 4 (TCP/IPv4). Doppelklicken Sie darauf oder markieren Sie ihn und klicken dann auf Eigenschaften. Ein weiteres Fenster öffnet sich. Muss eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Folgende IP-Adresse verwenden und geben Sie die erforderlichen Werte ein. - Seite 8 Sie sehen eine Auflistung Ihrer Verbindungen. Wählen Sie die LAN-Verbindung aus, über die Sie Ihren PC per Kabel mit dem RE verbunden haben. Führen Sie einen Rechtsklick darauf aus und wählen Sie Eigenschaften. Sie sehen in der Mitte des erscheinenden Fensters den Eintrag Internetprotokoll Version 4 (TCP/IPv4). Doppelklicken Sie darauf oder markieren Sie ihn und klicken dann auf Eigenschaften.
-
Seite 9: Opensuse Linux (Hier Opensuse 11)
Muss eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Folgende IP-Adresse verwenden und geben Sie die erforderlichen Werte ein. Standardgateway und DNS-Server sind für Verbindungen innerhalb desselben Netzes nicht notwendig. Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen aus. - Seite 10 In YAST öffnen Sie unter Netzwerkgeräte die Netzwerkeinstellungen. Wählen Sie unter den angezeigten Adaptern Ihren LAN-/Ethernet-Adapter aus (dessen Gerätename enthält normalerweise das Wort eth. Klicken Sie Bearbeiten. Auf der Seite Adresse können Sie die IP-Adress-Einstellungen ändern. Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie Dynamische Adresse aus. Muss dagegen eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Statisch zugewiesene IP-Adresse und geben Sie die erforderlichen Werte ein, in diesem Beispiel 192.168.1.2 als IP-Adresse und 255.255.255.0 als...
-
Seite 11: Macos (Hier 10.7)
Subnetzmaske. Klicken Sie Weiter, um die Änderungen zu übernehmen. Sie sehen nun, wie die Systemkonfiguration aktualisiert wird. 3.5 MacOS (hier 10.7) Öffnen Sie die Systemeinstellungen: Im Abschnitt Internet & Drahtlose Kommunikation öffnen Sie den Eintrag Netzwerk. - Seite 12 Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie DHCP aus: Dann klicken Sie bitte Anwenden. Muss dagegen eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Manuell und geben Sie die erforderlichen Werte ein, in diesem Beispiel 192.168.1.10 als IP-Adresse und 255.255.255.0 als Teilnetzmaske (Subnetzmaske).
- Seite 13 Dann klicken Sie bitte Anwenden.
- Seite 14 Dieses Gerät kann in allen EU-Ländern betrieben werden (und andere Länder, die der EU Richtlinie 1999/5/EC folgen). Die Verwendung in folgenden Ländern kann mit Auflagen verbunden sein: FR, IT, NO. Detaillierte Informationen können Sie auf der CD oder auf www.tp-link.com nachlesen.
