Topgarden BASIC Montageanleitung
Castrofass
Inhaltszusammenfassung für Topgarden BASIC

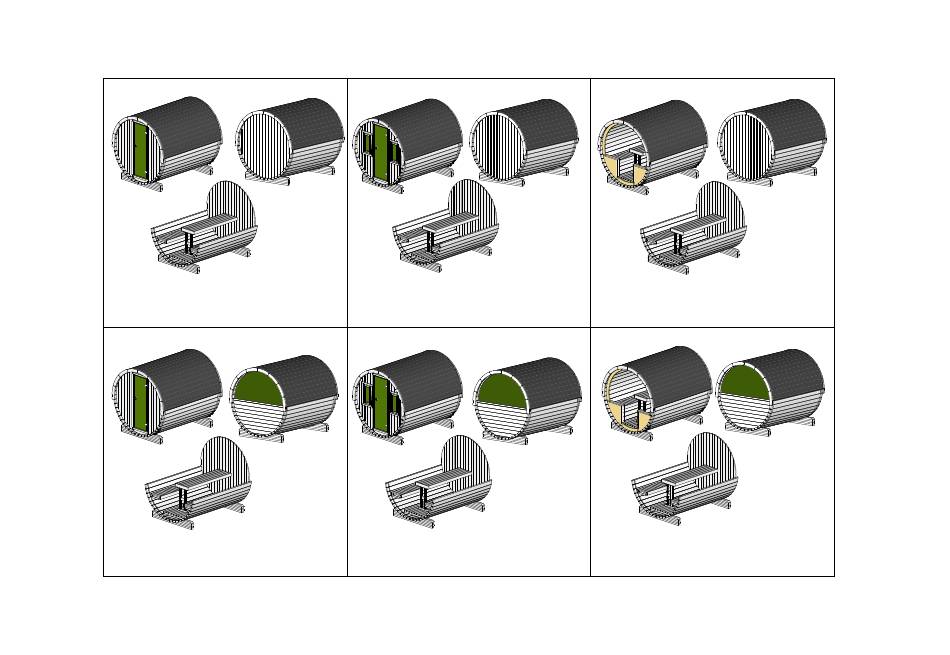

- Seite 1 Castrofass 240, Ø 200 BASIC EXTRA 3 EXTRA 5 EXTRA 4 EXTRA 6 EXTRA 2...
- Seite 2 Castrofass 240, Ø 200 BASIC 5b _ x2 610,0 1600x220x94 _ x2 2400x140x42 _ x49 2400x44x44 _ x2 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 410x80x28 _ x16 L1 x4 1800x540x90 _ x1 L x2...
- Seite 3 Castrofass 240, Ø 200 EXTRA 2 5b _ x2 15x45x1995 _ x1 610,0 1600x220x94 _ x2 2400x140x42 _ x49 2400x44x44 _ x2 1900 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 15 mm. 410x80x28 _ x16 L1 x4 1800x540x90 _ x1 L x2...
- Seite 4 Castrofass 240, Ø 200 EXTRA 3 5b _ x2 610,0 1600x220x94 _ x2 2400x140x42 _ x49 2400x44x44 _ x2 435x45x15 _ x4 635x45x15 _x4 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 410x80x28 _ x16 L1 x4 1800x540x90 _ x1 L x2 F_2,0x16...
- Seite 5 Castrofass 240, Ø 200 EXTRA 4 5b _ x2 15x45x1995 _ x1 610,0 1600x220x94 _ x2 2400x140x42 _ x49 2400x44x44 _ x2 1900 435x45x15 _ x4 635x45x15 _x4 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 15 mm.
- Seite 6 Castrofass 240, Ø 200 EXTRA 5 1600x220x94 _ x2 2400x140x42 _ x49 520x90x28 _ x2 2400x44x44 _ x2 510x90x28 _x2 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 410x80x28 _ x16 L1 x4 1800x540x90 _ x1 L x2 F_2,0x16 2140x800x72 _ x1...
- Seite 7 Castrofass 240, Ø 200 EXTRA 6 15x45x1995 _ x1 1600x220x94 _ x2 2400x140x42 _ x49 520x90x28 _ x2 2400x44x44 _ x2 510x90x28 _x2 1900 ¤24x60 _ x2 ¤24x1087 _ x2 350x44x44 _ x4 120x44x44 _ x4 15 mm. 410x80x28 _ x16 L1 x4 1800x540x90 _ x1 L x2...
- Seite 8 Castrofass 240, Ø 200 mm=mm 1600...
- Seite 9 Castrofass 240, Ø 200...
- Seite 10 Castrofass 240, Ø 200 A1=A2...
- Seite 11 Castrofass 240, Ø 200...
- Seite 12 Castrofass 240, Ø 200 K x4 E x16...
- Seite 13 Castrofass 240, Ø 200 Benutzen Sie eine Wasserwaage Wichtig! Abstand halten! Beim allen korpus Bohlen Wichtig! Entfernen Sie die Schrauben und benutzen Sie diese bei der weiteren Montage Die Schrauben entfernen Die Schrauben entfernen Wichtig! Entfernen Sie die Schrauben und benutzen Sie diese bei der weiteren Montage...
- Seite 14 Castrofass 240, Ø 200 Holzleim Benutzen Sie zwischen den Brettern Holzleim 5xA(B) Wichtig!!!
- Seite 15 Castrofass 240, Ø 200 Benutzen Sie ein Spannband Die Schrauben entfernen Wichtig! Entfernen Sie die Schrauben und benutzen Sie diese bei der weiteren Montage...
- Seite 16 Castrofass 240, Ø 200 Benutzen Sie eine Wasserwaage Die Schrauben entfernen A x4 Die Schrauben entfernen...
- Seite 17 Castrofass 240, Ø 200 Benutzen Sie eine B x8 Wasserwaage 8 x4 7 x4 B x8 B x8...
- Seite 18 Castrofass 240, Ø 200 Benutzen Sie eine Wasserwaage...
- Seite 19 Castrofass 240, Ø 200 B x14 NB! Tür von Innen einbauen! C x5 C x5 C x5...
- Seite 20 Castrofass 240, Ø 200 D x14 B x5 B x5...
- Seite 21 Castrofass 240, Ø 200 ~10mm 2,0x16 NB! Bitte Dachschindein Montage beachten die Montageanleitung, welche in Dachschindeln Pakete liegt. 2,0x16...
- Seite 22 Castrofass 240, Ø 200 18 x8 B x16 18 x 8 B x16...
- Seite 23 Castrofass 240, Ø 200 Extra 3/4 +10mm D x10 D x10...
- Seite 24 Castrofass 240, Ø 200 Extra 5/6 Benutzen Sie die Bretter aus der Palette mit einer Länge von ca 1940 mm. D x4 C x8...
