Next PROAUDIO Matrix Column Array-Serie Handbuch
Inhaltsverzeichnis
Machine Translated by Google

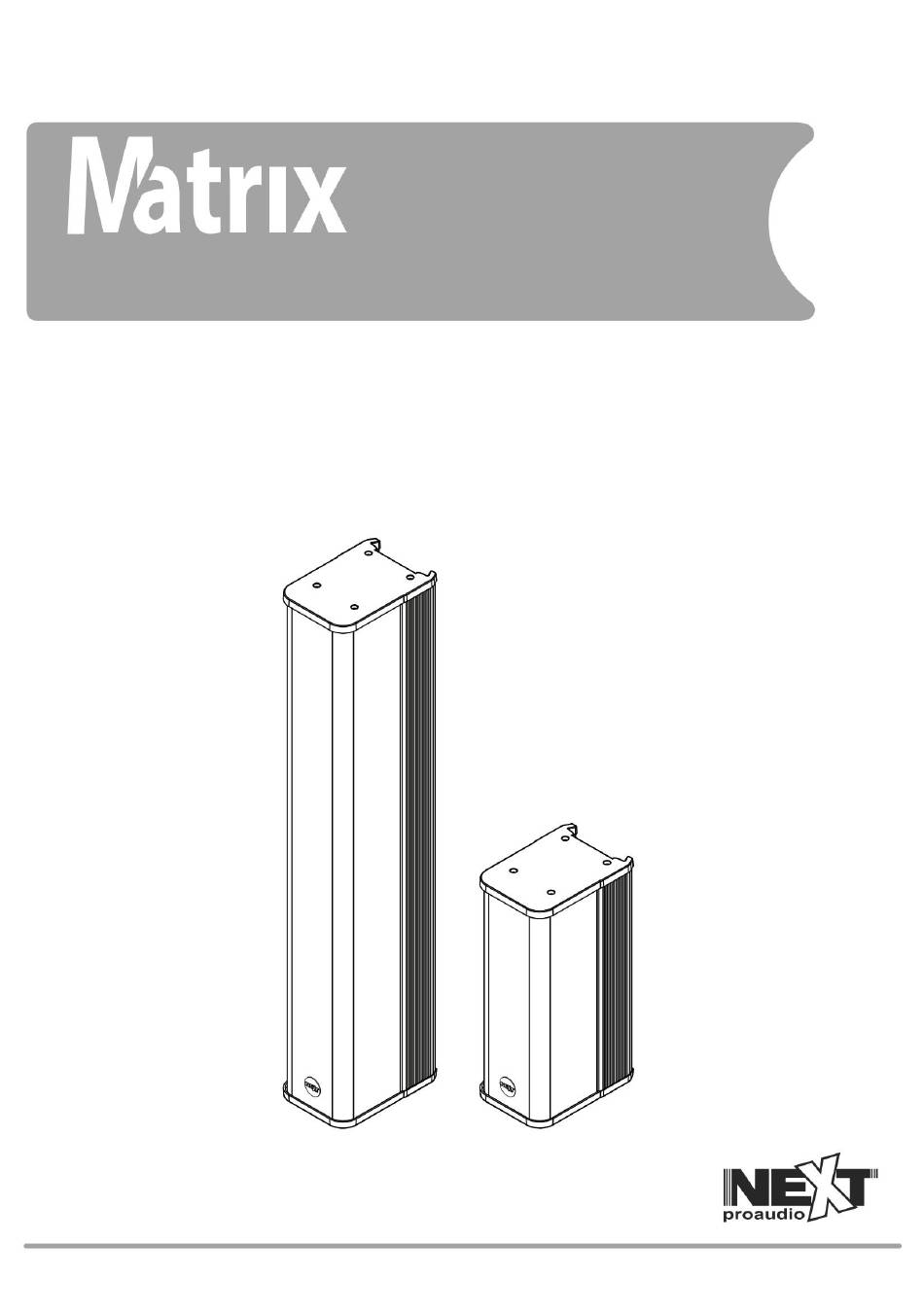

Column Array-Serie
Handbuch
v201805
Vielen Dank, dass Sie sich für NEXT-proaudio-Lautsprecher und die dazugehörigen Produkte entschieden haben.
Bitte befolgen Sie die Anweisungen in diesem Handbuch sorgfältig, um eine lange, störungsfreie Nutzung Ihres Geräts zu gewährleisten.
Inhaltsverzeichnis
Verwandte Anleitungen für Next PROAUDIO Matrix Column Array-Serie
Inhaltszusammenfassung für Next PROAUDIO Matrix Column Array-Serie
- Seite 1 Machine Translated by Google Column Array-Serie Handbuch v201805 Vielen Dank, dass Sie sich für NEXT-proaudio-Lautsprecher und die dazugehörigen Produkte entschieden haben. Bitte befolgen Sie die Anweisungen in diesem Handbuch sorgfältig, um eine lange, störungsfreie Nutzung Ihres Geräts zu gewährleisten.
- Seite 2 Machine Translated by Google...
-
Seite 3: Inhaltsverzeichnis
Machine Translated by Google INHALT Column Array-Serie EINFÜHRUNG AUSPACKEN ÜBERSICHT DER MATRIX-SERIE SICHERHEIT ZUERST ANSCHLÜSSE/FUNKTIONEN SCHALTER AUF DER RÜCKSEITE 100-V-Wasserhahn-Wahlschalter ANWENDUNGSBEISPIELE WANDHALTERUNGEN HALTERUNGEN FÜR LAUTSPRECHERSTANGEN -10- VERLÄNGERUNGSVERBINDUNGSPLATTE 100-V-KIT -11- -12- FEHLERBEHEBUNG INTERNES ANSCHLUSSDIAGRAMM -12- CROSSOVER-ERSATZ -13- TECHNISCHE SPEZIFIKATIONEN -14- GARANTIEBESTIMMUNGEN -15- KONTAKTE -16-... -
Seite 4: Einführung
Machine Translated by Google EINFÜHRUNG Column Array-Serie EINFÜHRUNG Vielen Dank, dass Sie sich für einen Lautsprecher der Matrix-Serie von NEXT-proaudio entschieden haben. In diesem Handbuch erhalten Sie nützliche und wichtige Informationen zu Ihrem Säulenarray-Element. Bitte nehmen Sie sich etwas Zeit, um dieses Handbuch zu lesen, und bewahren Sie es zum späteren Nachschlagen griffbereit auf. -
Seite 5: Sicherheit Zuerst
Machine Translated by Google SICHERHEIT ZUERST Column Array-Serie SICHERHEIT ZUERST • Benutzen Sie Ihren M-Lautsprecher nicht in der Nähe von Wasserquellen wie Schwimmbädern, Seen, Wasserläufen, an Orten, an denen er Regen ausgesetzt ist, in Umgebungen mit hoher Luftfeuchtigkeit oder in der Nähe anderer Wasser- oder Feuchtigkeitsquellen. •... -
Seite 6: Erste Schritte
Machine Translated by Google ERSTE SCHRITTE Column Array-Serie ANSCHLÜSSE/FUNKTIONEN Die M3- und M8-Lautsprecher sind mit einem 4-poligen Phoenix-Stecker ausgestattet. Die ersten beiden Pins entsprechen IN+ / IN-, die letzten beiden Pins sind Link+ / Link- und intern mit den Eingangsbuchsen verbunden. NEXT-proaudio bietet zwei Buchsen (2 Positionen), eine für den Eingang und eine für Verbindungszwecke. -
Seite 7: Schalter Auf Der Rückseite
Machine Translated by Google ERSTE SCHRITTE Column Array-Serie SCHALTER AUF DER RÜCKSEITE Der M8-Lautsprecher ist mit zwei unterschiedlichen Schiebeschaltern ausgestattet. Der erste Schalter dient dazu, die vertikale Abdeckung passiv zwischen den beiden möglichen Optionen (10° oder 25°) anzupassen. Im unteren Bereich kann der Benutzer zwischen Stimm- und Musikentzerrung wählen. -
Seite 8: Anwendungsbeispiele
Machine Translated by Google ERSTE SCHRITTE Column Array-Serie ANWENDUNGSBEISPIELE Da die vertikale Abdeckung sehr begrenzt ist und unerwünschte Reflexionen vermieden werden, ist die Ausrichtung der Lautsprecher ein sehr wichtiger Schritt bei der Installation neuer Geräte. Neben der optimalen Lautsprecherpositionierung ist auch die gewählte Abdeckung und der EQ von großer Bedeutung für eine gute Gleichmäßigkeit und Klangqualität. Schmaler Modus Wenn das Publikum vollständig sitzt oder steht, kann der schmale Modus den Veranstaltungsort mit der besten... -
Seite 9: Wandhalterungen
Machine Translated by Google ZUBEHÖR Column Array-Serie WANDHALTERUNGEN Halterungsschrauben STILL-WANDHALTERUNG (FLACH AN DER WAND) Die Stand-Wandhalterung (Abb.1) ist die einfachste Wandhalterung dieser Serie. Es ist für die Verwendung auf M3 und M8 in den diskretesten Installationsanwendungen vorgesehen. Mit diesem Zubehör lehnt sich der Lautsprecher perfekt an die Wand, es sind keine Kabel oder Halterungen sichtbar. - Seite 10 Machine Translated by Google ZUBEHÖR Column Array-Serie WANDHALTERUNGEN VERSTELLBARE WANDHALTERUNG Sowohl M3 als auch M8 können die verstellbare Wandhalterung verwenden (Abb. 3). Diese Halterung wurde entwickelt, um den Lautsprechern gewisse Freiheitsgrade zu bieten und Schwenk- und Neigebewegungen zu ermöglichen. Die Halterung kann sowohl am oberen als auch am unteren Teil des Lautsprechers angebracht werden, was dem Benutzer eine größere Flexibilität bei der Wahl des Neigungswinkels ermöglicht.
-
Seite 11: Halterungen Für Lautsprecherstangen
Machine Translated by Google ZUBEHÖR Column Array-Serie HALTERUNGEN FÜR LAUTSPRECHERSTANGEN LAUTSPRECHERSTANGE-HALTERUNG AM M8-GEHÄUSE Um den Anforderungen der anspruchsvollsten Veranstaltungsorte gerecht zu werden, bietet diese Serie eine Lautsprechermasthalterung (Abb. 7), mit der der Lautsprecher problemlos an einer Stange oder einem Lautsprecherständer befestigt werden kann. Dieses Zubehör ist für den Standard-Stangendurchmesser von 35 mm geeignet. - Seite 12 Machine Translated by Google ZUBEHÖR Column Array-Serie HALTERUNGEN FÜR LAUTSPRECHERSTANGEN LAUTSPRECHERSTANGE-HALTERUNG AM M3-GEHÄUSE Die gleiche Lautsprecherstangenhalterung, die für M8 geeignet ist, passt auch für M3-Schrank. Beim M3-Lautsprecher ist es auch möglich, die Lautsprecherstangenhalterung entweder mit Phoenix-Stecker (Abb. 11) oder mit SpeakON NL4-Stecker (Abb. 12) zu verwenden. Bei Verwendung des Phoenix-Steckers kann die Lautsprecherstangenhalterung sowohl an der oberen als auch an der unteren Position des Lautsprechers installiert werden (Abb.
-
Seite 13: Verlängerungsverbindungsplatte
Machine Translated by Google ZUBEHÖR Column Array-Serie VERLÄNGERUNGSVERBINDUNGSPLATTE Für die größten Veranstaltungsorte, bei denen ein hoher Schalldruckpegel und eine gleichmäßige Abdeckung erforderlich sind, besteht die beste Option darin, zwei M8-Gehäuse übereinander zu koppeln und so ein Array mit 16 Lautsprechern zu bilden. Um diese Aufgabe zu erfüllen, wird eine Verlängerungsverbindungsplatte (Abb. -
Seite 14: 100-V-Kit
Machine Translated by Google ZUBEHÖR Column Array-Serie 100-V-KIT Die Lautsprecher der Matrix-Serie können entweder mit einem 100-V-Kit geliefert werden oder vom Benutzer einfach als externes Zubehör installiert werden. Informationen zum Installationsverfahren finden Sie in der folgenden Anleitung. Hinweis: Nach der Installation funktioniert der Eingangsanschluss genauso wie bei niedriger Impedanz. -
Seite 15: Fehlerbehebung
Machine Translated by Google SERVICE Column Array-Serie FEHLERBEHEBUNG Eine einfache Fehlerbehebung erfordert keine hochentwickelte Messausrüstung und kann vom Benutzer problemlos durchgeführt werden. Die Technik sollte darin bestehen, das System zu segmentieren, um die fehlerhafte Systemkomponente zu identifizieren. Ein einfacher Sweep mit einem Sinuswellengenerator kann sehr hilfreich sein, allerdings MUSS dieser auf einem relativ niedrigen Pegel erfolgen, um Schäden an den Lautsprechern zu vermeiden. -
Seite 16: Crossover-Ersatz
Machine Translated by Google SERVICE Column Array-Serie CROSSOVER-ERSATZ Im unwahrscheinlichen Fall eines Crossover-Fehlers kann es mithilfe der folgenden Anleitung einfach ausgetauscht werden. Schritt 1: Schritt 2: Schritt 3: Drehen Sie den Lautsprecher um, lösen Entfernen Sie den Grill, indem Sie ihn Entfernen Sie alle Lautsprecher und trennen Sie Sie die Schrauben der unteren Abdeckung leicht nach oben herausziehen... -
Seite 17: Technische Spezifikationen
Machine Translated by Google TECHNISCH Column Array-Serie TECHNISCHE SPEZIFIKATIONEN NÄCHSTE M3/M8 TECHNISCHE SPEZIFIKATIONEN Frequenzgang Abgestimmtes dipolares Straight Line Array mit variablem Strahl 140 Hz – 20 kHz 135 Hz – 20 kHz des Lautsprechertyps (-10 dB) Empfindlichkeit des Equalizer- Gesang oder Musik (vom Benutzer wählbar) 96 dB/93 dB 100 dB/97 dB Optimierungsmodus (1 W bei 1 m) -
Seite 18: Garantiebestimmungen
Machine Translated by Google GARANTIE Column Array-Serie GARANTIEBESTIMMUNGEN Für die Produkte von NEXT-proaudio gewährt NEXT-proaudio eine Garantie gegen Herstellungsfehler in Material oder Verarbeitung über einen Zeitraum von 5 Jahren für die passiven Lautsprecher und 2 Jahren für alle anderen Produkte, gerechnet ab dem ursprünglichen Kaufdatum. Zur Gewährleistungsvalidierung ist der Originalkaufbeleg zwingend erforderlich und das Produkt muss bei einem NEXT-proaudio-Vertragshändler gekauft worden sein. -
Seite 19: Kontakte
Machine Translated by Google ERREICHE UNS Column Array-Serie KONTAKTE Im Zweifelsfall oder bei weiteren Informationen: Schreiben Sie uns: NEXT-PROAUDIO Rua da Venda Nova, 295 4435-469 Rio Tinto Portugal Kontaktiere uns: Tel. +351 22 489 00 75 Fax. +351 22 480 50 97 Eine E-Mail senden: info@next-proaudio.com Durchsuchen Sie unsere Website:...
