Potentiometer 1-10 V
Potentiometer 1-10 V Schaltfunktion
Best.-Nr. : 0309 00

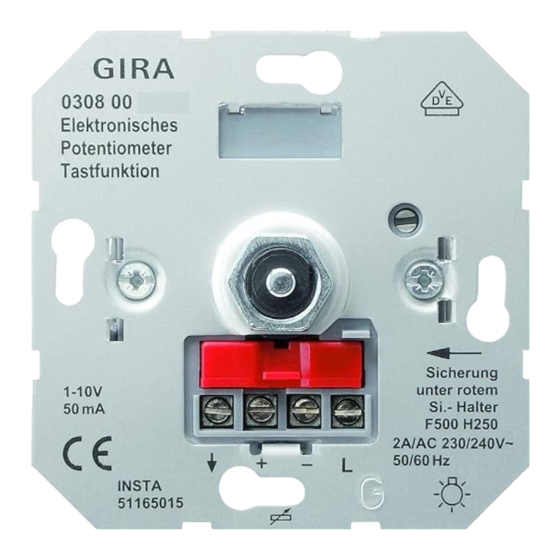

Potentiometer 1-10 V Tasterfunktion
Best.-Nr. : 0308 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

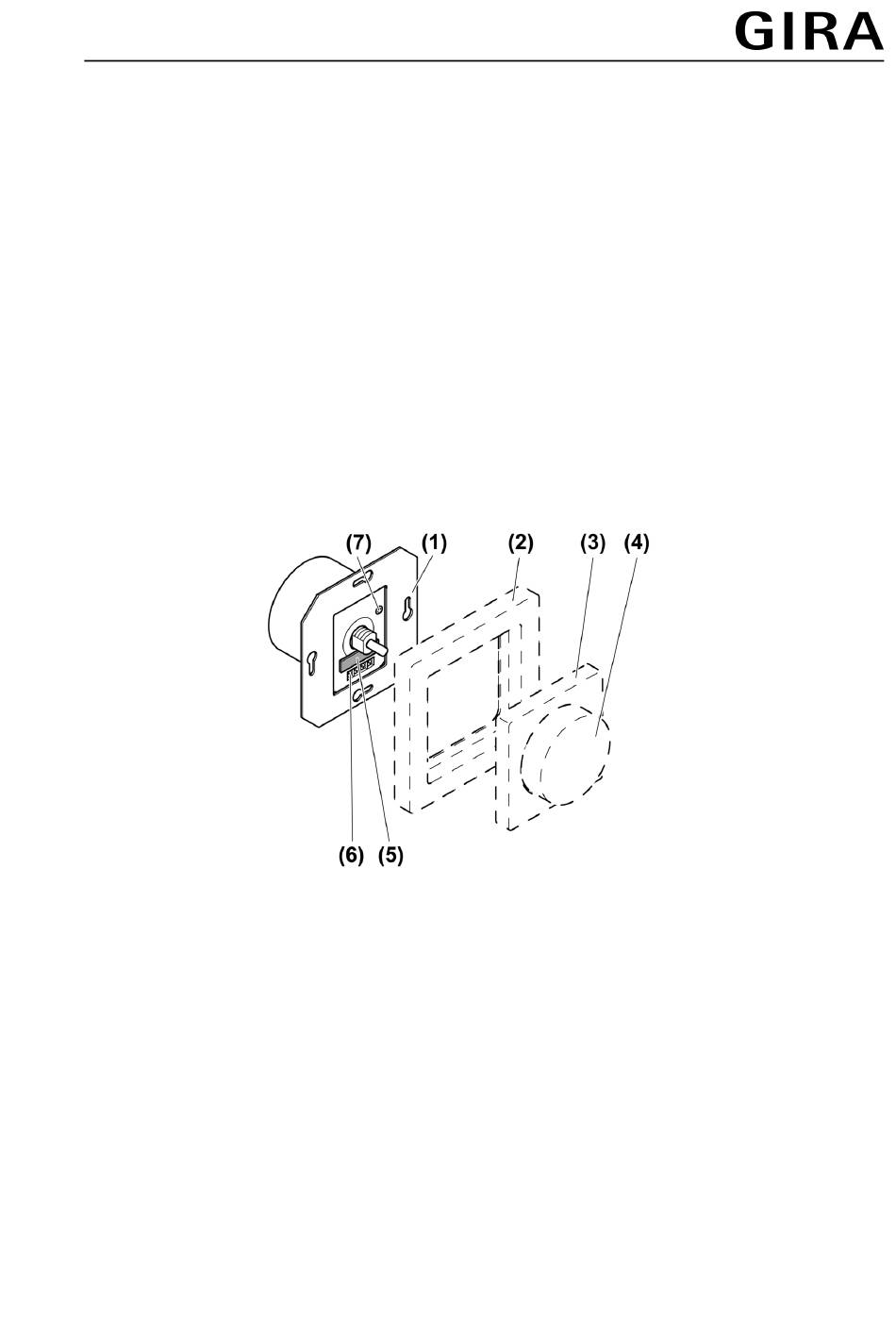

2 Geräteaufbau
(1) Elektronisches Potentiometer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Sicherungshalter
(6) Schraubklemmen
(7) Einsteller
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Helligkeitseinstellung für Lampen mit Betriebsgeräten mit 1-10 V Schnittstelle
-
Montage in Gerätedose nach DIN 49073
32540752
10499067 I01
Bild 1: Geräteaufbau
29.06.2012
1/5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gira 0309 00
Inhaltszusammenfassung für Gira 0309 00
- Seite 1 Potentiometer 1-10 V Potentiometer 1-10 V Schaltfunktion Best.-Nr. : 0309 00 Potentiometer 1-10 V Tasterfunktion Best.-Nr. : 0308 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
-
Seite 2: Bedienung
Potentiometer 1-10 V Produkteigenschaften Potentiometer mit Schaltfunktion zum direkten Schalten von ohmschen oder induktiven Lasten Potentiometer mit Tastfunktion nur in Verbindung mit Stromstoßschalter Grundhelligkeit einstellbar Beim Potentiometer mit Tastfunktion ist das Schalten über Nebenstellen möglich Schutz der 1-10 V Schnittstelle bei Falschanschluss durch integrierte Feinsicherung 4 Bedienung Elektronische Vorschalt-Geräte ein- oder ausschalten Einstellknopf drücken. - Seite 3 Potentiometer 1-10 V Bild 3: Anschlussplan Potentiometer mit Schaltfunktion und Schütz Bild 4: Anschlussplan Potentiometer mit Tastfunktion 32540752 10499067 I01 29.06.2012...
- Seite 4 Potentiometer 1-10 V Bild 5: Anschlussplan Potentiometer mit Tastfunktion und Nebenstelle (1) Elekronisches Potentiometer (8) Lampen-Betriebsgerät mit 1-10 V Schnittstelle, EVG (9) Nebenstelle, Installationstaster i Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V Leitungen, Steuerspannung basisisoliert. Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden, z.
-
Seite 5: Anhang
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
