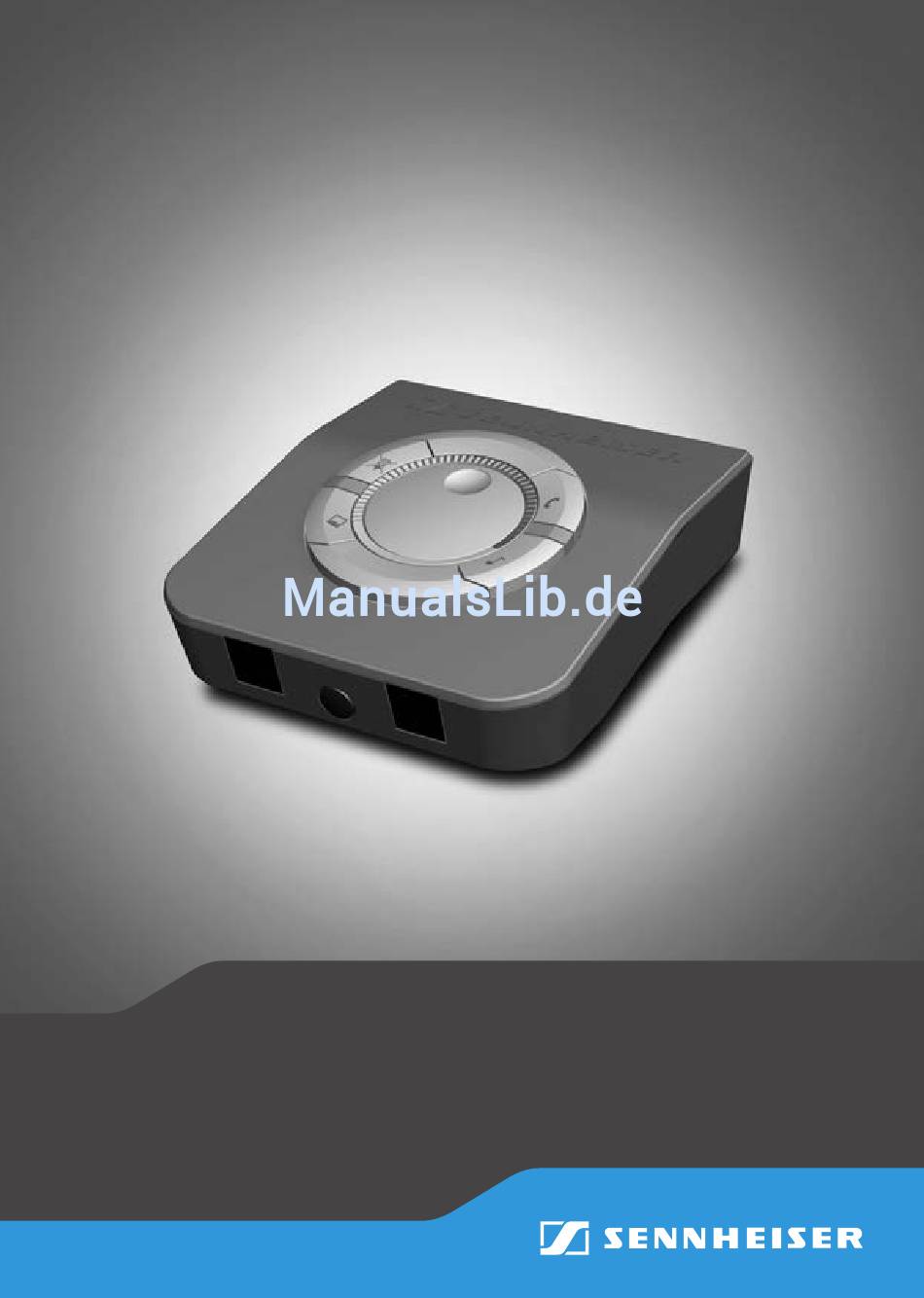

- Seite 1 Universal Interface UI 770 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................2 Universal Interface UI 770 ..............3 Lieferumfang ..................4 Das UI 770 in Betrieb nehmen ............4 Übersicht der Anschlussbuchsen ..........4 Peripheriegeräte an das UI 770 anschließen ......5 Batterie einsetzen .................6 Das UI 770 anpassen ..............7 Wann ist das UI 770 betriebsbereit? .........9... -
Seite 4: Sicherheitshinweise
Temperaturen aus (Föhn, Heizung, lange Sonneneinstrahlung etc.), um Korrosi- onen oder Verformungen zu vermeiden. Verwenden Sie ausschließlich die von Sennheiser mitgelie- ferten oder empfohlenen Zusatzgeräte/Zubehörteile. Schließen Sie die Kontakte des Produktes niemals kurz. Achten Sie darauf, dass keine metallischen Gegenstände (wie z. B. -
Seite 5: Universal Interface Ui 770
Verwendung eines Headsets zur Internet-Telefonie und für Multimedia-Anwendungen) • ein Diktiergerät zur Sprachaufzeichnung Mit dem UI 770 können Sie zwischen dem Headset, dem Telefon- hörer und dem PC umschalten, die Lautstärke des Headset-Laut- sprechers und -Mikrofons einstellen oder das Headset-Mikrofon stumm schalten. -
Seite 6: Lieferumfang
• Batterie (Babyzelle, 1,5 V, LR 14C) • Verbindungskabel zum Telefon • Verbindungskabel (RJ9 auf Easy Disconnect) • Bedienungsanleitung Das UI 770 in Betrieb nehmen Übersicht der Anschlussbuchsen Die Anschlussbuchsen befinden sich an der Vorder- und Rückseite des UI 770. -
Seite 7: Peripheriegeräte An Das Ui 770 Anschließen
Buchse Headset am UI 770, bis dieser hörbar einrastet. Diktiergerät an das UI 770 anschließen Stecken Sie den 3,5-mm-Klinkenstecker des Verbindungskabels in die Buchse Diktiergerät am UI 770, bis dieser hörbar ein- rastet. Stecken Sie den 3,5-mm-Klinkenstecker in den Ausgang Ihres Diktiergeräts. -
Seite 8: Batterie Einsetzen
Klinkenstecker wie abgebildet in die Soundkarte Ihres PCs. Batterie einsetzen Die Batterie hat im UI 770 eine Betriebszeit von ungefähr einem Jahr. Unter normalen Nutzungsbedingungen sollten Sie die Bat- terie ein Mal pro Jahr ersetzen. Entfernen Sie das Gehäuseunterteil. Verwenden Sie die mit- gelieferte Schraube, um das Batteriefach gegen Manipulati- onen zu sichern (in manchen Ländern ist dies vorgeschrieben). -
Seite 9: Das Ui 770 Anpassen
Das UI 770 in Betrieb nehmen Das UI 770 anpassen Verwenden Sie die Schalter auf der Geräteunterseite, um das UI 770 anzupassen. UI 770 Funktion des Schalters Stellt ein deutlich hörbares Freizeichen ABC-Schalter Stellt die Lautstärke des Headset- Schalter Mikrofon-... - Seite 10 Positionen „A“, „B“ und „C“ und prüfen Sie in jeder Position, ob Sie ein Freizeichen hören. Lautstärke des Headset-Mikrofons einstellen Mit dem Schalter Mikronempfindlichkeit des UI 770 können Sie die Lautstärke des Headset-Mikrofons einstellen: eine leise Stimme wird etwas verstärkt, eine laute Stimme etwas gedämpft.
-
Seite 11: Wann Ist Das Ui 770 Betriebsbereit
Wann ist das UI 770 betriebsbereit? Das UI 770 ist betriebsbereit, sobald Sie • die Batterie eingelegt haben • das UI 770 an das Telefon angeschlossen und an dieses Telefon angepasst haben Wenn Sie die Verbindung zum Telefon trennen, ist das UI 770 außer Betrieb. -
Seite 12: Ui 770 Verwenden
UI 770 verwenden UI 770 verwenden Headset/Telefonhörer Stummschaltung aktiv Telefonhörer nicht aktiv Headset PC/Telefon Sprachoptimierung Kommunikation über aktiv PC aktiv nicht aktiv nicht aktiv Taste PC/Telefon Taste Sprachoptimierung Taste Stummschaltung Lautstärkeregler Taste Headset/Telefonhörer 10 | UI 770... -
Seite 13: Zwischen Telefonhörer Und Headset Umschalten
Taste unten: Mikrofon ist stumm geschaltet Taste oben: Mikrofon ist aktiv Klangqualität des Headset-Lautsprechers einstellen Am UI 770 können Sie die Klangqualität des Headset-Lautspre- chers einstellen. Störende Hintergrundgeräusche auf der Seite des Gesprächspartners werden gefiltert, die Stimme Ihres Gesprächs- partners ist dadurch besser zu verstehen. -
Seite 14: Lautstärke Des Headset-Lautsprechers Einstellen
Über ein angeschlossenes Diktiergerät können Sie ein Gespräch in beide Richtungen aufzeichnen. UI 770 reinigen Reinigen Sie das UI 770 ausschließlich mit einem weichen und ggf. leicht feuchten Tuch. Verwenden Sie keine Löse- oder Reinigungs- mittel, da diese den Lack des UI 770 beschädigen können. - Seite 15 Keine Verbin- Überprüfen Sie die Kabelverbindungen. dung zum PC Erhöhen Sie die Lautstärke am PC. Ihr PC und das UI 770 sind nicht kompatibel. Bitte wenden Sie sich an Ihren Händler. Ihre Stimme ist Stellen Sie sicher, dass das Headset-Mik- kaum zu ver- rofon am Mundwinkel platziert ist.
-
Seite 16: Zubehör
Verbindungskabel CSTD 01 (RJ9 auf Easy Disconnect) 05373 – zum Anschluss des UI an ein Headset Technische Daten Abmessungen [mm] 91 x 32 x 101 Gewicht ca. 137 g ca. 205 g mit Batterie Batterie Babyzelle, 1,5 V, LR 14C 14 | UI 770... -
Seite 17: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser Communications A/S übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantie- bedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen • WEEE-Richtlinie (2012/19/EU) Entsorgen Sie dieses Produkt am Ende seiner Nutzungs- dauer bei Ihrer örtlichen kommunalen Sammelstelle oder... - Seite 18 Herstellererklärungen CE-Konformität • EMV-Richtlinie (2014/30/EU) • RoHS-Richtlinie (2011/65/EU) Die Erklärung steht Ihnen im Internet unter www.sennheiser.com zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor- schriften zu beachten! Warenzeichen Sennheiser ist ein eingetragenes Warenzeichen der Sennheiser electronic GmbH & Co. KG.
- Seite 19 Sennheiser Communications A/S Industriparken 27, DK-2750 Ballerup, Denmark www.sennheiser.com Printed in China, Publ. 06/14, A04...
